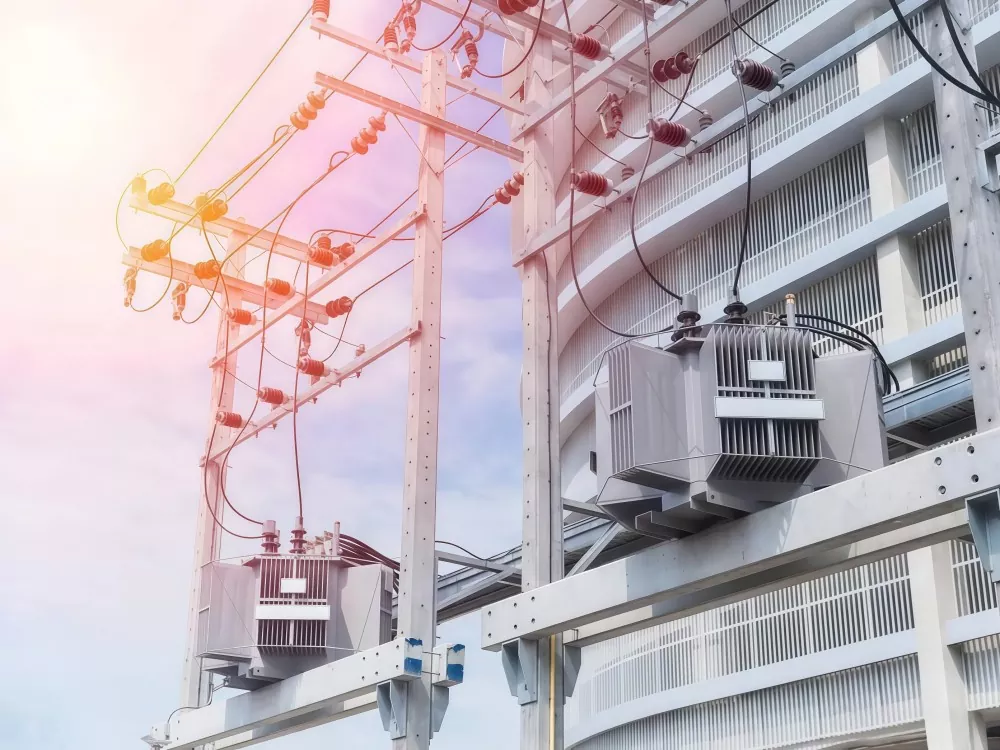

समानांतर संचालन ट्रांसफार्मर

एक समानांतर ऑपरेशन ट्रांसफार्मर उस ऑपरेशन मोड को संदर्भित करता है जिसमें दो या दो से अधिक ट्रांसफार्मर एक ही विद्युत बस से जुड़े होते हैं और विशिष्ट विद्युत स्थितियों को पूरा करने के बाद एक साथ एक सामान्य लोड की आपूर्ति करते हैं।

मुख्य उद्देश्य हैं:

बिजली आपूर्ति क्षमता बढ़ाएँ

सिस्टम विश्वसनीयता में सुधार करें

परिचालन लचीलापन बढ़ाएँ

एकल ट्रांसफार्मर पर ओवरलोड के जोखिम को कम करें

इस कॉन्फ़िगरेशन का व्यापक रूप से सबस्टेशनों, औद्योगिक बिजली प्रणालियों, डेटा केंद्रों और बड़े पैमाने पर विनिर्माण सुविधाओं में उपयोग किया जाता है।

लाभ

(1) बेहतर बिजली विश्वसनीयता

यदि एक ट्रांसफार्मर विफल हो जाता है, तो अन्य ट्रांसफार्मर बिजली की आपूर्ति जारी रख सकते हैं।

(2) लचीली क्षमता विस्तार

लोड मांग बढ़ने पर अतिरिक्त ट्रांसफार्मर जोड़े जा सकते हैं।

(3) उच्च परिचालन दक्षता

ट्रांसफार्मर को लोड की स्थिति के आधार पर चालू/बंद किया जा सकता है, जिससे नो-लोड हानि कम हो जाती है।

(4) आसान रखरखाव

व्यक्तिगत ट्रांसफार्मर को पूर्ण सिस्टम शटडाउन के बिना सर्विस किया जा सकता है।

(5) लागत अनुकूलन

एकल बड़ी क्षमता वाले ट्रांसफार्मर निवेश की आवश्यकता से बचा जाता है।

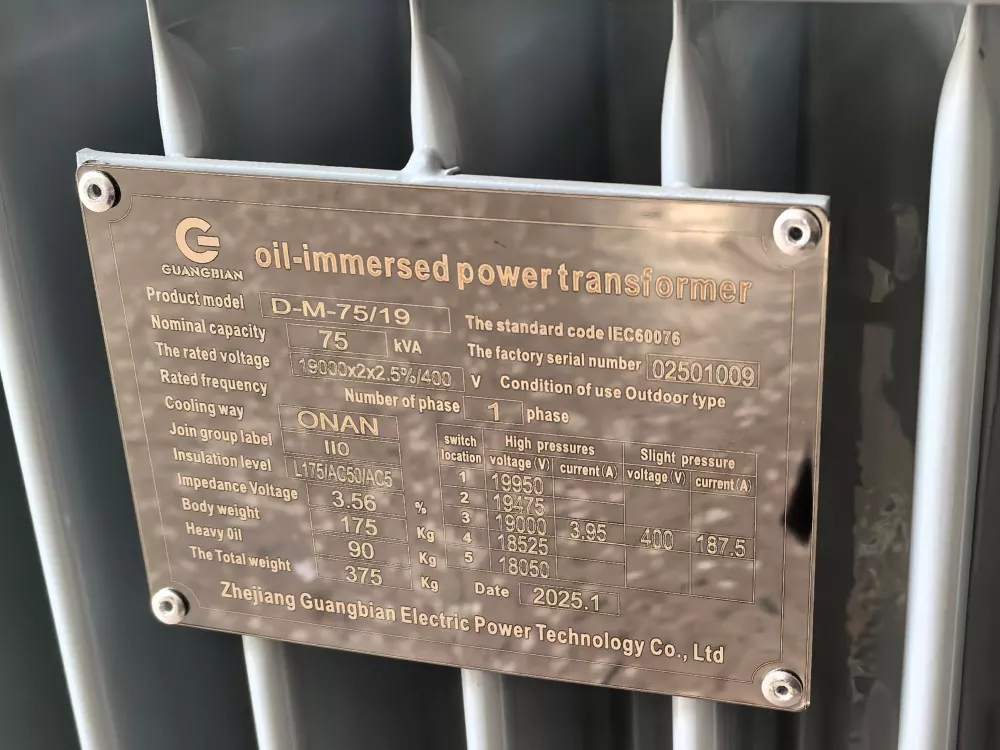

वेक्टर समूह मिलान

समानांतर ट्रांसफार्मर संचालन के लिए सबसे महत्वपूर्ण नियम? अपने वेक्टर समूहों का मिलान करें.

उदाहरण के लिए, वेक्टर समूह अक्षरों और संख्याओं का उपयोग करके वाइंडिंग कनेक्शन का वर्णन करते हैं - Dyn11, Yyn0। पहला अक्षर: हाई-वोल्टेज वाइंडिंग सेटअप। दूसरा अक्षर: लो-वोल्टेज पक्ष. संख्या 30-डिग्री चरणों में चरण विस्थापन को दर्शाती है।

यह क्यों मायने रखती है?

विभिन्न वेक्टर समूहों वाले दो ट्रांसफार्मरों को समानांतर में रखें, और उनके द्वितीयक वोल्टेज ठीक से संरेखित नहीं होंगे। यहां तक कि 30-डिग्री चरण ऑफसेट इकाइयों के बीच परिसंचारी धाराएँ बनाता है। ये धाराएँ वाइंडिंग के माध्यम से बहती हैं लेकिन ले जाती हैं शून्य उपयोगी भार. नतीजा: ज़्यादा गरम होना, ऊर्जा बर्बाद होना।

हम चीन में अपने गुआंगबियान कारखाने में नियमित रूप से इस समस्या को पकड़ते हैं। ग्राहक कोई भी दो ट्रांसफार्मर मान लेते हैं एक साथ चल सकते हैं - सत्य नहीं। ट्रांसफार्मर सिंक्रोनाइज़ेशन यहां से शुरू होता है। इस चेक को छोड़ें, और आपके ट्रांसफार्मर का समानांतर कनेक्शन हल करने की तुलना में अधिक समस्याएं पैदा करता है।

उदाहरण: एक Dyn11 इकाई Yyn0 ट्रांसफार्मर के समानांतर काम नहीं करेगी। चरण अंतर गंभीर परिसंचरण का कारण बनता है धाराएँ - इससे बचने का कोई रास्ता नहीं।

प्रायोगिक उपकरण

पैरेलल ऑपरेशन ट्रांसफार्मर के लिए दूसरा ट्रांसफार्मर खरीदने से पहले, अपनी मौजूदा इकाई के वेक्टर समूह की जांच करें। इसे अपनी खरीदारी विवरण में लिखें. नए उपकरण का चयन करते समय, मेल खाने वाले वेक्टर समूह को स्पष्ट रूप से निर्दिष्ट करें। अनुकूलता वैकल्पिक नहीं है.

हमारे गुआंगबियान कारखाने में, हमने चीन में ग्राहकों को इसकी जांच किए बिना ट्रांसफार्मर ऑर्डर करते देखा है विवरण. फिर वे फोन करते हैं और सोचते हैं कि ट्रांसफार्मर लोड शेयरिंग क्यों विफल रही। बुनियादी बातों को न छोड़ें.

प्रतिबाधा मिलान

उचित लोड वितरण के लिए ट्रांसफार्मर को समान प्रतिबाधा मान की आवश्यकता होती है - आमतौर पर एक दूसरे के 10% के भीतर। प्रतिबाधा, प्रतिशत के रूप में दिखाया गया है, पूर्ण लोड पर वोल्टेज ड्रॉप निर्धारित करता है।

यदि एक इकाई में काफी अधिक प्रतिबाधा है, तो यह कम भार वहन करती है। दूसरा अधिक मेहनत करता है, अधिक तेजी से दौड़ता है, तेजी से खराब हो जाता है। हमारे जैसे ट्रांसफार्मर निर्माता सलाह देते समय हमेशा प्रतिबाधा अनुकूलता की पुष्टि करते हैं एकाधिक ट्रांसफार्मर ऑपरेशन सेटअप पर।

प्रतिबाधा लोड शेयरिंग को कैसे प्रभावित करती है？

विभिन्न प्रतिबाधा मान वाले दो ट्रांसफार्मर लें:

ट्रांसफार्मर	मुक़ाबला	लोड साझाकरण परिणाम
यूनिट ए	6%	अपने हिस्से से ज्यादा लेता है
यूनिट बी	8%	क्षमता से कम चलता है

कम प्रतिबाधा वाला ट्रांसफार्मर स्वाभाविक रूप से अधिक धारा खींचता है। यह बुनियादी भौतिकी है. नतीजा? एक इकाई काम करती है ओवरटाइम जबकि दूसरा बमुश्किल योगदान देता है - कोई भी स्थिति लंबे समय तक अच्छी तरह से काम नहीं करती है।

सही मिलान प्राप्त करना

जब संभव हो, तो उसी निर्माता से ट्रांसफार्मर खरीदें, जो समानांतर ऑपरेशन ट्रांसफार्मर के लिए डिज़ाइन किया गया हो। समान उत्पादन बैच की इकाइयाँ आमतौर पर कड़ी प्रतिबाधा सहनशीलता रखती हैं। अलग-अलग निर्माता? निर्दिष्ट करें आपके खरीद दस्तावेज़ों में स्पष्ट रूप से मेल खाने वाले प्रतिबाधा मान।

लोड शेयरिंग की मूल बातें

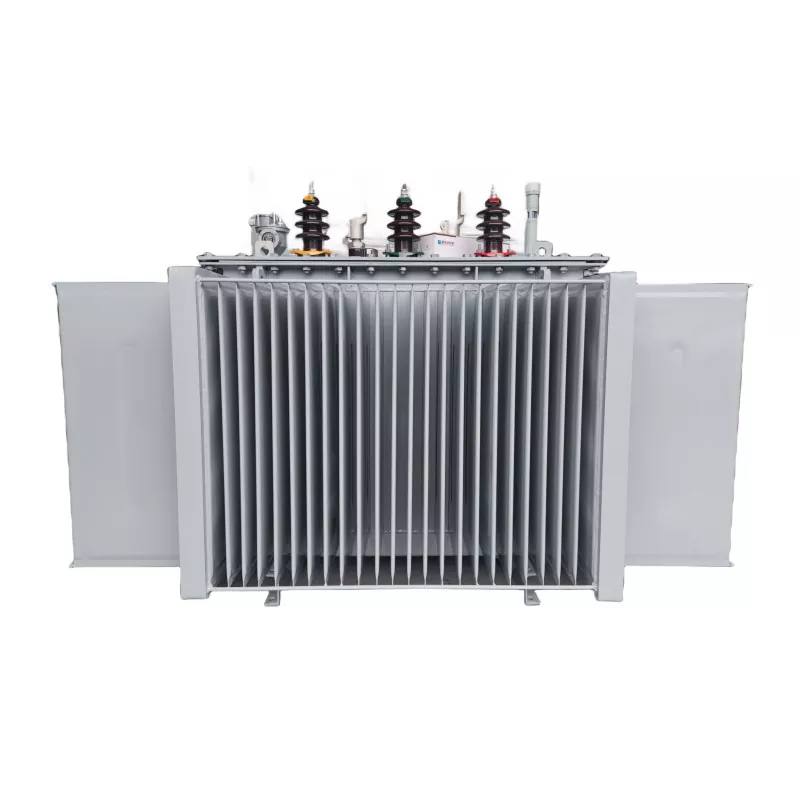

मिलान किए गए ट्रांसफार्मर अपनी रेटिंग के अनुपात में लोड वितरित करते हैं। एक 1000kVA इकाई को 500kVA इकाई के साथ जोड़ा जाना चाहिए लोड को मोटे तौर पर 2:1 में विभाजित करें - जब विनिर्देश संरेखित होते हैं तो ट्रांसफार्मर लोड साझाकरण इसी प्रकार काम करता है।

एकाधिक ट्रांसफार्मर ऑपरेशन सिस्टम बनाने वाले ग्राहकों के लिए, हमारा गुआंगबियन चीन में फ़ैक्टरी इन जाँचों को मानक अभ्यास के रूप में चलाती है। स्थापना से पहले विशिष्टताओं का सत्यापन करना मिनट. एक समानांतर ट्रांसफार्मर बैंक को ठीक करना जो संतुलन नहीं बनाएगा? इसमें बहुत अधिक समय लगता है.

लोड शेयरिंग को प्रभावित करने वाले कारक

प्रतिबाधा मान: कम प्रतिबाधा वाली इकाइयाँ स्वाभाविक रूप से अधिक विद्युत भार उठाती हैं। ट्रांसफार्मर के लिए यह मौलिक है लोड शेयरिंग कार्य.
टैप परिवर्तक स्थिति: विभिन्न टैप सेटिंग्स वोल्टेज अनुपात को बदल देती हैं, जो बदले में इकाइयों के बीच वर्तमान विभाजन को प्रभावित करती है।
कनेक्शन गुणवत्ता: खराब संपर्क - चाहे ढीले हों या प्रतिरोधी - वर्तमान वितरण को तिरछा कर देते हैं और समानांतर सेटअप को असंतुलित कर देते हैं।
तापमान प्रभाव: ऑपरेटिंग तापमान प्रतिबाधा को थोड़ा बदल देता है। इसीलिए लगातार निगरानी से लाभ मिलता है।

भार वितरण की निगरानी करना

यह देखने के लिए कि प्रत्येक ट्रांसफार्मर कितना भार संभालता है, प्रत्येक ट्रांसफार्मर के द्वितीयक पक्ष पर वर्तमान सेंसर लगाएं। की जाँच करें नियमित रूप से रीडिंग - दोनों इकाइयों को अपनी निर्धारित सीमा के भीतर रहना होगा। यहां देखने लायक बातें हैं: यदि एक इकाई चढ़ती है 85% क्षमता पार कर चुका है जबकि दूसरा 60% से कम है, कुछ गड़बड़ है और जांच के लायक है। बहुत सारे पौधे कॉन्फ़िगर करते हैं इन सीमाओं पर अलार्म। गुआंगबियान में, हम ग्राहकों को समानांतर तैनाती करते समय यह दृष्टिकोण अपनाने की सलाह देते हैं ट्रांसफार्मर विन्यास - अनियमितताओं को पहले ही पहचानना बाद में समस्याओं का पीछा करना छोड़ देता है।

सुरक्षा प्रणाली समन्वय

ट्रांसफार्मर को समानांतर में चलाने का मतलब है कि आपकी सुरक्षा योजना को दो स्तरों पर काम करने की आवश्यकता है: व्यक्तिगत इकाई दोष और व्यापक सिस्टम समस्याएँ. ऐसा निर्माता चुनना जो इसे प्राप्त करता हो, जितना आप सोच सकते हैं उससे कहीं अधिक मायने रखता है। हमारी इंजीनियरिंग टीम GUANGBIAN ग्राहकों के साथ सीधे सुरक्षा सेटअप बनाने के लिए काम करता है जो उनके ट्रांसफार्मर बैंकों को भरोसेमंद बनाए रखता है - चाहे वह ताज़ा स्थापित करना हो या पुराने उपकरण को फिर से लगाना हो।

आवश्यक सुरक्षा उपकरण

विभेदक सुरक्षा: ट्रांसफार्मर वाइंडिंग या कोर के अंदर विकसित होने वाले आंतरिक दोषों को पकड़ता है।

ओवरकरंट सुरक्षा: शॉर्ट सर्किट डाउनस्ट्रीम और लोड के खिलाफ आपकी पहली पंक्ति जो बहुत लंबे समय तक चलती है।

ग्राउंड फॉल्ट प्रोटेक्शन: जैसे ही करंट अपने इच्छित मार्ग को छोड़कर पृथ्वी की ओर बढ़ता है, यह सुरक्षा सक्रिय हो जाती है।
ब्रेकर विफलता सुरक्षा: एक फ़ॉलबैक जो मायने रखता है - यदि मुख्य सुरक्षा कॉल मिस हो जाती है, तो यह द्वितीयक परत सुस्ती को उठा लेती है और दोष को अलग करता है.

समन्वय चुनौतियाँ

समानांतर ट्रांसफार्मर चलाने का मतलब है कि एक भी खराबी से पूरा सेटअप खराब नहीं होना चाहिए। सुरक्षा तर्क होना चाहिए अच्छे यूनिट के सिपाही को आगे बढ़ाते हुए बुरे अभिनेता को अलग कर दें। इसके लिए समन्वय की आवश्यकता होती है: ब्रेकर के निकटतम किसी भी अपस्ट्रीम में शामिल होने से पहले समस्या पर कार्रवाई करने की आवश्यकता है।

समायोजन सेटिंग

सुरक्षा सेटिंग्स को ऑपरेशन के दौरान सामान्य परिसंचारी धारा का ध्यान रखना होता है। उन्हें बहुत संवेदनशील सेट करें, और आपको उपद्रवकारी यात्राओं का सामना करना पड़ेगा। उन्हें बहुत ऊंचा सेट करें, और वास्तविक दोष सुरक्षा को ट्रिगर किए बिना फिसल सकते हैं। सही संतुलन बनाने के लिए अनुभव की आवश्यकता होती है - चीन में गुआंगबियान कारखाने में हमारी इंजीनियरिंग टीम इसी पर काम करती है ग्राहकों के साथ रोजाना.

सामान्य मुद्दे और समाधान

परिसंचारी धारा

समस्या: ट्रांसफार्मर बिना किसी बाहरी लोड के जुड़े होने पर भी उनके बीच करंट का आदान-प्रदान करते हैं।
समाधान: जांचें कि वेक्टर समूह कॉन्फ़िगरेशन सामंजस्य में हैं और प्रतिबाधा मान अनुरूप हैं। के आधार पर गणना करें आपके ट्रांसफार्मर की वास्तविक रेटिंग - परिसंचारी धारा जो रेटेड आंकड़े के 5-10% को पार कर जाती है इसका मतलब है सेटअप में कुछ ठीक नहीं है.

भार असंतुलन

समस्या: एक ट्रांसफार्मर नियमित रूप से आवश्यकता से अधिक लोड लेता है।
समाधान: प्रतिबाधा युग्मन देखें, सेटिंग्स टैप करें और कनेक्शन कितने ठोस हैं। श्रृंखला रिएक्टरों को स्थापित करना संभव है विभाजन को वापस सम की ओर धकेलें।

उपद्रव ट्रिपिंग

समस्या: रोजमर्रा के ऑपरेशन के दौरान यात्राएं होती हैं, खासकर जब लोड शिफ्ट होता है।
समाधान: दोबारा जांचें कि क्या सुरक्षा योजना उचित समन्वय के लिए स्थापित की गई है। ऊर्जावान होना मत भूलना आक्रमण - वह संक्षिप्त स्पाइक 8-12x सामान्य धारा को प्रभावित कर सकता है।

इंस्टालेशन की सर्वोत्तम प्रथाएँ

सिस्टम को एक साथ रखते समय इन चरणों का पालन करें:
सभी समानांतर रनों में केबल की लंबाई और विशिष्टताओं का मिलान करें
विशिष्टता के प्रत्येक कनेक्शन को टॉर्क करें - अनुमान न लगाएं
पावर लागू करने से पहले वेक्टर समूह कॉन्फ़िगरेशन का परीक्षण करें
पूर्ण हैंडओवर से पहले मॉनिटर किए गए लोड-शेयर परीक्षण चलाएं
बाद के संदर्भ के लिए सेटिंग्स और परीक्षण डेटा का लिखित रिकॉर्ड रखें

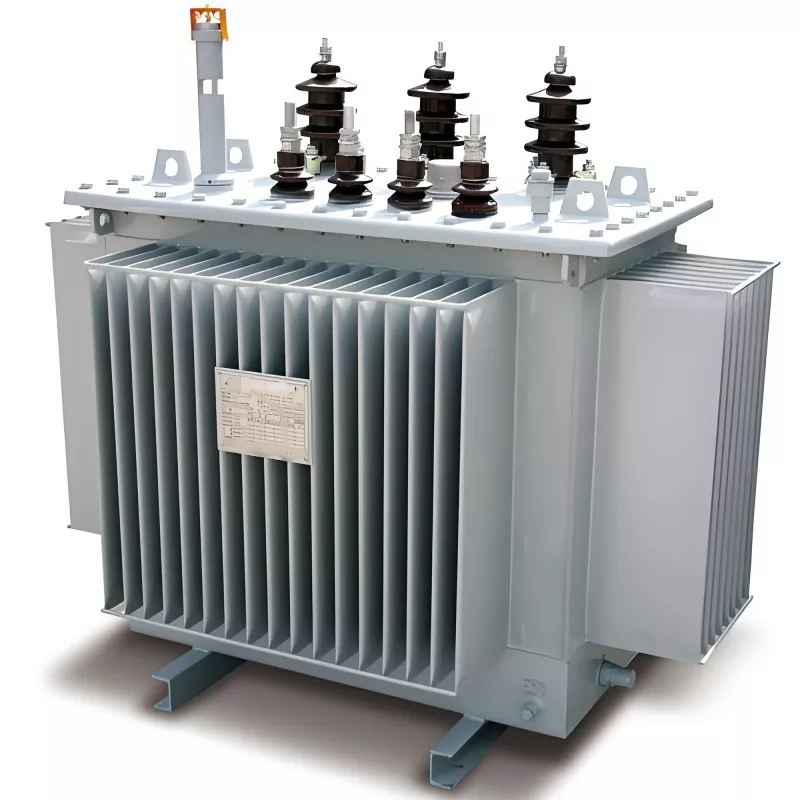

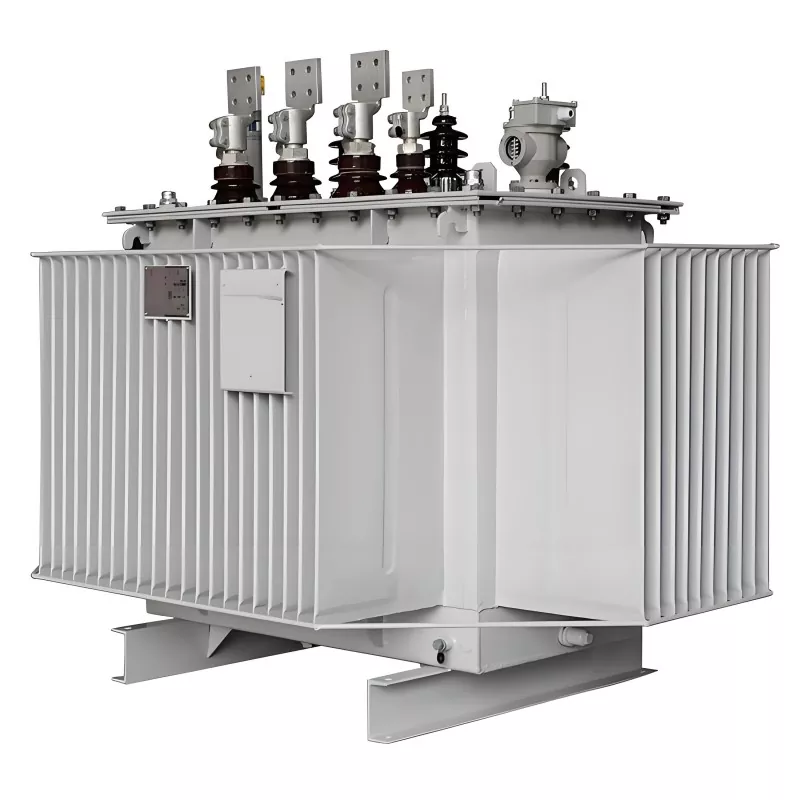

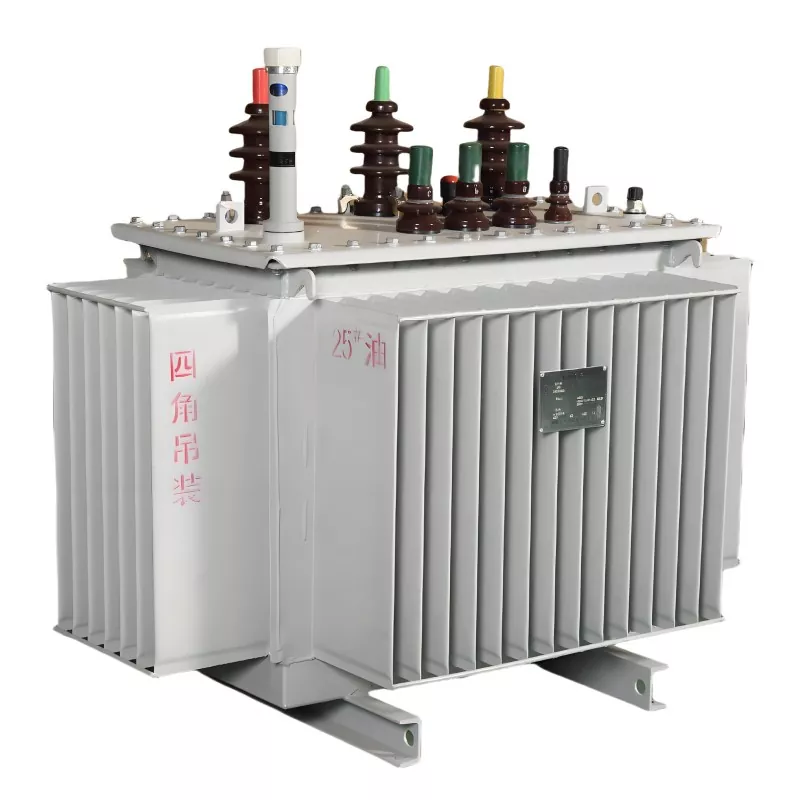

हमारी फ़ैक्टरी

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या समानांतर ट्रांसफार्मर को एक ही मॉडल का होना आवश्यक है?

जरूरी नहीं है, लेकिन उन्हें वोल्टेज अनुपात, प्रतिबाधा और वेक्टर समूह में मेल खाना चाहिए।

Q2: क्या विभिन्न क्षमताओं वाले ट्रांसफार्मर समानांतर में काम कर सकते हैं?

हां, लेकिन संतुलित भार साझाकरण सुनिश्चित करने के लिए क्षमता अनुपात आम तौर पर 3:1 से अधिक नहीं होना चाहिए।

Q3: क्या समानांतर संचालन से घाटा बढ़ता है?

यह हल्के लोड की स्थिति में नो-लोड हानि को बढ़ा सकता है, लेकिन लचीले संचालन के कारण समग्र दक्षता में सुधार होता है।

Q4: समानांतर ऑपरेशन में सबसे आम समस्या क्या है?

परिसंचारी धाराएँ, असमान भार वितरण और चरण बेमेल।

समानांतर ऑपरेशन ट्रांसफार्मर एक क्षमता विस्तार रणनीति के रूप में अच्छी तरह से काम करता है - जब तकनीकी आवश्यकताओं को वह ध्यान मिलता है जिसके वे हकदार हैं। वेक्टर समूहों को संरेखित करना, प्रतिबाधा मानों का मिलान करना, भार वितरण की योजना बनाना, और सुरक्षा योजनाओं का समन्वय करना - ये टुकड़े मिलकर एक ठोस स्थापना बनाते हैं। जो इंजीनियर इन आवश्यकताओं को समझते हैं, वे वर्षों की विश्वसनीय सेवा के लिए आत्मविश्वास से समानांतर ट्रांसफार्मर बैंकों को निर्दिष्ट, स्थापित और संचालित कर सकते हैं। GUANGBIAN, हमारी चीन उत्पादन सुविधा से व्यावहारिक जानकारी वाला एक निर्माता, एक ऐसे भागीदार के रूप में तैयार है जो समझता है कि दूर तक जाने वाले सिस्टम बनाने के लिए क्या करना पड़ता है।
