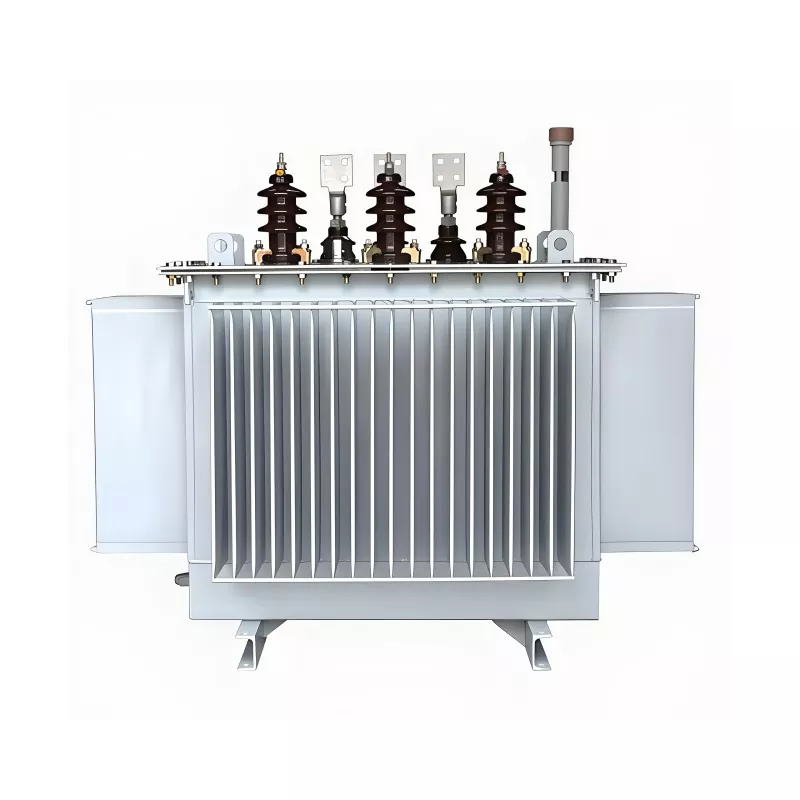

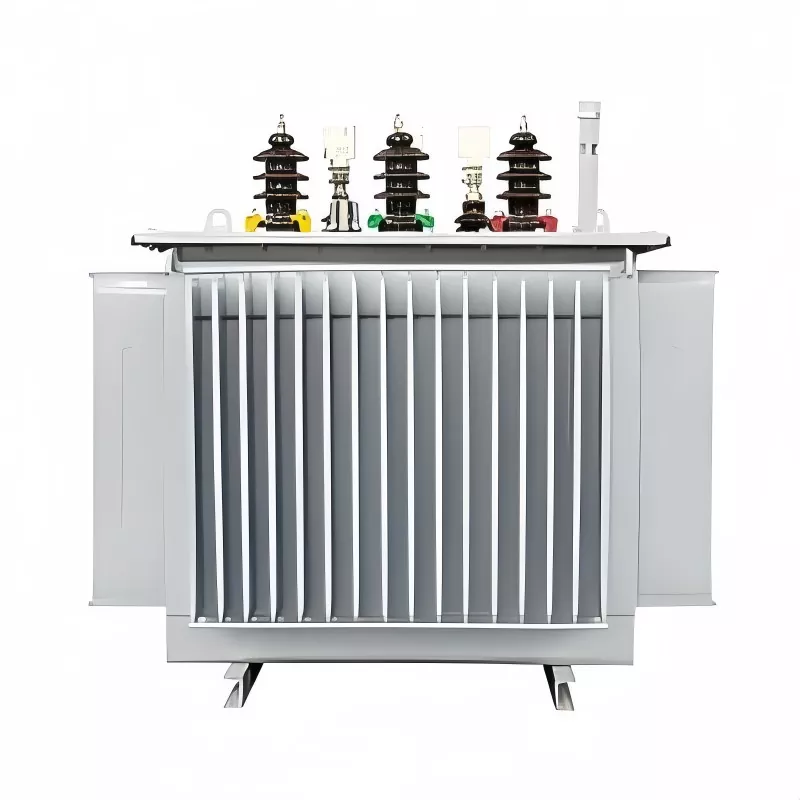

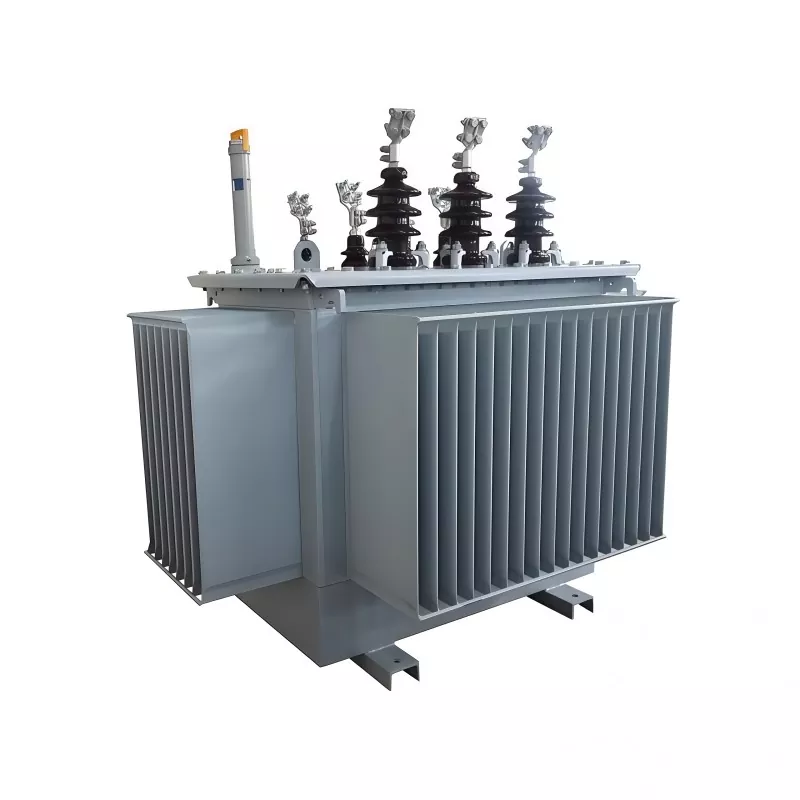

100KVA 20KV तीन चरण तेल डूबे ट्रांसफार्मर

GUANGBIAN द्वारा चीन में निर्मित यह 100KVA 20KV तीन चरण का तेल डूबा हुआ ट्रांसफार्मर, अपने Yzn5 कनेक्शन समूह के कारण अलग दिखता है। यह एक कनेक्शन कॉन्फ़िगरेशन है जहां उच्च-वोल्टेज वाइंडिंग एक स्टार कनेक्शन (वाई कनेक्शन) को अपनाती है, कम-वोल्टेज वाइंडिंग एक ज़िगज़ैग कनेक्शन (डेल्टा कनेक्शन से प्राप्त) का उपयोग करती है, कम-वोल्टेज पक्ष पर तटस्थ बिंदु निकाला जाता है, और उच्च और निम्न-वोल्टेज वाइंडिंग के बीच चरण संबंध को "क्लॉक विधि" का उपयोग करके पहचाना जाता है।

इस तीन चरण ट्रांसफार्मर का उपयोग हमारे ग्राहकों द्वारा सटीक मशीन टूल कार्यशालाओं में किया जाता है जो उच्च बिजली आपूर्ति गुणवत्ता की मांग करते हैं, जो हार्मोनिक हस्तक्षेप के कारण होने वाली उपकरण विफलताओं को कम करने में मदद करता है।

इसे आमतौर पर इसमें स्थापित किया जाता है:

औद्योगिक विद्युत वितरण प्रणाली

ग्रामीण विद्युतीकरण परियोजनाएँ

छोटे सबस्टेशन

बुनियादी ढाँचा और निर्माण स्थल

वाणिज्यिक और उपयोगिता विद्युत नेटवर्क

शुष्क प्रकार के ट्रांसफार्मर की तुलना में, तेल में डूबे ट्रांसफार्मर बेहतर शीतलन प्रदर्शन और उच्च अधिभार प्रतिरोध प्रदान करते हैं, जिससे वे बाहरी और भारी-शुल्क अनुप्रयोगों के लिए अधिक उपयुक्त हो जाते हैं।

मुख्य विशेषताएं एवं लाभ

1. 20KV मीडियम वोल्टेज सिस्टम में स्थिर प्रदर्शन

20KV वितरण नेटवर्क के लिए डिज़ाइन किया गया है, जो उतार-चढ़ाव वाली ग्रिड स्थितियों के तहत भी स्थिर वोल्टेज रूपांतरण और विश्वसनीय संचालन सुनिश्चित करता है। यह समग्र विद्युत प्रणाली स्थिरता और उपकरण सुरक्षा में सुधार करता है।

2. कम ऊर्जा हानि के साथ उच्च दक्षता

अनुकूलित कोर और वाइंडिंग डिज़ाइन नो-लोड और लोड हानि को काफी कम कर देता है, जिससे दीर्घकालिक ऊर्जा खपत और परिचालन लागत को कम करने में मदद मिलती है।

3. तेज़ ताप अपव्यय के लिए तेल में डूबी हुई शीतलता

ओएनएएन तेल-डूबे शीतलन प्रणाली कुशल गर्मी निष्कासन सुनिश्चित करती है, निरंतर पूर्ण-लोड संचालन का समर्थन करती है और इन्सुलेशन जीवनकाल का विस्तार करती है।

4. उच्च अधिभार और शॉर्ट-सर्किट ताकत

औद्योगिक वातावरण के लिए निर्मित, यह मोटर स्टार्ट-अप उछाल और शॉर्ट-सर्किट तनाव का सामना करता है, भारी भार की स्थिति में सुरक्षित और स्थिर संचालन सुनिश्चित करता है।

5. कॉम्पैक्ट संरचना, आसान स्थापना

सरल स्थापना और कम रखरखाव आवश्यकताओं के साथ अंतरिक्ष-बचत डिजाइन, जो इसे नई और रेट्रोफिट बिजली वितरण परियोजनाओं दोनों के लिए उपयुक्त बनाता है।

उत्पाद पैरामीटर

परिचालन पर्यावरण आवश्यकताएँ

1. तापमान की रेंज

◦ मानक संचालन: -25℃ ~ 45℃

◦ लंबे समय तक निरंतर संचालन के लिए परिवेश का तापमान 40℃ से अधिक नहीं होना चाहिए (ओएनएएन शीतलन सुनिश्चित करने के लिए) दक्षता)।

2. सापेक्षिक आर्द्रता

◦ अधिकतम 95% (25℃ परिवेश तापमान पर)

3. ऊंचाई

◦ मानक अनुकूलन: समुद्र तल से ≤1000 मीटर ऊपर

◦ उच्च-ऊंचाई अनुकूलन: ≤3000 मीटर (उन्नत इन्सुलेशन और अनुकूलित गर्मी लंपटता के साथ, वैकल्पिक)।

4. स्थापना वेबसाइट

◦ इनडोर या आउटडोर (आउटडोर इंस्टॉलेशन के लिए IP23 सुरक्षा ग्रेड की आवश्यकता होती है, वैकल्पिक; इनडोर डिफ़ॉल्ट IP20)।

- ज्वलनशील, विस्फोटक, संक्षारक गैसों और धूल स्रोतों से दूर रहें।

◦ कोई गंभीर कंपन (कंपन त्वरण ≤0.1g) या यांत्रिक प्रभाव नहीं।

5. वेंटिलेशन की स्थिति

◦ पर्याप्त वेंटिलेशन स्थान: प्राकृतिक वायु परिसंचरण के लिए ट्रांसफार्मर के चारों ओर ≥0.5 मीटर की निकासी (के लिए महत्वपूर्ण) ONAN शीतलन)।

◦ ज़्यादा गरम होने से बचाने के लिए हवा के प्रवाह रहित बंद स्थानों से बचें।

6. पावर ग्रिड पर्यावरण

◦ फ़्रिक्वेंसी अनुकूलता: 50 हर्ट्ज़ / 60 हर्ट्ज़ दोहरी-आवृत्ति अनुकूलनीय।

◦ वोल्टेज में उतार-चढ़ाव: स्थिर संचालन सुनिश्चित करने के लिए रेटेड इनपुट वोल्टेज (20KV) का ≤±5%।

यह किन समस्याओं का समाधान करता है?

वास्तविक बिजली वितरण प्रणालियों में, उपकरण की विफलता अक्सर अस्थिर वोल्टेज, अधिभार वृद्धि और गर्मी संचय के कारण होती है।

यह ट्रांसफार्मर निम्न को हल करने के लिए डिज़ाइन किया गया है:

● 20KV मध्यम-वोल्टेज नेटवर्क में वोल्टेज अस्थिरता

● औद्योगिक प्रणालियों में बार-बार मोटर स्टार्टिंग पर प्रभाव

● निरंतर संचालन के दौरान ज़्यादा गरम होने की समस्या

● दीर्घकालिक विद्युत वितरण में ऊर्जा हानि

● कठोर बाहरी वातावरण में अविश्वसनीय प्रदर्शन

इन सिस्टम-स्तरीय समस्याओं का समाधान करके, यह मांग वाले अनुप्रयोगों में स्थिर और कुशल बिजली वितरण सुनिश्चित करता है।

हमारी फ़ैक्टरी

शीट धातु कार्यशाला

फ़ॉइल वाइंडिंग कार्यशाला

घुमावदार कार्यशाला

घुमावदार ओवन कार्यशाला

ट्रांसफार्मर असेंबली कार्यशाला

ट्रांसफार्मर कमीशनिंग कार्यशाला

तेल में डूबा ट्रांसफार्मर क्यों चुनें?

शुष्क प्रकार के ट्रांसफार्मर की तुलना में, तेल में डूबे हुए ट्रांसफार्मर प्रदान करते हैं:

● बेहतर ताप अपव्यय प्रदर्शन

● अधिक अधिभार क्षमता

● लंबा परिचालन जीवनकाल

● भारी भार के तहत अधिक स्थिर प्रदर्शन

20KV वितरण प्रणालियों के लिए, तेल-डूबे हुए डिज़ाइन अक्सर बाहरी और औद्योगिक अनुप्रयोगों के लिए पसंदीदा समाधान होता है।

गुणवत्ता नियंत्रण एवं विनिर्माण आश्वासन

स्थिर प्रदर्शन और सुरक्षा अनुपालन सुनिश्चित करने के लिए प्रत्येक ट्रांसफार्मर को सख्त गुणवत्ता नियंत्रण प्रक्रियाओं के तहत निर्मित किया जाता है।

परीक्षण में शामिल हैं:

● नियमित विद्युत प्रदर्शन परीक्षण

● इन्सुलेशन प्रतिरोध परीक्षण

● तापमान वृद्धि परीक्षण

● लोड और नो-लोड हानि परीक्षण

● शॉर्ट-सर्किट झेलने का मूल्यांकन

वैश्विक बाजारों में विश्वसनीयता सुनिश्चित करने के लिए विनिर्माण अंतरराष्ट्रीय मानकों का पालन करता है।

रखरखाव एवं सेवा जीवन

100KVA 20KV तीन चरण तेल डूबे हुए ट्रांसफार्मर को कम रखरखाव आवश्यकताओं के लिए डिज़ाइन किया गया है। उचित स्थापना और आवधिक निरीक्षण के साथ, सेवा जीवन 20-25 वर्ष से अधिक हो सकता है।

अनुशंसित रखरखाव में शामिल हैं:

● नियमित तेल की स्थिति की जांच

● टर्मिनल कनेक्शन निरीक्षण

● तापमान की निगरानी

● बाहरी घटकों की सफाई

अक्सर पूछे जाने वाले प्रश्न

1. क्या यह ट्रांसफार्मर लगातार 24 घंटे चल सकता है?

हां, इसे रेटेड लोड स्थितियों के तहत निरंतर संचालन के लिए डिज़ाइन किया गया है।

2. क्या 100KVA ट्रांसफार्मर बाहरी स्थापना के लिए उपयुक्त है?

हां, तेल में डूबे ट्रांसफार्मर इनडोर और आउटडोर दोनों वातावरणों के लिए उपयुक्त हैं।

3. क्या वोल्टेज को अनुकूलित किया जा सकता है?

हाँ, प्राथमिक और द्वितीयक वोल्टेज को परियोजना आवश्यकताओं के आधार पर अनुकूलित किया जा सकता है।

4. 20KV सिस्टम अनुकूलता का मुख्य लाभ क्या है?

यह कम ट्रांसमिशन हानि के साथ मध्यम-वोल्टेज वितरण नेटवर्क में स्थिर एकीकरण की अनुमति देता है।

100KVA 20KV थ्री फेज़ ऑयल डूबे हुए ट्रांसफार्मर मध्यम-वोल्टेज बिजली वितरण प्रणालियों के लिए एक विश्वसनीय और कुशल समाधान है। अपनी मजबूत अधिभार क्षमता, कम ऊर्जा हानि डिजाइन और टिकाऊ तेल-डूबे शीतलन संरचना के साथ, यह दुनिया भर में औद्योगिक और उपयोगिता अनुप्रयोगों के लिए स्थिर दीर्घकालिक प्रदर्शन प्रदान करता है।
