37.5KVA पोल-माउंटेड ट्रांसफार्मर विश्वसनीय बिजली वितरण में कैसे सुधार कर सकता है

गुआंगबियनकी आपूर्ति करता है37.5KVA पोल-माउंटेड ट्रांसफार्मरआवासीय, कृषि, वाणिज्यिक और हल्के औद्योगिक भार की सेवा देने वाली ओवरहेड वितरण प्रणालियों के लिए। व्यावहारिक आउटडोर परिनियोजन के लिए डिज़ाइन किया गया, यह ट्रांसफार्मर स्थिर मध्यम-वोल्टेज-से-कम-वोल्टेज बिजली वितरण का समर्थन करने के लिए कॉम्पैक्ट पोल-माउंटेड इंस्टॉलेशन, कॉपर वाइंडिंग्स, तेल इन्सुलेशन, नियंत्रित विनिर्माण और फैक्ट्री परीक्षण को जोड़ता है।

37.5KVA पोल-माउंटेड ट्रांसफार्मर एक वितरण ट्रांसफार्मर है जिसे ओवरहेड लाइनों से मध्यम-वोल्टेज बिजली को कम वोल्टेज तक कम करने के लिए डिज़ाइन किया गया है जो अंतिम उपयोगकर्ताओं के लिए उपयुक्त है। इसकी 37.5KVA रेटेड क्षमता इसे अपेक्षाकृत मध्यम विद्युत भार के लिए उपयुक्त बनाती है जहां एक कॉम्पैक्ट, ऊंचे ट्रांसफार्मर की स्थापना को प्राथमिकता दी जाती है। यह आलेख बताता है कि ट्रांसफार्मर कैसे काम करता है, इसका उपयोग कहां किया जाता है, कौन से तकनीकी कारक प्रदर्शन को प्रभावित करते हैं, इसका निर्माण और परीक्षण कैसे किया जाता है, और आधुनिक ओवरहेड वितरण नेटवर्क के लिए पोल-माउंटेड इंस्टॉलेशन व्यावहारिक क्यों हो सकता है।

विषयसूची

37.5KVA पोल-माउंटेड ट्रांसफार्मर क्या है?

37.5KVA पोल-माउंटेड ट्रांसफार्मर कैसे काम करता है?

37.5KVA पोल-माउंटेड ट्रांसफार्मर का उपयोग कहाँ किया जाता है?

मुख्य विशेषताएं क्या हैं?

ट्रांसफार्मर का निर्माण कैसे किया जाता है?

खरीदारों को किस परीक्षण पर विचार करना चाहिए?

पोल-माउंटेड वितरण ट्रांसफार्मर क्यों चुनें?

खरीदारों को सही ट्रांसफार्मर का चयन कैसे करना चाहिए?

अक्सर पूछे जाने वाले प्रश्नों

निष्कर्ष

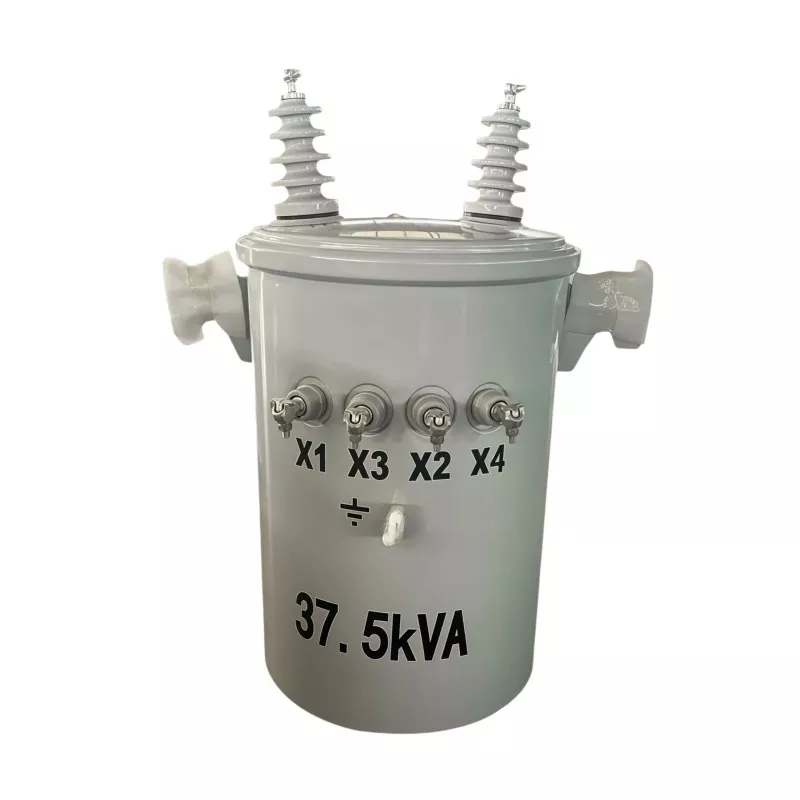

37.5KVA पोल-माउंटेड ट्रांसफार्मर क्या है?

37.5KVA पोल-माउंटेड ट्रांसफार्मर एक विद्युत वितरण उपकरण है जो उपयोगिता पोल या तुलनीय ओवरहेड समर्थन संरचना पर स्थापित किया जाता है। इसका प्राथमिक कार्य ओवरहेड वितरण लाइन से मध्यम-वोल्टेज बिजली को कम वोल्टेज में डालना है जिसका उपयोग आवासीय, कृषि, वाणिज्यिक और हल्के औद्योगिक उपभोक्ताओं द्वारा किया जा सकता है।

37.5KVA रेटिंग ट्रांसफार्मर की स्पष्ट बिजली क्षमता का प्रतिनिधित्व करती है। व्यावहारिक वितरण योजना में, यह क्षमता मध्यम मांग वाले नेटवर्क के लिए उपयुक्त हो सकती है जहां एक बड़ा ट्रांसफार्मर अनावश्यक क्षमता का परिचय देगा जबकि एक छोटी इकाई अतिभारित हो सकती है।

पोल-माउंटेड कॉन्फ़िगरेशन ग्राउंड-माउंटेड उपकरण के लिए एक व्यावहारिक विकल्प भी प्रदान करता है। चूंकि ट्रांसफार्मर ऊंचा है, इसलिए सड़कों, इमारतों, कृषि कार्यों या अन्य बुनियादी ढांचे के लिए मूल्यवान ज़मीनी जगह उपलब्ध रह सकती है।

विभिन्न ट्रांसफार्मर कॉन्फ़िगरेशन पर शोध करने वाले खरीदारों के लिए, गुआंगबियन के पावर ट्रांसफार्मर समाधान तेल-डूबे हुए, सूखे-प्रकार और पोल-माउंटेड ट्रांसफार्मर विकल्पों के बारे में अतिरिक्त जानकारी प्रदान करते हैं।

37.5KVA पोल-माउंटेड ट्रांसफार्मर कैसे काम करता है?

संचालन सिद्धांत विद्युत चुम्बकीय प्रेरण पर आधारित है। यद्यपि उपकरण कॉम्पैक्ट है, इसका संचालन चुंबकीय कोर, प्राथमिक वाइंडिंग, सेकेंडरी वाइंडिंग, इन्सुलेशन सिस्टम और कूलिंग माध्यम के बीच समन्वित प्रदर्शन पर निर्भर करता है।

1. मध्यम-वोल्टेज इनपुट

विद्युत ऊर्जा एक ओवरहेड वितरण नेटवर्क से आती है और ट्रांसफार्मर की प्राथमिक वाइंडिंग में प्रवेश करती है। सटीक इनपुट और आउटपुट वोल्टेज कॉन्फ़िगरेशन परियोजना आवश्यकताओं और लागू उपयोगिता मानकों पर निर्भर करता है।

2. चुंबकीय क्षेत्र निर्माण

प्राथमिक वाइंडिंग के माध्यम से बहने वाली प्रत्यावर्ती धारा ट्रांसफार्मर कोर में एक बदलते चुंबकीय क्षेत्र का निर्माण करती है। अनाज-उन्मुख विद्युत स्टील का उपयोग आमतौर पर वितरण ट्रांसफार्मर कोर में किया जाता है क्योंकि इसके चुंबकीय गुण कोर हानि को नियंत्रित करने में मदद करते हैं।

3. वोल्टेज परिवर्तन

बदलता चुंबकीय क्षेत्र द्वितीयक वाइंडिंग में वोल्टेज प्रेरित करता है। प्राथमिक और द्वितीयक वाइंडिंग के बीच का घुमाव अनुपात वोल्टेज परिवर्तन संबंध को निर्धारित करता है, जिससे मध्यम-वोल्टेज आपूर्ति को प्रयोग करने योग्य कम वोल्टेज तक कम किया जा सकता है।

4. कम वोल्टेज बिजली वितरण

परिवर्तित बिजली को फिर लो-वोल्टेज वितरण नेटवर्क के माध्यम से कनेक्टेड लोड तक पहुंचाया जाता है। उचित ट्रांसफार्मर आकार अनावश्यक क्षमता और ऊर्जा हानि से बचते हुए स्वीकार्य परिचालन स्थितियों को बनाए रखने में मदद करता है।

37.5KVA पोल-माउंटेड ट्रांसफार्मर का उपयोग कहाँ किया जाता है?

37.5KVA क्षमता कम से मध्यम विद्युत मांग वाली वितरण प्रणालियों के लिए विशेष रूप से प्रासंगिक है। विशिष्ट अनुप्रयोगों में शामिल हैं:

• आवासीय वितरण:घरों, ग्रामीण आवास समूहों और छोटे समुदायों को आपूर्ति करना।
• ग्रामीण विद्युतीकरण:उन क्षेत्रों में नेटवर्क विस्तार का समर्थन करना जहां ओवरहेड वितरण का व्यापक रूप से उपयोग किया जाता है।
• कृषि सुविधाएँ:सिंचाई पंपों, कृषि भवनों, पशुधन सुविधाओं और ग्रीनहाउस उपकरणों के लिए बिजली प्रदान करना।
• छोटी व्यावसायिक इमारतें:सहायक दुकानें, कार्यालय, कार्यशालाएं, भंडारण सुविधाएं और इसी तरह के परिसर।
• हल्के औद्योगिक भार:मध्यम मांग के साथ छोटी प्रसंस्करण सुविधाओं और रखरखाव कार्यशालाओं की आपूर्ति करना।
• अस्थायी परियोजनाएँ:चयनित निर्माण या इंजीनियरिंग अनुप्रयोगों के लिए आउटडोर विद्युत वितरण प्रदान करना।

ट्रांसफार्मर निर्दिष्ट करने से पहले, इंजीनियरों को केवल नाममात्र क्षमता के अनुसार उपकरण का चयन करने के बजाय वास्तविक और अपेक्षित लोड मांग की गणना करनी चाहिए।

37.5KVA पोल-माउंटेड ट्रांसफार्मर की मुख्य विशेषताएं क्या हैं?

कई निर्माण और प्रदर्शन विशेषताएँ बाहरी वितरण परियोजना के लिए पोल-माउंटेड ट्रांसफार्मर की उपयुक्तता को प्रभावित करती हैं।

खरीद टीमों के लिए, इन विशेषताओं का मूल्यांकन आवश्यक वोल्टेज अनुपात, आवृत्ति, चरण विन्यास, इन्सुलेशन स्तर, पर्यावरणीय स्थितियों, लागू मानकों और उपयोगिता विशिष्टताओं के साथ किया जाना चाहिए।

ट्रांसफार्मर का निर्माण कैसे किया जाता है?

विनिर्माण गुणवत्ता का ट्रांसफार्मर की विश्वसनीयता से सीधा संबंध है। 37.5KVA पोल-माउंटेड इकाई के लिए, उत्पादन प्रक्रिया में केवल एक टैंक, कोर और वाइंडिंग्स को असेंबल करने के बजाय कई नियंत्रित चरण शामिल होते हैं।

कोर फैब्रिकेशन

कोर का निर्माण विद्युत स्टील शीट से किया जाता है जिन्हें नियंत्रित आयामों में काटा जाता है और एक चुंबकीय सर्किट में इकट्ठा किया जाता है। उचित स्टैकिंग, संयुक्त व्यवस्था, सतह की स्थिति और क्लैंपिंग दबाव चुंबकीय नुकसान और यांत्रिक स्थिरता को नियंत्रित करने में मदद करते हैं।

परिशुद्धता घुमावदार

वाइंडिंग चरण महत्वपूर्ण विद्युत और यांत्रिक विशेषताओं को निर्धारित करता है। गुआंगबियन की उत्पाद जानकारी इसकी 37.5KVA इकाई के लिए शुद्ध तांबे की वाइंडिंग निर्दिष्ट करती है। कंडक्टर का आकार, घुमावों की संख्या, घुमावदार तनाव, परत व्यवस्था और इन्सुलेशन प्रणाली सभी को सावधानीपूर्वक नियंत्रित करने की आवश्यकता है।

वाइंडिंग के बाद, वैक्यूम संसेचन इन्सुलेशन सामग्री को कॉइल के भीतर रिक्त स्थान में घुसने में मदद कर सकता है और यांत्रिक निर्धारण, ढांकता हुआ प्रदर्शन और गर्मी हस्तांतरण में सुधार कर सकता है।

कोर और कॉइल असेंबली

तैयार कॉइल्स को ट्रांसफार्मर कोर, इन्सुलेशन घटकों और विद्युत कनेक्शन के साथ इकट्ठा किया जाता है। इन्सुलेशन प्रदर्शन और सुरक्षित संचालन के लिए ऊर्जावान घटकों के बीच उचित मंजूरी आवश्यक है।

टैंक असेंबली

सक्रिय भाग को ट्रांसफार्मर टैंक के अंदर स्थापित किया जाता है और इन्सुलेट तेल में डुबोया जाता है। तेल विद्युतरोधी माध्यम और शीतलन माध्यम दोनों के रूप में कार्य करता है। गुआंगबियन की प्रकाशित विनिर्माण जानकारी में कहा गया है कि खनिज इन्सुलेट तेल को भरने से पहले निर्जलित और विघटित किया जाता है, जबकि टैंक वेल्ड की अखंडता के लिए निरीक्षण किया जाता है।

खरीदारों को किस परीक्षण पर विचार करना चाहिए?

फ़ैक्टरी परीक्षण ट्रांसफार्मर खरीद का एक महत्वपूर्ण हिस्सा है क्योंकि विद्युत प्रदर्शन का मूल्यांकन केवल उपस्थिति से विश्वसनीय रूप से नहीं किया जा सकता है। गुआंगबियन की प्रकाशित उत्पाद जानकारी के अनुसार, इसकी 37.5KVA इकाई शिपमेंट से पहले कई परीक्षणों से गुजरती है।

• नो-लोड परीक्षण:नो-लोड स्थितियों के तहत कोर-संबंधित करंट और हानि की जाँच करता है।
• लोड परीक्षण:रेटेड परिचालन स्थितियों के तहत लोड हानि और तापमान-वृद्धि प्रदर्शन का मूल्यांकन करता है।
• वोल्टेज परीक्षण का सामना करें:निर्दिष्ट पावर-आवृत्ति परीक्षण वोल्टेज के विरुद्ध इन्सुलेशन क्षमता की पुष्टि करता है।
• आवेग वोल्टेज परीक्षण:क्षणिक ओवरवॉल्टेज स्थितियों का सामना करने के लिए इन्सुलेशन सिस्टम की क्षमता का आकलन करने में मदद करता है।
• इन्सुलेट तेल परीक्षण:ब्रेकडाउन वोल्टेज और नमी से संबंधित विशेषताओं जैसे गुणों का मूल्यांकन करता है।
• डीसी प्रतिरोध माप:वाइंडिंग प्रतिरोध और विद्युत कनेक्शन में असामान्यताओं की पहचान करने में मदद करता है।

परियोजना खरीद के लिए, खरीदारों को लागू परीक्षण रिपोर्ट का अनुरोध करना चाहिए और पुष्टि करनी चाहिए कि परीक्षण आवश्यकताएं गंतव्य देश के मानकों और स्थानीय उपयोगिता के तकनीकी विनिर्देश के अनुरूप हैं।

पोल-माउंटेड वितरण ट्रांसफार्मर क्यों चुनें?

पोल-माउंटेड ट्रांसफार्मर विशेष रूप से व्यावहारिक होते हैं जहां वितरण नेटवर्क पहले से ही ओवरहेड कंडक्टरों पर निर्भर होता है। उनका उन्नत कॉन्फ़िगरेशन कई इंजीनियरिंग और बुनियादी ढांचे के लाभ प्रदान कर सकता है।

• स्थान का कुशल उपयोग:ट्रांसफार्मर को बड़े जमीनी स्तर के स्थापना क्षेत्र की आवश्यकता नहीं होती है।
• ओवरहेड नेटवर्क के साथ संगतता:कॉन्फ़िगरेशन स्वाभाविक रूप से ओवरहेड वितरण लाइनों से जुड़ता है।
• नागरिक आवश्यकताओं में कमी:कुछ ज़मीनी प्रतिष्ठानों की तुलना में, कम समर्पित ज़मीनी संरचनाओं की आवश्यकता हो सकती है।
• व्यावहारिक ग्रामीण तैनाती:यह कॉन्फ़िगरेशन बिखरे हुए समुदायों में वितरण नेटवर्क का विस्तार करने के लिए उपयुक्त है।
• आउटडोर उपयुक्तता:मौसम प्रतिरोधी निर्माण उजागर परिचालन स्थितियों का समर्थन करता है।
• सुलभ रखरखाव:उपयोगिता कर्मी उचित सुरक्षा प्रक्रियाओं का उपयोग करके उपकरण का निरीक्षण और सेवा कर सकते हैं।

हालाँकि, इंस्टॉलेशन को हमेशा स्थानीय विद्युत कोड, पोल लोडिंग आवश्यकताओं, मंजूरी, ग्राउंडिंग नियमों, सुरक्षा आवश्यकताओं और उपयोगिता प्रक्रियाओं का पालन करना चाहिए। इसलिए ट्रांसफार्मर चयन को एक अलग खरीद निर्णय के रूप में लेने के बजाय समग्र वितरण डिजाइन में एकीकृत किया जाना चाहिए।

खरीदारों को सही ट्रांसफार्मर का चयन कैसे करना चाहिए?

37.5KVA ट्रांसफार्मर चुनने में KVA नंबर की पुष्टि करने से कहीं अधिक शामिल है। ऑर्डर देने से पहले खरीद इंजीनियरों को संपूर्ण विद्युत और पर्यावरणीय आवश्यकताओं की समीक्षा करनी चाहिए।

1. लोड की पुष्टि करें:वर्तमान मांग और उचित भविष्य की वृद्धि की गणना करें।
2. वोल्टेज आवश्यकताओं की पुष्टि करें:वितरण प्रणाली के अनुसार प्राथमिक और द्वितीयक वोल्टेज निर्दिष्ट करें।
3. चरण कॉन्फ़िगरेशन की जाँच करें:निर्धारित करें कि क्या परियोजना को एकल-चरण या तीन-चरण उपकरण की आवश्यकता है।
4. समीक्षा आवृत्ति:स्थानीय विद्युत ग्रिड आवृत्ति के साथ संगतता की पुष्टि करें।
5. स्थापना स्थितियों का मूल्यांकन करें:परिवेश के तापमान, ऊंचाई, आर्द्रता, प्रदूषण, हवा और जोखिम पर विचार करें।
6. सुरक्षा आवश्यकताओं को सत्यापित करें:फ़्यूज़, सर्ज प्रोटेक्शन, ग्राउंडिंग और अन्य सुरक्षात्मक उपकरणों का समन्वय करें।
7. तकनीकी दस्तावेज का अनुरोध करें:चित्र, नेमप्लेट जानकारी, परीक्षण रिपोर्ट और लागू मानकों की समीक्षा करें।
8. आपूर्तिकर्ता क्षमता का आकलन करें:विनिर्माण अनुभव, निरीक्षण प्रक्रियाओं, पता लगाने की क्षमता, वितरण क्षमता और बिक्री के बाद के समर्थन पर विचार करें।

एक विश्वसनीय ट्रांसफार्मर आपूर्तिकर्ता को उत्पादन से पहले इन मापदंडों पर चर्चा करने में सक्षम होना चाहिए ताकि अंतिम कॉन्फ़िगरेशन सामान्य विनिर्देश पर निर्भर होने के बजाय वास्तविक परियोजना से मेल खाए।

अक्सर पूछे जाने वाले प्रश्नों

ट्रांसफार्मर पर 37.5KVA का क्या मतलब है?

37.5KVA ट्रांसफार्मर की रेटेड स्पष्ट बिजली क्षमता है। यह निर्दिष्ट परिचालन स्थितियों के तहत विद्युत लोडिंग क्षमता को इंगित करता है और इसे वोल्टेज, पावर फैक्टर, परिवेश स्थितियों और लागू डिजाइन आवश्यकताओं के साथ माना जाना चाहिए।

37.5KVA पोल-माउंटेड ट्रांसफार्मर कहाँ स्थापित किया जा सकता है?

इसका उपयोग आवासीय समुदायों, ग्रामीण क्षेत्रों, खेतों, छोटी वाणिज्यिक सुविधाओं, हल्के औद्योगिक स्थलों और चयनित अस्थायी बिजली परियोजनाओं की सेवा करने वाले उपयुक्त ओवरहेड वितरण प्रणालियों में किया जा सकता है।

तांबे की वाइंडिंग क्यों महत्वपूर्ण हैं?

कॉपर ट्रांसफार्मर वाइंडिंग के लिए उच्च विद्युत चालकता और अच्छी यांत्रिक विशेषताएँ प्रदान करता है। उचित कंडक्टर आकार और नियंत्रित वाइंडिंग तनाव भी आवश्यक है, इसलिए वाइंडिंग सामग्री का मूल्यांकन संपूर्ण वाइंडिंग डिज़ाइन से स्वतंत्र रूप से नहीं किया जाना चाहिए।

क्या पोल-माउंटेड ट्रांसफार्मर हर परियोजना के लिए उपयुक्त है?

नहीं, उपयुक्तता लोड आवश्यकताओं, वोल्टेज स्तर, नेटवर्क कॉन्फ़िगरेशन, स्थापना वातावरण, उपयोगिता मानकों, पोल लोडिंग क्षमता, सुरक्षा मंजूरी और स्थानीय विद्युत नियमों पर निर्भर करती है। एक योग्य विद्युत इंजीनियर को अंतिम विनिर्देश की पुष्टि करनी चाहिए।

मुझे ट्रांसफार्मर निर्माता से क्या अनुरोध करना चाहिए?

खरीदारों को तकनीकी चित्र, नेमप्लेट डेटा, नियमित परीक्षण दस्तावेज़ीकरण, लागू मानक, स्थापना जानकारी, वारंटी शर्तें, पैकेजिंग विवरण और डिलीवरी विनिर्देशों का अनुरोध करने पर विचार करना चाहिए। परियोजना खरीद के लिए, पता लगाने की क्षमता और प्रलेखित फ़ैक्टरी परीक्षण भी मूल्यवान हो सकते हैं।

निष्कर्ष

37.5KVA पोल-माउंटेड ट्रांसफार्मर ओवरहेड बुनियादी ढांचे का कुशल उपयोग करते हुए मध्यम-लोड वितरण अनुप्रयोगों के लिए मध्यम-वोल्टेज बिजली को कम करने का एक व्यावहारिक तरीका प्रदान करता है। इसका प्रदर्शन संपूर्ण इंजीनियरिंग प्रणाली पर निर्भर करता है, जिसमें कोर निर्माण, कॉपर वाइंडिंग गुणवत्ता, इन्सुलेशन, कूलिंग, टैंक अखंडता, फैक्ट्री परीक्षण और सही स्थापना शामिल है। गुआंगबियन चीन में पोल-माउंटेड ट्रांसफार्मर बनाती है और फैक्ट्री-प्रत्यक्ष खरीद और ट्रांसफार्मर समाधान के साथ वैश्विक खरीदारों का समर्थन करती है। यदि आप ग्रामीण विद्युतीकरण परियोजना, उपयोगिता वितरण प्रणाली, कृषि विद्युत नेटवर्क, या वाणिज्यिक अनुप्रयोग की योजना बना रहे हैं,हमसे संपर्क करेंआपके प्रोजेक्ट के लिए आवश्यक वोल्टेज, क्षमता, स्थापना की स्थिति, परीक्षण आवश्यकताओं और अनुकूलित ट्रांसफार्मर समाधान पर चर्चा करने के लिए।
