150KVA ड्राई टाइप आइसोलेशन ट्रांसफार्मर कैसे सुरक्षित और लचीले बिजली वितरण में सुधार कर सकता है

आलेख सारांश:एक उचित रूप से चयनित ट्रांसफार्मर बिजली वितरण सुरक्षा, वोल्टेज रूपांतरण, उपकरण अनुकूलता और साइट विश्वसनीयता में बड़ा अंतर ला सकता है।150KVA ड्राई टाइप आइसोलेशन ट्रांसफार्मरसेगुआंगबियनउन अनुप्रयोगों के लिए डिज़ाइन किया गया है जिनके लिए 480V इनपुट, 400V तीन-चरण और 230V एकल-चरण आउटपुट, पूर्ण तांबा वाइंडिंग, डेल्टा-स्टार कनेक्शन, IP43 स्टेनलेस-स्टील संलग्नक, स्वचालित प्रशंसक कूलिंग और एमसीसीबी सुरक्षा के साथ विद्युत अलगाव और कम वोल्टेज वितरण की आवश्यकता होती है। यह आलेख औद्योगिक और निर्माण परियोजनाओं के लिए इसके कॉन्फ़िगरेशन, कार्य सिद्धांत, अनुप्रयोग परिदृश्य, तकनीकी विचार और चयन कारकों की व्याख्या करता है।

विषयसूची

1. 150KVA ड्राई टाइप आइसोलेशन ट्रांसफार्मर क्या है?
2. मुख्य तकनीकी विशिष्टताएँ क्या हैं?
3. यह ट्रांसफार्मर क्या लाभ प्रदान करता है?
4. इसका उपयोग कहां किया जा सकता है?
5. आपको सही कॉन्फ़िगरेशन का चयन कैसे करना चाहिए?
6. इसकी तुलना अन्य ट्रांसफार्मर विकल्पों से कैसे की जाती है?
7. इसका निर्माण और परीक्षण कैसे किया जाता है?
8. अक्सर पूछे जाने वाले प्रश्नों
9. एक अनुकूलित ट्रांसफार्मर समाधान की आवश्यकता है?

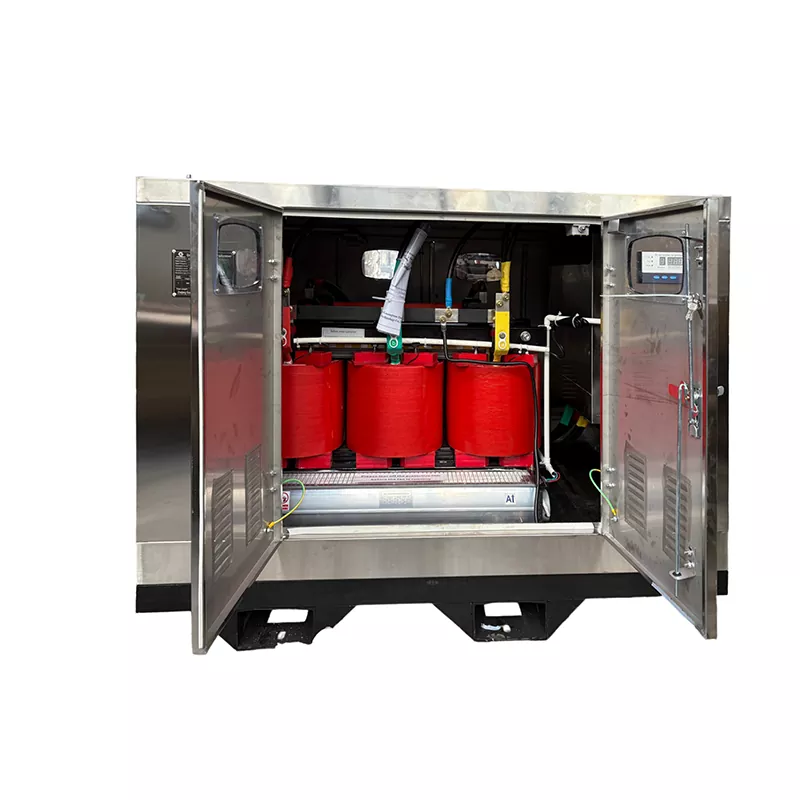

150KVA ड्राई टाइप आइसोलेशन ट्रांसफार्मर क्या है?

150KVA ड्राई टाइप आइसोलेशन ट्रांसफार्मर एक तीन-चरण ट्रांसफार्मर है जिसे आने वाली बिजली को आवश्यक कम-वोल्टेज वितरण स्तर में परिवर्तित करते समय विद्युत अलगाव प्रदान करने के लिए डिज़ाइन किया गया है। तेल में डूबे ट्रांसफार्मर के विपरीत, शुष्क प्रकार के डिज़ाइन में तेल को इन्सुलेट करने के बजाय ठोस इन्सुलेशन और वायु-आधारित शीतलन व्यवस्था का उपयोग किया जाता है, जो उन्हें इनडोर प्रतिष्ठानों और चयनित औद्योगिक या निर्माण वातावरण के लिए विशेष रूप से उपयुक्त बनाता है।

गुआंगबियन कॉन्फ़िगरेशन का उपयोग करता है480V लाइन-वोल्टेज इनपुटऔर प्रदान करता है400V तीन-चरण और 230V एकल-चरण आउटपुट. इसका डेल्टा-स्टार (Δ-Y) वाइंडिंग कनेक्शन द्वितीयक पक्ष को तीन-चरण भार का समर्थन करते हुए एकल-चरण वितरण के लिए एक तटस्थ बिंदु प्रदान करने की अनुमति देता है।

150 केवीए की रेटेड क्षमता के साथ, ट्रांसफार्मर मशीनरी और सहायक विद्युत भार के मिश्रण की सेवा कर सकता है जब साइट की वास्तविक मांग, शुरुआती वर्तमान, पावर फैक्टर, लोड फैक्टर और एक साथ संचालन की उचित गणना की गई हो।

मुख्य तकनीकी विशिष्टताएँ क्या हैं?

ट्रांसफार्मर खरीदने से पहले विद्युत विन्यास को समझना आवश्यक है क्योंकि वोल्टेज, आवृत्ति, चरण व्यवस्था, बाड़े की सुरक्षा, घुमावदार सामग्री और शीतलन विधि सभी सिस्टम अनुकूलता को प्रभावित करते हैं।

यह कॉन्फ़िगरेशन विशेष रूप से व्यावहारिक है जब एक शक्ति स्रोत को तीन-चरण मशीनरी और एकल-चरण सहायक उपकरण दोनों का समर्थन करने की आवश्यकता होती है। हालाँकि, नेमप्लेट क्षमता को एक संकेत के रूप में नहीं माना जाना चाहिए कि प्रत्येक कनेक्टेड डिवाइस एक साथ पूर्ण रेटेड पावर पर काम कर सकता है।

यह ट्रांसफार्मर क्या लाभ प्रदान करता है?

डाउनस्ट्रीम लोड के लिए विद्युत अलगाव

अलगाव ट्रांसफार्मर युग्मन के माध्यम से प्राथमिक और माध्यमिक विद्युत सर्किट को अलग करता है। यह व्यवस्था एक नियंत्रित डाउनस्ट्रीम बिजली प्रणाली स्थापित करने में मदद कर सकती है और उन अनुप्रयोगों में उपयोगी है जहां विद्युत अलगाव समग्र वितरण डिजाइन का हिस्सा है।

लचीला 400V और 230V वितरण

डेल्टा-स्टार द्वितीयक कॉन्फ़िगरेशन तीन-चरण और एकल-चरण वितरण संभावनाएं प्रदान करता है। तीन-चरण 400V बिजली पंप, क्रेन, वेल्डिंग मशीन, कंक्रीट मिक्सर और अन्य औद्योगिक मशीनरी जैसे उपकरणों का समर्थन कर सकती है, जबकि 230V बिजली प्रकाश व्यवस्था, कार्यालय उपकरण, पोर्टेबल उपकरण, एयर कंडीशनिंग इकाइयों और सहायक भार की सेवा कर सकती है।

पूर्ण तांबे की वाइंडिंग्स

ट्रांसफार्मर पूर्ण तांबे की वाइंडिंग का उपयोग करता है। तांबे में अपेक्षाकृत कम विद्युत प्रतिरोधकता होती है, और उचित रूप से डिज़ाइन किए गए तांबे के कंडक्टर वाइंडिंग के नुकसान को नियंत्रित करने में मदद कर सकते हैं। वास्तविक थर्मल प्रदर्शन अभी भी कंडक्टर आकार, ट्रांसफार्मर डिजाइन, परिवेश तापमान, इन्सुलेशन प्रणाली, वेंटिलेशन और लोडिंग स्थितियों पर निर्भर करता है।

स्वचालित शीतलन प्रबंधन

तापमान सेंसर घुमावदार स्थितियों की निगरानी करते हैं। जब पूर्व निर्धारित तापमान पहुँच जाता है, तो स्वचालित पंखे गर्मी अपव्यय को बढ़ाना शुरू कर देते हैं। यह दृष्टिकोण उन अनुप्रयोगों के लिए उपयोगी है जहां विद्युत भार में उतार-चढ़ाव होता है या ऑपरेटिंग तापमान बढ़ सकता है।

एकीकृत एमसीसीबी सुरक्षा

इनकमिंग और आउटगोइंग पक्षों पर मोल्डेड केस सर्किट ब्रेकर प्रदान किए जाते हैं। ये ब्रेकर अतिरिक्त सर्किट सुरक्षा और अलगाव प्रदान कर सकते हैं, जबकि उनकी अंतिम रेटिंग केबल आकार, कनेक्टेड लोड, अपेक्षित वर्तमान और परियोजना की सुरक्षा समन्वय आवश्यकताओं के अनुसार चुनी जानी चाहिए।

इसका उपयोग कहां किया जा सकता है?

150 केवीए क्षमता कई मध्यम-स्तरीय विद्युत वितरण अनुप्रयोगों के लिए उपयुक्त है, जब गणना की गई लोड ट्रांसफार्मर की डिजाइन सीमा के भीतर आती है।

• निर्माण स्थल:क्रेन, मिक्सर, पंप, वेल्डिंग उपकरण, प्रकाश व्यवस्था और साइट कार्यालयों को अस्थायी बिजली की आपूर्ति करता है।
• औद्योगिक सुविधाएं:सहायक एकल-चरण विद्युत भार के साथ-साथ उत्पादन मशीनरी का समर्थन करता है।
• वाणिज्यिक सुविधाएं:जहां विद्युत डिज़ाइन इसकी मांग करता है, वहां पृथक निम्न-वोल्टेज वितरण प्रदान करता है।
• अस्थायी विद्युत प्रणालियाँ:परियोजना आधारित बिजली वितरण व्यवस्था में एकीकृत किया जा सकता है।
• मिश्रित-लोड संस्थापन:एक ही माध्यमिक प्रणाली से तीन-चरण मशीनरी और 230V एकल-चरण उपकरण दोनों का समर्थन करता है।

निर्माण परियोजनाओं के लिए, GUANGBIAN द्वारा आपूर्ति की गई सऊदी अरब परियोजना कॉन्फ़िगरेशन दर्शाती है कि कैसे एक स्टेनलेस-स्टील संलग्नक, डेल्टा-स्टार कनेक्शन, स्वचालित प्रशंसक शीतलन, तांबा वाइंडिंग और अतिरिक्त एमसीसीबी को परियोजना-विशिष्ट ट्रांसफार्मर डिजाइन में एकीकृत किया जा सकता है।

आपको सही कॉन्फ़िगरेशन का चयन कैसे करना चाहिए?

ट्रांसफार्मर का चयन केवल केवीए रेटिंग का चयन करने के बजाय विद्युत प्रणाली से शुरू होना चाहिए। एक संपूर्ण तकनीकी समीक्षा में निम्नलिखित कारकों को शामिल किया जाना चाहिए:

1. अधिकतम मांग की गणना करें:प्रत्येक कनेक्टेड डिवाइस की केवल नेमप्लेट रेटिंग जोड़ने के बजाय वास्तविक ऑपरेटिंग लोड की पहचान करें।
2. मोटर स्टार्टिंग करंट की जाँच करें:स्टार्टअप के दौरान मोटर्स, कंप्रेसर, पंप और अन्य आगमनात्मक भार को काफी अधिक करंट की आवश्यकता हो सकती है।
3. इनपुट वोल्टेज की पुष्टि करें:सत्यापित करें कि प्राथमिक वोल्टेज उपलब्ध विद्युत आपूर्ति से मेल खाता है।
4. आउटपुट आवश्यकताओं की पुष्टि करें:निर्धारित करें कि क्या परियोजना को 400V तीन-चरण, 230V एकल-चरण, या किसी अन्य वोल्टेज संयोजन की आवश्यकता है।
5. आवृत्ति सत्यापित करें:पुष्टि करें कि इंस्टॉलेशन 50 हर्ट्ज़ या 60 हर्ट्ज़ पर संचालित होता है।
6. परिवेश स्थितियों की समीक्षा करें:तापमान, वेंटिलेशन, धूल, नमी और स्थापना स्थान थर्मल और बाड़े की आवश्यकताओं को प्रभावित करते हैं।
7. सुरक्षा आवश्यकताओं को परिभाषित करें:एमसीसीबी रेटिंग और डाउनस्ट्रीम सुरक्षा को केबल और जुड़े उपकरणों के साथ समन्वित किया जाना चाहिए।
8. ग्राउंडिंग व्यवस्था की पुष्टि करें:तटस्थ और ग्राउंडिंग कॉन्फ़िगरेशन को परियोजना के विद्युत डिजाइन और लागू स्थानीय नियमों का पालन करना चाहिए।

ये विचार विशेष रूप से महत्वपूर्ण हैं क्योंकि एक ट्रांसफार्मर सामान्य चलने की स्थिति में पर्याप्त आकार का दिखाई दे सकता है लेकिन यदि कई उच्च-वर्तमान मोटर एक साथ शुरू होते हैं तो भी अत्यधिक तनाव का अनुभव होता है।

इसकी तुलना अन्य ट्रांसफार्मर विकल्पों से कैसे की जाती है?

शुष्क प्रकार और तेल-डूबे प्रौद्योगिकी के बीच चयन स्थापना वातावरण, क्षमता, वोल्टेज आवश्यकताओं, लागू मानकों, शीतलन आवश्यकताओं, उपलब्ध स्थान और समग्र विद्युत प्रणाली डिजाइन पर आधारित होना चाहिए।

इसका निर्माण और परीक्षण कैसे किया जाता है?

परियोजना-आधारित ट्रांसफार्मर खरीद के लिए, विनिर्माण गुणवत्ता प्रक्रिया का केवल एक हिस्सा है। ग्राहक के विद्युत विनिर्देश की सटीक व्याख्या भी उतनी ही महत्वपूर्ण है।

गुआंगबियन परियोजना आवश्यकताओं के अनुसार ट्रांसफार्मर कॉन्फ़िगरेशन का निर्माण करता है। एप्लिकेशन के आधार पर, इनपुट और आउटपुट वोल्टेज, आवृत्ति, घुमावदार व्यवस्था, संलग्नक डिजाइन, शीतलन विधि और सुरक्षा कॉन्फ़िगरेशन जैसे विनिर्देशों को समायोजित किया जा सकता है।

विनिर्माण शुरू होने से पहले उत्पादन प्रक्रिया को प्रमुख विद्युत मापदंडों की पुष्टि करनी चाहिए। फ़ैक्टरी परीक्षण तब सहमत तकनीकी विनिर्देश और लागू मानक के अनुसार किया जा सकता है, जिसमें परियोजना के लिए आवश्यक होने पर परीक्षण रिकॉर्ड और तीसरे पक्ष का निरीक्षण उपलब्ध होता है।

कोटेशन का अनुरोध करते समय प्रदान की जाने वाली मुख्य जानकारी

• आवश्यक केवीए क्षमता
• प्राथमिक और द्वितीयक वोल्टेज
• 50 हर्ट्ज़ या 60 हर्ट्ज़ आवृत्ति
• एकल-चरण या तीन-चरण आवश्यकताएँ
• घुमावदार सामग्री प्राथमिकता
• आवश्यक कनेक्शन कॉन्फ़िगरेशन
• इनडोर या आउटडोर स्थापना की स्थिति
• संलग्नक सुरक्षा आवश्यकताएँ
• शीतलन आवश्यकताएँ
• एमसीसीबी या अन्य सुरक्षा आवश्यकताएँ
• लोड प्रकार और मोटर-स्टार्टिंग विशेषताएँ
• लागू स्थानीय विद्युत मानक

उद्धरण चरण में ये विवरण प्रदान करने से निर्माता को एक ट्रांसफार्मर कॉन्फ़िगरेशन विकसित करने में मदद मिलती है जो सामान्य मानक मॉडल पर निर्भर होने के बजाय वास्तविक परियोजना से मेल खाता है।

अक्सर पूछे जाने वाले प्रश्नों

इस ट्रांसफार्मर का आउटपुट वोल्टेज क्या है?

यह कॉन्फ़िगरेशन 400V तीन-चरण और 230V एकल-चरण आउटपुट प्रदान करता है। अन्य वोल्टेज संयोजन परियोजना आवश्यकताओं के अनुसार विकसित किए जा सकते हैं।

क्या 400V और 230V लोड एक ही ट्रांसफार्मर से संचालित हो सकते हैं?

हाँ। डेल्टा-स्टार कनेक्शन तीन-चरण माध्यमिक आपूर्ति और एकल-चरण वितरण के लिए एक तटस्थ बिंदु प्रदान करता है। कनेक्टेड लोड उचित रूप से संतुलित होना चाहिए और ट्रांसफार्मर की निर्धारित क्षमता के भीतर रहना चाहिए।

स्वचालित शीतलन पंखा कैसे काम करता है?

तापमान सेंसर घुमावदार तापमान की निगरानी करते हैं। जब पूर्व निर्धारित तापमान पहुंच जाता है, तो नियंत्रण प्रणाली गर्मी अपव्यय को बढ़ाने के लिए शीतलन प्रशंसकों को सक्रिय कर देती है। वास्तविक नियंत्रण तापमान को ट्रांसफार्मर के थर्मल डिज़ाइन का पालन करना चाहिए।

IP43 सुरक्षा का क्या अर्थ है?

IP43 लागू IPX3 परीक्षण शर्तों के तहत 1 मिमी से बड़ी ठोस विदेशी वस्तुओं के खिलाफ सुरक्षा और पानी के स्प्रे के खिलाफ सुरक्षा को इंगित करता है। इसकी व्याख्या पूरी तरह से धूलरोधक या जलरोधक के रूप में नहीं की जानी चाहिए।

क्या निर्माण स्थल के लिए 150 केवीए पर्याप्त है?

यह साइट की परिकलित विद्युत मांग पर निर्भर करता है। आवश्यक ट्रांसफार्मर क्षमता की पुष्टि करने से पहले मोटर स्टार्टिंग करंट, वेल्डिंग उपकरण, एक साथ संचालन, अस्थायी पीक लोड, पावर फैक्टर और लोड फैक्टर सभी पर विचार किया जाना चाहिए।

क्या ट्रांसफार्मर को अनुकूलित किया जा सकता है?

हाँ। इनपुट और आउटपुट वोल्टेज, आवृत्ति, कनेक्शन कॉन्फ़िगरेशन, संलग्नक, शीतलन विधि, घुमावदार व्यवस्था और सुरक्षा कॉन्फ़िगरेशन को परियोजना की विद्युत आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

एक अनुकूलित ट्रांसफार्मर समाधान की आवश्यकता है?

सही ट्रांसफार्मर का चयन अंततः विद्युत क्षमता, वोल्टेज रूपांतरण, अलगाव, सुरक्षा, शीतलन और स्थापना स्थितियों को वास्तविक ऑपरेटिंग वातावरण से मेल कराने के बारे में है। कॉन्फ़िगर करने योग्य विद्युत विशिष्टताओं और परियोजना-उन्मुख विनिर्माण के साथ, GUANGBIAN औद्योगिक, निर्माण और अन्य कम-वोल्टेज वितरण अनुप्रयोगों के लिए व्यावहारिक ट्रांसफार्मर समाधान की तलाश करने वाले ग्राहकों का समर्थन कर सकता है। यदि आप किसी नई परियोजना की योजना बना रहे हैं या किसी मौजूदा इकाई को बदल रहे हैं,हमसे संपर्क करेंएक उपयुक्त ट्रांसफार्मर कॉन्फ़िगरेशन पर चर्चा करने और एक परियोजना-विशिष्ट उद्धरण प्राप्त करने के लिए अपने वोल्टेज, क्षमता, आवृत्ति, लोड प्रकार और स्थापना आवश्यकताओं के साथ।
