आलेख सारांश:एक उचित रूप से कॉन्फ़िगर किया गया आइसोलेशन ट्रांसफार्मर वाणिज्यिक और औद्योगिक विद्युत प्रणालियों में बिजली वितरण सुरक्षा, वोल्टेज अनुकूलन और उपकरण सुरक्षा में सुधार कर सकता है।एमसीसीबी के साथ 50 केवीए ड्राई टाइप आइसोलेशन ट्रांसफार्मरएक कॉम्पैक्ट समाधान में ट्रांसफार्मर अलगाव, वोल्टेज रूपांतरण, एकीकृत सर्किट-ब्रेकर सुरक्षा और व्यावहारिक स्थापना सुविधाओं को जोड़ती है। 415V तीन-चरण इनपुट, 220V तीन-चरण चार-तार आउटपुट, कॉपर वाइंडिंग, क्लास एफ इन्सुलेशन, पांच-स्थिति वोल्टेज नल, आईपी23 सुरक्षा और एकीकृत एमसीसीबी के साथ, यह कॉन्फ़िगरेशन उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां विश्वसनीय बिजली वितरण और सरलीकृत स्थापना महत्वपूर्ण है।
विषयसूची
ड्राई टाइप आइसोलेशन ट्रांसफार्मर क्यों महत्वपूर्ण है?
एमसीसीबी ट्रांसफार्मर सुरक्षा में सुधार कैसे करती है?
पांच-स्थिति वाला टैप परिवर्तक वोल्टेज अनुकूलन क्षमता में कैसे सुधार करता है?
एकीकृत डिज़ाइन स्थापना को कैसे सरल बनाता है?
50KVA आइसोलेशन ट्रांसफार्मर का उपयोग कहाँ किया जा सकता है?
डिलीवरी से पहले ट्रांसफार्मर की गुणवत्ता कैसे सत्यापित की जाती है?
ऑर्डर देने से पहले खरीदारों को क्या जांचना चाहिए?
यह ट्रांसफार्मर कॉन्फ़िगरेशन क्यों चुनें?
ड्राई टाइप आइसोलेशन ट्रांसफार्मर क्यों महत्वपूर्ण है?
विद्युत उपकरण हमेशा आदर्श विद्युत परिस्थितियों में काम नहीं करते हैं। उपयोगिता आपूर्ति और डाउनस्ट्रीम उपकरण, विद्युत गड़बड़ी और गैल्वेनिक अलगाव की आवश्यकता के बीच वोल्टेज अंतर, सभी सिस्टम विश्वसनीयता को प्रभावित कर सकते हैं। एक शुष्क प्रकार का आइसोलेशन ट्रांसफार्मर प्राथमिक और द्वितीयक सर्किट के बीच विद्युत पृथक्करण बनाते हुए वोल्टेज को अनुकूलित करने का एक व्यावहारिक तरीका प्रदान करता है।

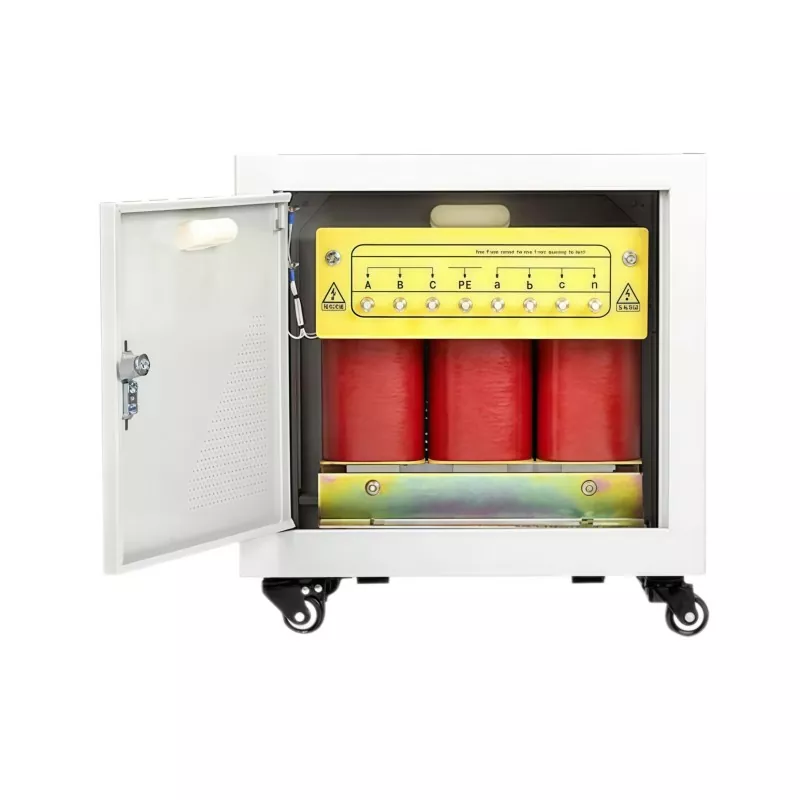

The एमसीसीबी के साथ 50 केवीए ड्राई टाइप आइसोलेशन ट्रांसफार्मरसेगुआंगबियनइसे 415V AC तीन-चरण इनपुट और 220V तीन-चरण चार-तार आउटपुट के आसपास डिज़ाइन किया गया है। यह इकाई को उन अनुप्रयोगों के लिए उपयुक्त बनाता है जिनके लिए उच्च-वोल्टेज तीन-चरण स्रोत से नियंत्रित 220V तीन-चरण आपूर्ति की आवश्यकता होती है।
तेल में डूबे ट्रांसफार्मर के विपरीत, शुष्क प्रकार के डिज़ाइन अपने प्राथमिक शीतलन और इन्सुलेशन माध्यम के रूप में इन्सुलेट तेल का उपयोग नहीं करते हैं। यह उन्हें इनडोर विद्युत कक्षों, वाणिज्यिक सुविधाओं, विनिर्माण वातावरण और अन्य स्थानों के लिए आकर्षक बना सकता है जहां स्वच्छ और अपेक्षाकृत सीधी स्थापना को प्राथमिकता दी जाती है।
एमसीसीबी ट्रांसफार्मर सुरक्षा में सुधार कैसे करती है?
इस ट्रांसफार्मर कॉन्फ़िगरेशन की सबसे व्यावहारिक विशेषताओं में से एक मोल्डेड केस सर्किट ब्रेकर (एमसीसीबी) का एकीकरण है। ट्रांसफार्मर और सुरक्षात्मक उपकरणों को पूरी तरह से अलग घटकों के रूप में मानने के बजाय, डिज़ाइन ट्रांसफार्मर के बाड़े में सुरक्षा उपकरणों को शामिल करता है।
इकाई इनपुट और आउटपुट पक्षों पर एमसीसीबी का उपयोग करती है। इनपुट-साइड ब्रेकर 415V आपूर्ति से जुड़ा है, जबकि आउटपुट-साइड सुरक्षा तीन-चरण चार-तार माध्यमिक सर्किट के लिए व्यवस्थित की गई है।
यह एकीकृत दृष्टिकोण कई व्यावहारिक लाभ प्रदान कर सकता है:
- अतिरिक्त बाहरी सुरक्षा उपकरणों की आवश्यकता कम हो जाती है।
- इनकमिंग और आउटगोइंग केबल कनेक्शन को सरल बनाने में मदद करता है।
- संबंधित सर्किट के लिए ओवरकरंट और शॉर्ट-सर्किट सुरक्षा प्रदान करता है।
- एक अधिक व्यवस्थित ट्रांसफार्मर स्थापना बनाता है।
- परियोजना स्थल पर वायरिंग और इंस्टॉलेशन कार्य को कम कर सकते हैं।
- ट्रांसफार्मर और सुरक्षात्मक उपकरणों को एक समन्वित असेंबली के रूप में कॉन्फ़िगर करने की अनुमति देता है।
औद्योगिक खरीदारों के लिए, ये विवरण मायने रखते हैं क्योंकि स्थापना जटिलता परियोजना के समय, श्रम आवश्यकताओं और कमीशनिंग दक्षता को प्रभावित कर सकती है।
मुख्य विशिष्टताएँ क्या हैं?
ट्रांसफार्मर का चयन करने से पहले विद्युत विन्यास को समझना आवश्यक है। निम्न तालिका इस 50KVA कॉन्फ़िगरेशन की मुख्य विशिष्टताओं का सारांश प्रस्तुत करती है।
| पैरामीटर | विनिर्देश |
|---|---|
| रेटेड क्षमता | 50 के.वी.ए |
| चरण | 3 चरण |
| इनपुट वोल्टेज | 415V एसी, 3 चरण |
| आउटपुट वोल्टेज | 220वी, 3 चरण 4 तार |
| स्थिति टैप करें | 380V / 400V / 415V / 430V / 450V |
| आवृत्ति | 50 हर्ट्ज |
| घुमावदार सामग्री | ताँबा |
| इन्सुलेशन वर्ग | कक्षा एफ |
| घुमावदार तापमान वृद्धि | ≤100°C |
| शोर स्तर | <60dB 1 मीटर पर |
| बाड़े की सुरक्षा | IP23, हवादार |
| संलग्नक सामग्री | स्टेनलेस स्टील |
| सुरक्षा | इनपुट और आउटपुट पक्षों पर एमसीसीबी |
| निगरानी | लगा हुआ वोल्टमीटर |
इन विशिष्टताओं का संयोजन ट्रांसफार्मर को उन परियोजनाओं के लिए उपयुक्त बनाता है जहां वोल्टेज रूपांतरण, विद्युत अलगाव और एकीकृत सुरक्षा को असंबंधित घटकों के रूप में खरीदने के बजाय एक साथ विचार करने की आवश्यकता होती है।
पांच-स्थिति वाला टैप परिवर्तक वोल्टेज अनुकूलन क्षमता में कैसे सुधार करता है?
वास्तविक ग्रिड वोल्टेज स्थानों और परिचालन स्थितियों के बीच भिन्न हो सकता है। केवल एक निश्चित प्राथमिक वोल्टेज के आसपास डिज़ाइन किए गए ट्रांसफार्मर को ऐसे क्षेत्र में स्थापित करते समय अतिरिक्त विचार की आवश्यकता हो सकती है जहां आपूर्ति वोल्टेज नाममात्र मूल्य से भिन्न होती है।
यह मॉडल पाँच प्राथमिक वोल्टेज नल स्थितियाँ प्रदान करता है:380V, 400V, 415V, 430V, और 450V. उपलब्ध आपूर्ति के साथ ट्रांसफार्मर का मिलान करते समय टैप चेंजर इंस्टॉलेशन टीम को अधिक लचीलापन देता है।
उदाहरण के लिए, जब वास्तविक आपूर्ति की स्थिति मानक 415V इनपुट से भिन्न होती है, तो इच्छित माध्यमिक वोल्टेज को बनाए रखने में मदद के लिए एक उपयुक्त नल का चयन किया जा सकता है। यह सुविधा उन परियोजनाओं के लिए विशेष रूप से उपयोगी है जहां ट्रांसफार्मर चयन के दौरान आपूर्ति वोल्टेज स्थितियों पर विचार करने की आवश्यकता होती है।
हालाँकि, टैप चेंजर एक डी-एनर्जेटिक प्रकार है। नल की स्थिति बदलने से पहले ट्रांसफार्मर को पूरी तरह से बंद कर देना चाहिए। ट्रांसफार्मर के सक्रिय होने पर इसे कभी भी समायोजित नहीं किया जाना चाहिए।
एकीकृत डिज़ाइन स्थापना को कैसे सरल बनाता है?
ट्रांसफार्मर स्थापना केवल विद्युत विशिष्टताओं के बारे में नहीं है। केबल रूटिंग, सुरक्षात्मक उपकरण, पहुंच, बाड़े का निर्माण और कमीशनिंग सभी अंतिम परियोजना परिणाम को प्रभावित कर सकते हैं।
एकीकृत एमसीसीबी कॉन्फ़िगरेशन अलग-अलग उपकरणों की मात्रा को कम कर देता है जिनकी अन्यथा ट्रांसफार्मर के आसपास आवश्यकता हो सकती है। ट्रांसफार्मर और उसके सुरक्षात्मक ब्रेकरों के बीच फ़ैक्टरी वायरिंग भी स्थापना के दौरान आवश्यक फ़ील्ड वायरिंग की मात्रा को कम करने में मदद कर सकती है।
स्टेनलेस-स्टील का घेरा हवादार है और इसे IP23 रेटिंग दी गई है। यूनिट ब्रेक के साथ लॉक करने योग्य कुंडा कैस्टर का भी उपयोग करती है, जो स्थापना या रखरखाव गतिविधियों के दौरान स्थिति और आंदोलन को अधिक सुविधाजनक बना सकती है।
फ्रंट-माउंटेड वोल्टमीटर लो-वोल्टेज डिब्बे में वोल्टेज का निरीक्षण करने का एक सीधा तरीका प्रदान करता है। यह कमीशनिंग और नियमित निरीक्षण के दौरान उपयोगी है क्योंकि ऑपरेटर अलग बाहरी मीटरिंग व्यवस्था की आवश्यकता के बिना संकेतित वोल्टेज की जांच कर सकते हैं।
50KVA आइसोलेशन ट्रांसफार्मर का उपयोग कहाँ किया जा सकता है?
50KVA क्षमता कई मध्यम-स्तरीय विद्युत अनुप्रयोगों के लिए उपयुक्त है जहां नियंत्रित तीन-चरण आपूर्ति की आवश्यकता होती है। वास्तविक उपयुक्तता की पुष्टि हमेशा कनेक्टेड लोड, शुरुआती करंट, कर्तव्य चक्र, पर्यावरणीय स्थितियों और स्थानीय विद्युत आवश्यकताओं के आधार पर की जानी चाहिए।
विशिष्ट अनुप्रयोग वातावरण में शामिल हो सकते हैं:
- औद्योगिक उत्पादन सुविधाएं
- व्यावसायिक भवन
- फैक्टरी विद्युत कक्ष
- स्वचालन और नियंत्रण प्रणाली
- मशीनरी बिजली की आपूर्ति
- विद्युत अलगाव की आवश्यकता वाले उपकरण
- कार्यशालाएँ और प्रसंस्करण सुविधाएँ
- विद्युत वितरण प्रणालियों को 415V से 220V रूपांतरण की आवश्यकता होती है
संवेदनशील उपकरणों वाली परियोजनाओं के लिए, ट्रांसफार्मर को एक अलग घटक के रूप में मानने के बजाय संपूर्ण बिजली-वितरण प्रणाली के हिस्से के रूप में मूल्यांकन किया जाना चाहिए।
डिलीवरी से पहले ट्रांसफार्मर की गुणवत्ता कैसे सत्यापित की जाती है?
ट्रांसफार्मर का प्रदर्शन काफी हद तक वाइंडिंग की गुणवत्ता, इन्सुलेशन अखंडता, विद्युत अनुपात सटीकता और समग्र विनिर्माण स्थिरता पर निर्भर करता है। इस कारण से, परीक्षण आपूर्तिकर्ता मूल्यांकन का एक महत्वपूर्ण हिस्सा होना चाहिए।
उत्पाद जानकारी के अनुसार, गुआंगबियान शिपमेंट से पहले एक एकीकृत ट्रांसफार्मर परीक्षण बेंच का उपयोग करता है। परीक्षण प्रक्रिया में वाइंडिंग प्रतिरोध, टर्न अनुपात, इन्सुलेशन प्रतिरोध, नो-लोड लॉस और वोल्टेज विनियमन से संबंधित जांच शामिल हैं।
विनिर्माण प्रक्रिया शिप की गई इकाइयों के लिए आईईसी-आधारित परीक्षण आवश्यकताओं का भी पालन करती है। स्थापना से पहले उपकरण की समीक्षा करते समय एक प्रलेखित परीक्षण दृष्टिकोण खरीदारों को उपयोगी तकनीकी साक्ष्य देता है।
अनुकूलित ऑर्डर के लिए, खरीदार उत्पादन से पहले निर्माता के साथ निरीक्षण आवश्यकताओं और परियोजना-विशिष्ट विशिष्टताओं पर भी चर्चा कर सकते हैं। यह विशेष रूप से महत्वपूर्ण है जब ट्रांसफार्मर को एक विशेष स्थापना वातावरण या विद्युत प्रणाली कॉन्फ़िगरेशन को संतुष्ट करना होगा।
ऑर्डर देने से पहले खरीदारों को क्या जांचना चाहिए?
केवल केवीए रेटिंग के आधार पर ट्रांसफार्मर का चयन करने से अनुपयुक्त कॉन्फ़िगरेशन हो सकता है। किसी ऑर्डर की पुष्टि करने से पहले खरीद टीमों को संपूर्ण विद्युत और यांत्रिक आवश्यकताओं की समीक्षा करनी चाहिए।
सत्यापित करने के लिए मुख्य बिंदुओं में शामिल हैं:
- प्राथमिक वोल्टेज:उपलब्ध आपूर्ति वोल्टेज और चरण कॉन्फ़िगरेशन की पुष्टि करें।
- माध्यमिक वोल्टेज:सत्यापित करें कि आउटपुट वोल्टेज कनेक्टेड उपकरण से मेल खाता है।
- भार क्षमता:केवल नाममात्र उपकरण रेटिंग पर निर्भर रहने के बजाय अपेक्षित निरंतर और चरम भार की गणना करें।
- आवृत्ति:पुष्टि करें कि क्या प्रोजेक्ट को 50Hz, 60Hz, या किसी अन्य आवृत्ति की आवश्यकता है।
- सुरक्षा:एमसीसीबी विनिर्देशों की जांच करें और निर्धारित करें कि स्थानीय नियमों के अनुसार अतिरिक्त अपस्ट्रीम या डाउनस्ट्रीम सुरक्षा की आवश्यकता है या नहीं।
- स्थापना वातावरण:पुष्टि करें कि इच्छित स्थान के लिए IP23 सुरक्षा पर्याप्त है या नहीं।
- वोल्टेज समायोजन:विचार करें कि क्या बहु-स्थिति नल परिवर्तक स्थानीय ग्रिड स्थितियों के लिए फायदेमंद है।
- दस्तावेज़ीकरण:परियोजना अनुमोदन के लिए आवश्यक तकनीकी चित्र, परीक्षण रिपोर्ट, वायरिंग जानकारी और अन्य दस्तावेजों का अनुरोध करें।
अंतर्राष्ट्रीय परियोजनाओं के लिए, उत्पादन शुरू होने से पहले शिपिंग आयाम, पैकेजिंग, स्थापना आवश्यकताओं, लागू मानकों और कमीशनिंग प्रक्रियाओं को स्पष्ट करना भी उपयोगी है।
अक्सर पूछे जाने वाले प्रश्नों
क्या ट्रांसफार्मर के संचालन के दौरान नल परिवर्तक को समायोजित किया जा सकता है?
नहीं, टैप चेंजर एक डी-एनर्जेटिक प्रकार है और इसे ट्रांसफार्मर के पूरी तरह से बंद होने के बाद ही समायोजित किया जाना चाहिए। नल की स्थिति बदलने से पहले हमेशा उचित विद्युत सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए।
क्या ट्रांसफार्मर में दोनों तरफ एमसीसीबी शामिल हैं?
हाँ। यह कॉन्फ़िगरेशन एमसीसीबी को ट्रांसफार्मर के बाड़े में एकीकृत करता है, जिसमें इनपुट और आउटपुट पक्षों पर सुरक्षा प्रदान की जाती है। ऑर्डर देने से पहले परियोजना की विद्युत आवश्यकताओं के अनुरूप सटीक ब्रेकर व्यवस्था की पुष्टि की जानी चाहिए।
क्या अब भी एक अलग वितरण बॉक्स की आवश्यकता है?
कई प्रतिष्ठानों में, एकीकृत एमसीसीबी एक अलग सुरक्षा घेरे की आवश्यकता को कम कर सकते हैं। हालाँकि, स्थानीय विद्युत कोड और समग्र वितरण डिज़ाइन के लिए अतिरिक्त सुरक्षा या स्विचिंग उपकरण की आवश्यकता हो सकती है।
क्या यह 50KVA ट्रांसफार्मर बाहरी स्थापना के लिए उपयुक्त है?
संलग्नक को IP23 रेटिंग दी गई है और यह इनडोर या उपयुक्त रूप से कवर किए गए स्थानों के लिए है। भारी बारिश, धूल, या अन्य गंभीर स्थितियों वाले पूरी तरह से खुले बाहरी वातावरण के लिए, एक उच्च बाड़े की सुरक्षा का स्तर अधिक उपयुक्त हो सकता है।
किस प्रकार की वाइंडिंग सामग्री का उपयोग किया जाता है?
ट्रांसफार्मर तांबे की वाइंडिंग का उपयोग करता है। तांबे को इसकी विद्युत चालकता और विश्वसनीय विद्युत संचरण के लिए उपयुक्तता के कारण ट्रांसफार्मर वाइंडिंग के लिए व्यापक रूप से चुना जाता है।
क्या ट्रांसफार्मर को अनुकूलित किया जा सकता है?
हाँ। ट्रांसफार्मर कॉन्फ़िगरेशन पर परियोजना आवश्यकताओं के अनुसार चर्चा की जा सकती है, जिसमें विद्युत पैरामीटर, सुरक्षा व्यवस्था, नल सेटिंग्स, बाड़े की आवश्यकताएं और अन्य एप्लिकेशन-विशिष्ट विचार शामिल हैं।
यह ट्रांसफार्मर कॉन्फ़िगरेशन क्यों चुनें?
एक अच्छी तरह से डिज़ाइन किए गए ट्रांसफार्मर को वोल्टेज परिवर्तित करने से कहीं अधिक काम करना चाहिए। इसे विद्युत प्रणाली में फिट होना चाहिए, स्थापना को सरल बनाना चाहिए, उचित सुरक्षा प्रदान करनी चाहिए और दीर्घकालिक संचालन के लिए व्यावहारिक रहना चाहिए।एमसीसीबी के साथ 50 केवीए ड्राई टाइप आइसोलेशन ट्रांसफार्मर50KVA तीन-चरण क्षमता, 415V से 220V वोल्टेज रूपांतरण, कॉपर वाइंडिंग्स, क्लास F इन्सुलेशन, पांच-स्थिति वोल्टेज समायोजन, एकीकृत MCCBs, IP23 स्टेनलेस-स्टील संलग्नक निर्माण, वोल्टेज मॉनिटरिंग और फ़ैक्टरी परीक्षण को एक इंजीनियर समाधान में जोड़ती है।
अनुकूलित ड्राई टाइप आइसोलेशन ट्रांसफार्मर समाधानों की आपूर्ति करने में सक्षम चीन ट्रांसफार्मर निर्माता की तलाश करने वाले खरीदारों के लिए, GUANGBIAN उन परियोजनाओं के लिए एक व्यावहारिक विकल्प प्रदान करता है जिनके लिए एकीकृत सुरक्षा और एप्लिकेशन-विशिष्ट कॉन्फ़िगरेशन की आवश्यकता होती है। यदि आप विशिष्टताओं का मूल्यांकन कर रहे हैं, एक नई विद्युत स्थापना की योजना बना रहे हैं, या ट्रांसफार्मर आपूर्तिकर्ताओं की तुलना कर रहे हैं, तो एमसीसीबी के साथ 50 केवीए ड्राई टाइप आइसोलेशन ट्रांसफार्मर की समीक्षा करें और निर्माता के साथ सीधे अपनी परियोजना आवश्यकताओं पर चर्चा करें। वोल्टेज विनिर्देशों, एमसीसीबी कॉन्फ़िगरेशन, संलग्नक आवश्यकताओं, परीक्षण दस्तावेजों, या अनुकूलित ट्रांसफार्मर समाधानों के लिए,हमसे संपर्क करेंतकनीकी मार्गदर्शन और आपके आवेदन से मेल खाने वाला समाधान प्राप्त करने के लिए।
