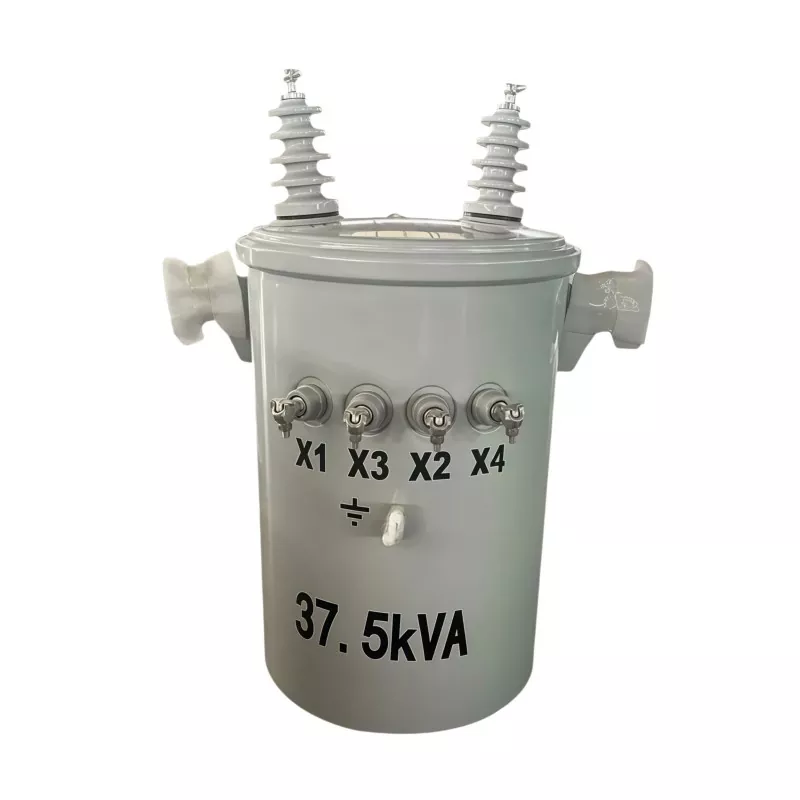

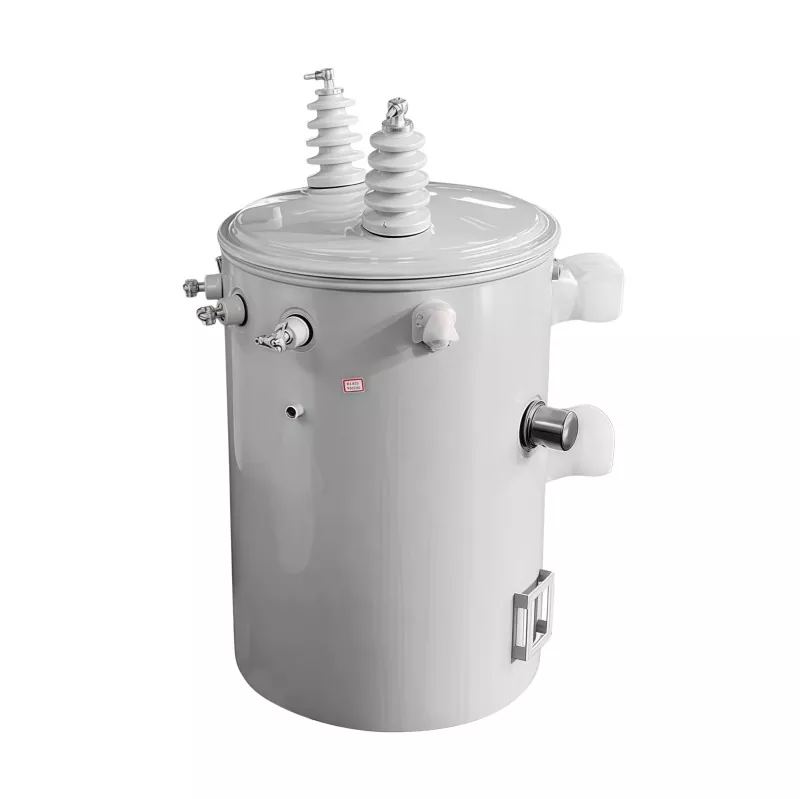

37.5KVA पोल-माउंटेड ट्रांसफार्मर

37.5KVA पोल-माउंटेड ट्रांसफार्मर एक विद्युत वितरण ट्रांसफार्मर है जो आवासीय, वाणिज्यिक, कृषि और हल्के औद्योगिक बिजली अनुप्रयोगों के लिए बिजली लाइनों से मध्यम-वोल्टेज बिजली को कम उपयोग योग्य वोल्टेज में कम करने के लिए उपयोगिता खंभों पर स्थापित किया जाता है। 37.5 किलोवोल्ट-एम्पीयर (केवीए) की रेटेड क्षमता के साथ, इसका उपयोग आमतौर पर शहरी और ग्रामीण क्षेत्रों में स्थिर, कुशल और विश्वसनीय बिजली आपूर्ति प्रदान करने के लिए ओवरहेड बिजली वितरण प्रणालियों में किया जाता है। इसका कॉम्पैक्ट पोल-माउंटेड डिज़ाइन जमीन पर जगह बचाने में मदद करता है, इंस्टॉलेशन को सरल बनाता है और लागत प्रभावी बिजली वितरण नेटवर्क का समर्थन करता है।

काम के सिद्धांत

एक पोल-माउंटेड ट्रांसफार्मर विद्युत चुम्बकीय प्रेरण के सिद्धांत पर काम करता है।

उच्च वोल्टेज इनपुट

ओवरहेड वितरण लाइनों के माध्यम से प्राथमिक वाइंडिंग को मध्यम या उच्च वोल्टेज बिजली की आपूर्ति की जाती है।

चुंबकीय क्षेत्र निर्माण

जब प्राथमिक वाइंडिंग के माध्यम से प्रत्यावर्ती धारा प्रवाहित होती है, तो यह ट्रांसफार्मर कोर के भीतर एक बदलते चुंबकीय क्षेत्र का निर्माण करती है।

वोल्टेज परिवर्तन

यह चुंबकीय क्षेत्र द्वितीयक वाइंडिंग में वोल्टेज प्रेरित करता है। वाइंडिंग्स के बीच घुमावों के अनुपात के आधार पर, वोल्टेज को निचले उपयोग योग्य स्तर तक ले जाया जाता है।

स्थिर आउटपुट आपूर्ति

परिवर्तित निम्न वोल्टेज बिजली को स्थिर प्रदर्शन के साथ आवासीय, वाणिज्यिक या औद्योगिक उपयोगकर्ताओं तक पहुंचाया जाता है।

अनुप्रयोग

37.5 केवीए पोल-माउंटेड ट्रांसफार्मर को निम्न से मध्यम लोड वितरण प्रणालियों के लिए डिज़ाइन किया गया है, जो अंतिम उपयोगकर्ताओं के लिए मध्यम वोल्टेज बिजली को कुशलतापूर्वक प्रयोग करने योग्य कम वोल्टेज में बदल देता है। निम्नलिखित परिदृश्यों में इसका व्यापक रूप से उपयोग किया जाता है:

आवासीय विद्युत वितरण

आवासीय पड़ोस, ग्रामीण घरों और छोटे समुदायों के लिए आदर्श, प्रकाश, घरेलू उपकरणों और दैनिक बिजली की खपत के लिए स्थिर बिजली प्रदान करना।

ग्रामीण विद्युतीकरण परियोजनाएँ

इसकी सरल स्थापना और कम रखरखाव आवश्यकताओं के कारण आमतौर पर ग्रामीण ग्रिड विस्तार और दूरस्थ क्षेत्र बिजली आपूर्ति प्रणालियों में उपयोग किया जाता है।

कृषि विद्युत प्रणालियाँ

खेतों, सिंचाई प्रणालियों, पशुधन सुविधाओं और ग्रीनहाउस, पानी के पंपों, मोटरों और कृषि मशीनरी को बिजली देने के लिए उपयुक्त।

छोटी वाणिज्यिक सुविधाएं

स्थिर वाणिज्यिक बिजली आपूर्ति के लिए छोटे कार्यालयों, खुदरा स्टोरों, गैस स्टेशनों, कार्यशालाओं और भंडारण सुविधाओं में व्यापक रूप से लागू किया जाता है।

हल्के औद्योगिक अनुप्रयोग

मध्यम बिजली की मांग वाले छोटे कारखानों, प्रसंस्करण कार्यशालाओं और रखरखाव सुविधाओं में उपयोग किया जाता है।

अस्थायी विद्युत आपूर्ति परियोजनाएँ

निर्माण स्थलों और अस्थायी आउटडोर इंजीनियरिंग परियोजनाओं में आम तौर पर लचीले और विश्वसनीय बिजली वितरण की आवश्यकता होती है।

आइए देखें कि GUANGBIAN वास्तव में इसे कैसे बनाता है।

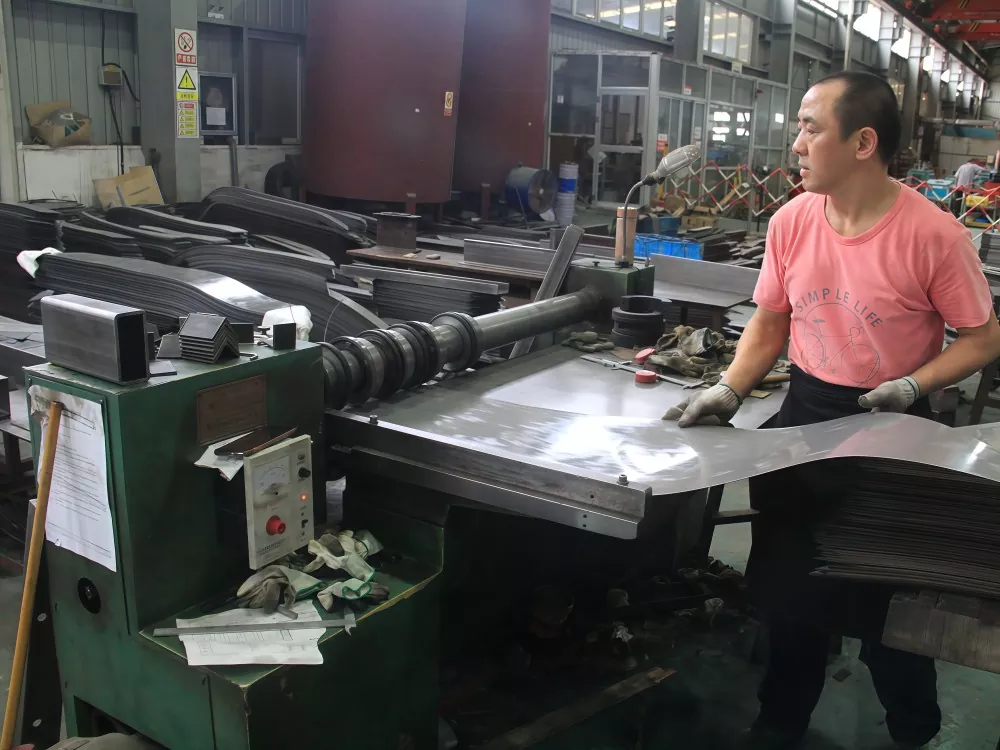

चरण 1: कोर निर्माण

कोर अनाज-उन्मुख सिलिकॉन स्टील से शुरू होता है। महान चुंबकीय गुण, लेकिन यह भंगुर है - आप इस पर नियमित स्टील की तरह मोहर नहीं लगा सकते।

हम शीटों को विशिष्ट आयामों में काटते हैं, फिर उन्हें विशेष उपकरणों पर परत दर परत जमाते हैं। प्रत्येक परत के जोड़ नीचे वाले से ऑफसेट होते हैं, जो चुंबकीय पथ में हवा के अंतराल को न्यूनतम रखता है। एक बार जब हम लक्ष्य की मोटाई तक पहुँच जाते हैं, तो पूरे ढेर को मजबूती से जकड़ दिया जाता है और हर चीज़ को उसकी जगह पर लॉक करने के लिए वैक्यूम-संसेचित कर दिया जाता है।

ट्रांसफार्मर निर्माण प्रक्रिया इसी चरण पर निर्भर करती है। स्टैक फैक्टर, सतह समतलता, क्लैम्पिंग दबाव - इनमें से किसी को भी मिस करें, और नो-लोड हानियां कल्पना से अधिक हो जाएंगी।

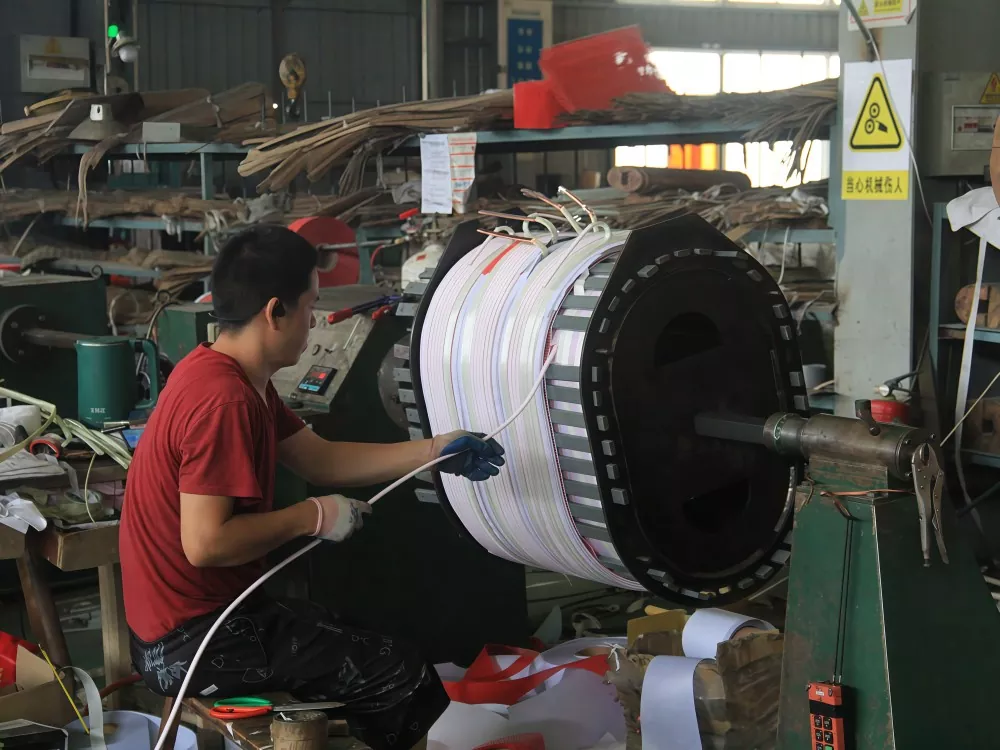

चरण 2: घुमावदार

यहीं पर यह महत्वपूर्ण हो जाता है। वाइंडिंग शॉप नियंत्रित तापमान और आर्द्रता पर चलती है। ऑपरेटर वाइंडिंग मशीनों पर बैठते हैं, तांबे के तार को कुंडल पर बारी-बारी से डालते हैं, इसे समान और कड़ा रखते हैं।

गुआंगबियान का 37.5 केवीए पोल माउंटेड ट्रांसफार्मर शुद्ध तांबे की वाइंडिंग का उपयोग करता है - एल्यूमीनियम का नहीं। हम इन्हें अपनी चीन सुविधा में बनाते हैं, और प्रत्येक विवरण मायने रखता है: तार गेज, घुमावों की संख्या, लेयरिंग पैटर्न। हवा बहुत ढीली है, कुंडल में यांत्रिक शक्ति का अभाव है। हवा बहुत तेज़ है, आप इन्सुलेशन को कुचल देते हैं।

एक बार घाव हो जाने पर, कुंडली वैक्यूम संसेचन से गुजरती है। इंसुलेटिंग वार्निश हर गैप में घुस जाता है, घुमावों को जगह पर लॉक कर देता है और वाइंडिंग को ढांकता हुआ ताकत और बेहतर गर्मी अपव्यय दोनों देता है।

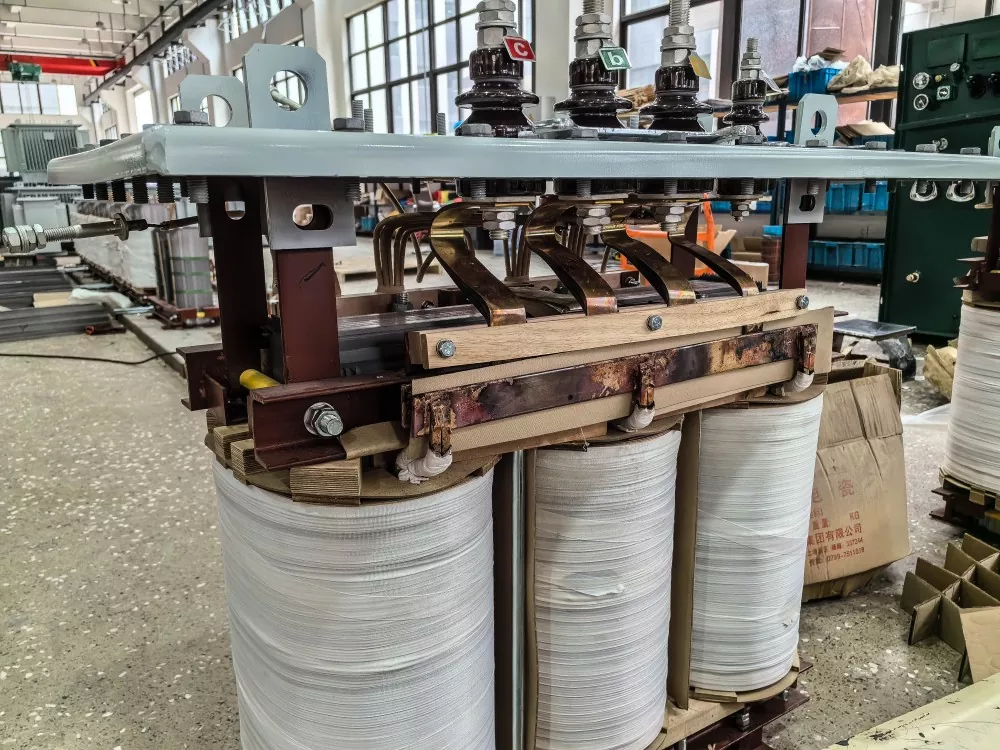

चरण 3: कोर और कॉइल असेंबली

घाव की कुंडलियाँ मूल पैरों पर फिसलती हैं। इन्सुलेशन स्पेसर अंदर जाते हैं, लीड जुड़ जाते हैं, और पूरा सक्रिय भाग आकार ले लेता है। वाइंडिंग्स के बीच क्लीयरेंस को मानक के अनुरूप होना चाहिए - यहां कोई शॉर्टकट नहीं है।

एक बार इकट्ठे होने के बाद, सक्रिय भाग तुरंत ट्रांसफार्मर फैक्ट्री परीक्षण से गुजरता है: वोल्टेज परीक्षण और डीसी प्रतिरोध माप को सहन करता है। कोई भी चीज़, यहां तक ​​कि थोड़ी सी भी, इस स्तर पर पकड़ी जाती है।

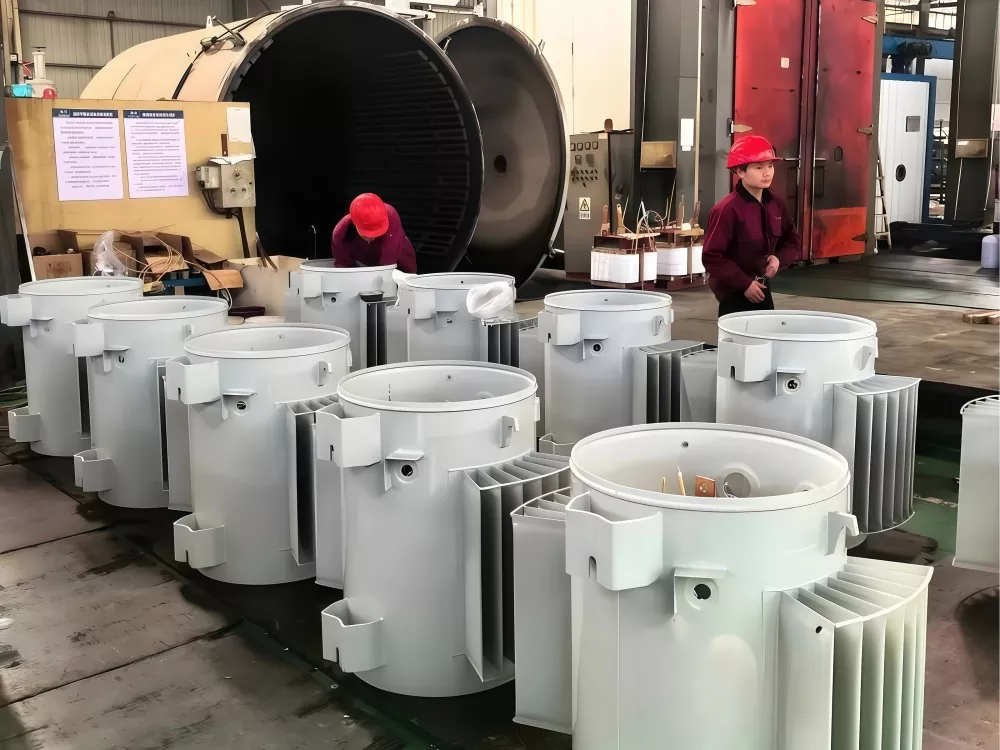

चरण 4: टैंक असेंबली

सक्रिय भाग निरीक्षण पास करता है? इसे टैंक में उतारा जाता है. टैंक ट्रांसफार्मर का खोल है - इन्सुलेटिंग तेल से भरा हुआ है जो डबल ड्यूटी करता है: ढांकता हुआ बाधा और शीतलक।

हम गुआंगबियान में उच्च श्रेणी के खनिज रोधक तेल का उपयोग करते हैं। अंदर जाने से पहले इसे निर्जलित और डीगैस किया जाता है। टैंक स्वयं वेल्डेड निर्माण है, और प्रत्येक वेल्ड सीम का एक्स-रे निरीक्षण किया जाता है। किसी लीक की अनुमति नहीं.

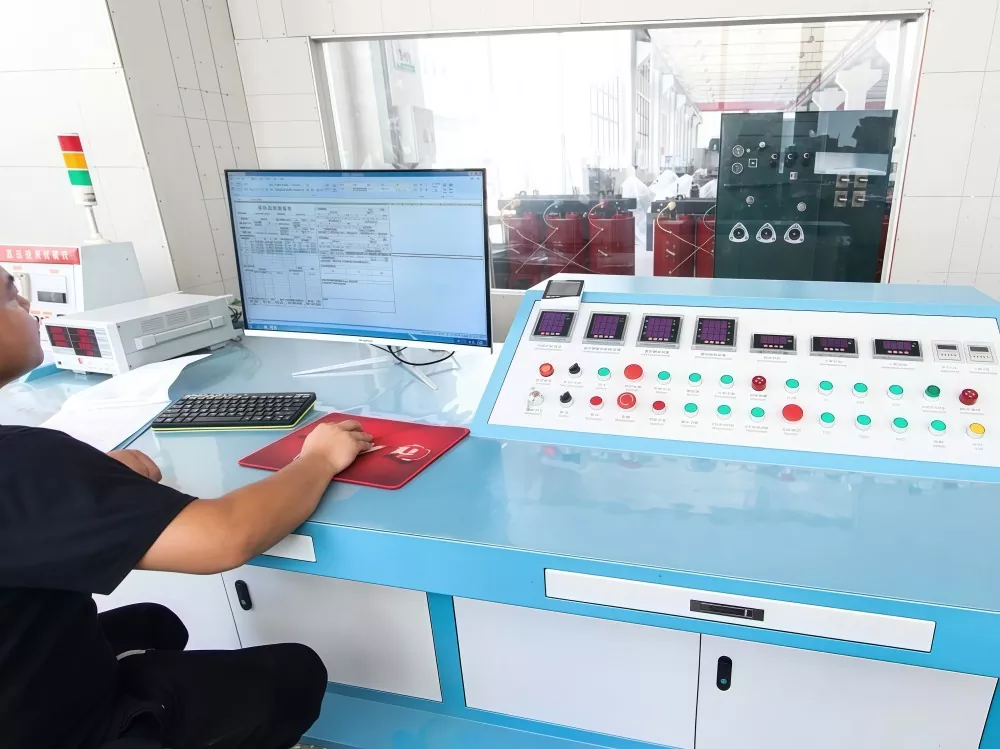

चरण 5: अंतिम परीक्षण

किसी भी इकाई को फैक्ट्री छोड़ने से पहले, उसे पूर्ण परीक्षण प्रक्रिया से गुजरना पड़ता है:

नो-लोड परीक्षण: हम इसे द्वितीयक पक्ष से जुड़े किसी भी चीज़ के बिना चालू करते हैं। वर्तमान और हानि रीडिंग हमें बताती है कि कोर व्यवहार कर रहा है या नहीं। 37.5 केवीए पोल माउंटेड ट्रांसफार्मर पर, नो-लोड हानि ≤113W या उससे कम होनी चाहिए।

लोड परीक्षण: इस पर पूर्ण रेटेड लोड डालें और संख्याएँ देखें। लोड हानि ≤413W पर रहती है, और तापमान 65°C से ऊपर नहीं जाता है।

वोल्टेज परीक्षण का सामना करें: पूरे एक मिनट के लिए एचवी वाइंडिंग पर बिजली आवृत्ति पर 21kV। एलवी की तरफ 10kV। यदि इन्सुलेशन कायम रहता है, तो हम आगे बढ़ते हैं।

आवेग वोल्टेज परीक्षण: 60kV स्पाइक प्राथमिक से टकराता है, 30kV द्वितीयक से टकराता है। यह आपको बताता है कि क्या कॉपर वाइंडिंग ट्रांसफार्मर वास्तविक बिजली गिरने की घटना को संभाल सकता है।

इंसुलेटिंग ऑयल परीक्षण: ब्रेकडाउन वोल्टेज, नमी की मात्रा, अपव्यय कारक - प्रत्येक को पास करना होगा।

हर परीक्षा उत्तीर्ण? तब—और केवल तभी—यह फ़ैक्टरी लेबल अर्जित करता है।

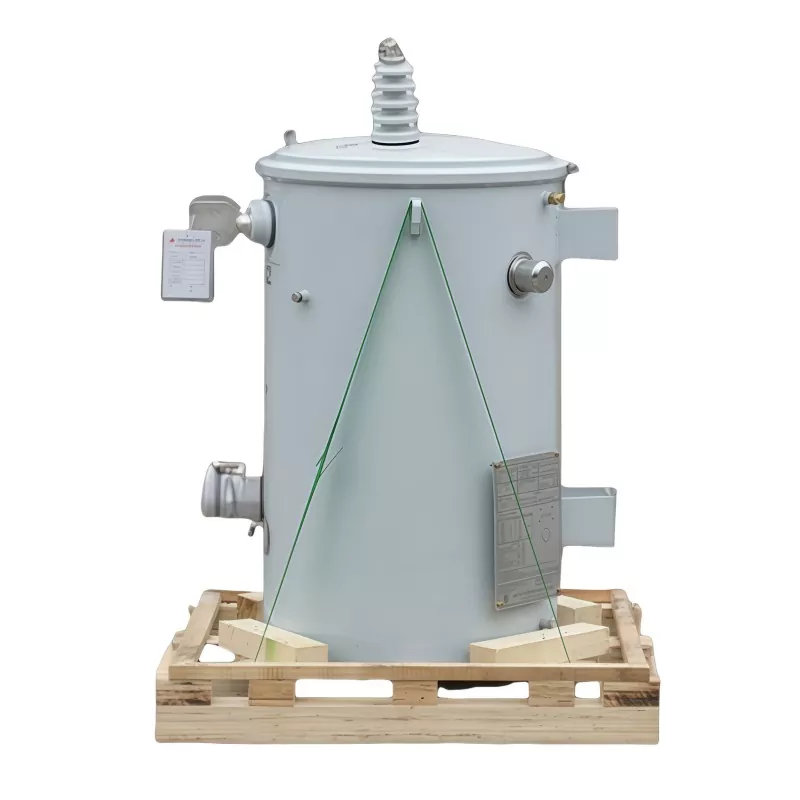

चरण 6: पैकिंग और शिपिंग

सभी परीक्षण पास कर लिए? ट्रांसफार्मर को एक नमी-रोधी आवरण मिलता है, जिसे लकड़ी के फूस पर बांधा जाता है, और शिपमेंट के लिए तैयार किया जाता है। प्रत्येक गुआंगबियन इकाई में एक अद्वितीय सीरियल नंबर होता है - जो नेमप्लेट और आधार पर दिखाई देता है। उस नंबर का पता लगाएं, और आपको उत्पादन की तारीख, परीक्षण रिकॉर्ड, यहां तक ​​कि कच्चे माल का कौन सा बैच इसमें गया, यह भी पता चल जाएगा।

अब तक आपको तस्वीर मिल गई होगी. एक 37.5KVA पोल-माउंटेड ट्रांसफार्मर सिर्फ धातु और तार को एक साथ उछाला हुआ नहीं है। ट्रांसफार्मर निर्माण प्रक्रिया में वास्तविक शिल्प और हर कदम पर वास्तविक लोगों का ध्यान शामिल होता है। कीमत मायने रखती है, लेकिन उत्पादन क्षमता और गुणवत्ता नियंत्रण अधिक मायने रखता है।

पोल-माउंटेड ट्रांसफार्मर का उपयोग क्यों करें?

जमीन पर लगे ट्रांसफार्मर की तुलना में, पोल पर लगे ट्रांसफार्मर कई महत्वपूर्ण लाभ प्रदान करते हैं:

जगह बचाने वाली स्थापना

उपयोगिता खंभों पर स्थापित, जिससे ग्राउंड स्पेस या समर्पित ट्रांसफार्मर कक्ष की आवश्यकता समाप्त हो जाती है।

कम बुनियादी ढांचा लागत

नींव, बाड़े, या अतिरिक्त सिविल कार्यों की आवश्यकता से बचकर निर्माण लागत को कम करता है।

ग्रामीण वितरण के लिए कुशल

ग्रामीण और दूरदराज के क्षेत्रों के लिए अत्यधिक उपयुक्त जहां ओवरहेड वितरण नेटवर्क का आमतौर पर उपयोग किया जाता है।

आसान रखरखाव पहुंच

निरीक्षण, रखरखाव और प्रतिस्थापन के लिए सुविधाजनक ऊंचाई पर स्थापित किया गया, जिससे डाउनटाइम कम हो गया।

बढ़ी हुई सुरक्षा

ऊंची स्थापना से आकस्मिक संपर्क, बर्बरता और पर्यावरणीय क्षति का जोखिम कम हो जाता है।

विश्वसनीय आउटडोर संचालन

लंबे समय तक आउटडोर प्रदर्शन के लिए मौसम प्रतिरोधी और संक्षारण प्रतिरोधी सुविधाओं के साथ डिज़ाइन किया गया।

ओवरहेड पावर नेटवर्क के लिए बिल्कुल सही

लागत प्रभावी और कुशल बिजली समाधान के रूप में ओवरहेड वितरण प्रणालियों में व्यापक रूप से उपयोग किया जाता है।

क्या आप इसे स्वयं देखना चाहते हैं? GUANGBIAN हमारे चीन कारखाने में निर्माण करता है, और हम कारखाने के दौरे का स्वागत करते हैं। दौरे का कार्यक्रम तय करने के लिए संपर्क करें.
