150KVA ड्राई टाइप आइसोलेशन ट्रांसफार्मर

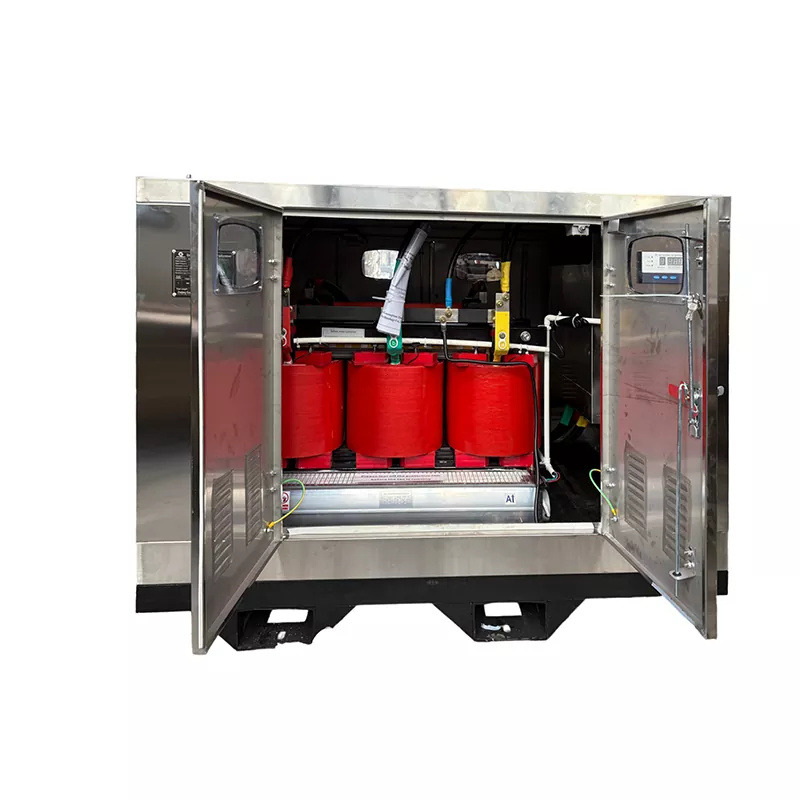

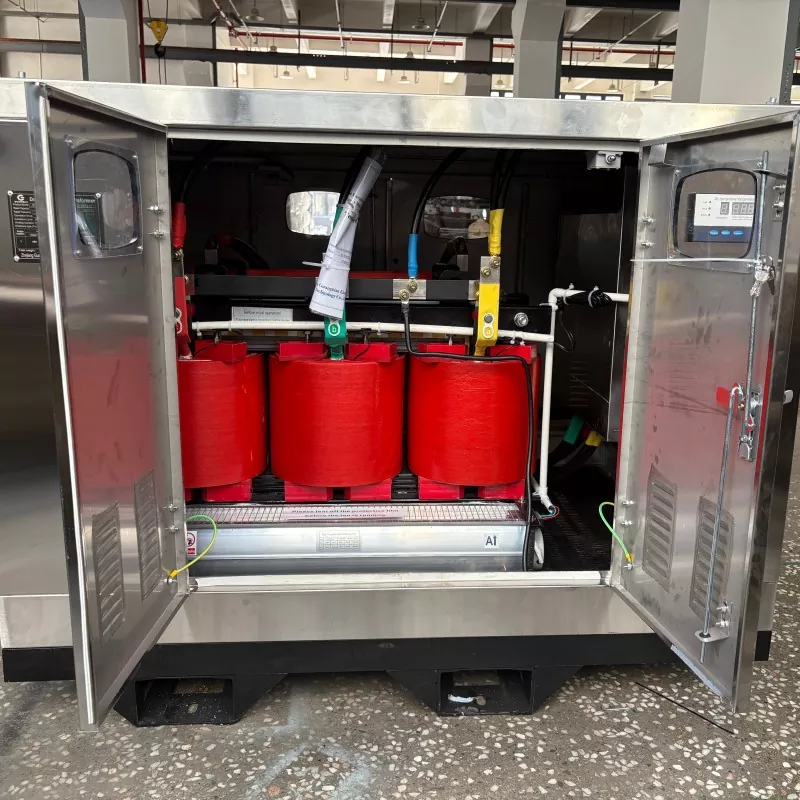

GUANGBIAN विद्युत अलगाव और कम वोल्टेज वितरण की आवश्यकता वाले अनुप्रयोगों के लिए इस 150KVA ड्राई टाइप आइसोलेशन ट्रांसफार्मर का निर्माण करता है। यहां दिखाई गई इकाई सऊदी अरब में एक निर्माण परियोजना के लिए बनाई गई थी और इसे स्टेनलेस-स्टील संलग्नक, IP43 सुरक्षा, पूर्ण तांबे की वाइंडिंग, डेल्टा-स्टार (Δ-Y) कनेक्शन, स्वचालित प्रशंसक कूलिंग और दो अतिरिक्त एमसीसीबी के साथ कॉन्फ़िगर किया गया है।

लो-वोल्टेज पक्ष 400V तीन-चरण और 230V एकल-चरण शक्ति प्रदान करता है। यह साइट की लोड गणना और विद्युत वितरण डिजाइन के अधीन, तीन-चरण निर्माण उपकरण और एकल-चरण सहायक भार को एक ही ट्रांसफार्मर से आपूर्ति करने की अनुमति देता है।

400V और 230V लोड के लिए कॉन्फ़िगरेशन

400V तीन-चरण आपूर्ति का उपयोग क्रेन, कंक्रीट मिक्सर, वेल्डिंग मशीन, पंप और अन्य तीन-चरण मशीनरी जैसे उपकरणों के लिए किया जा सकता है। 230V आपूर्ति प्रकाश व्यवस्था, कार्यालय उपकरण, पोर्टेबल उपकरण, एयर कंडीशनिंग इकाइयों और अन्य एकल-चरण भार के लिए उपयुक्त है।

एक निर्माण स्थल के लिए, दोनों प्रकार के भार के लिए एक ट्रांसफार्मर का उपयोग करके वितरण व्यवस्था को सरल बनाया जा सकता है। हालाँकि, 150 केवीए रेटिंग का मतलब यह नहीं है कि प्रत्येक कनेक्टेड लोड पूर्ण नेमप्लेट पावर पर एक साथ काम कर सकता है। ट्रांसफार्मर चयन में साइट की अधिकतम मांग, मोटर स्टार्टिंग करंट, लोड फैक्टर, पावर फैक्टर और लोड के अपेक्षित संयोजन पर विचार करना चाहिए।

ट्रांसफार्मर पूर्ण तांबे की वाइंडिंग का उपयोग करता है। तांबे में एल्यूमीनियम की तुलना में कम विद्युत प्रतिरोधकता होती है, इसलिए कंडक्टर के नुकसान को उचित कंडक्टर आकार और वाइंडिंग डिजाइन के माध्यम से नियंत्रित किया जा सकता है। गर्म जलवायु में स्थापना के लिए, घुमावदार सामग्री थर्मल डिज़ाइन का केवल एक हिस्सा है; परिवेश के तापमान, इन्सुलेशन प्रणाली, वेंटिलेशन, लोडिंग और शीतलन विधि पर भी विचार करने की आवश्यकता है।

डेल्टा-स्टार (Δ-Y) कनेक्शन का उपयोग प्राथमिक और द्वितीयक वाइंडिंग के लिए किया जाता है। स्टार-कनेक्टेड लो-वोल्टेज पक्ष 230V एकल-चरण आपूर्ति के लिए एक तटस्थ बिंदु प्रदान करता है, जबकि डेल्टा वाइंडिंग ट्रिपल हार्मोनिक धाराओं को वाइंडिंग के भीतर प्रसारित करने के लिए एक पथ प्रदान करता है। तटस्थ ग्राउंडिंग व्यवस्था को परियोजना के विद्युत डिजाइन और लागू स्थानीय आवश्यकताओं का पालन करना चाहिए।

शीतलन और संलग्नक

तापमान सेंसर का उपयोग घुमावदार तापमान की निगरानी के लिए किया जाता है। जब पूर्व निर्धारित तापमान पहुंच जाता है, तो स्वचालित शीतलन पंखे गर्मी अपव्यय को बढ़ाना शुरू कर देते हैं। यह उन इंस्टॉलेशन के लिए उपयोगी है जहां ऑपरेशन के दौरान लोड बदलता है या जहां परिवेश का तापमान अपेक्षाकृत अधिक होता है।

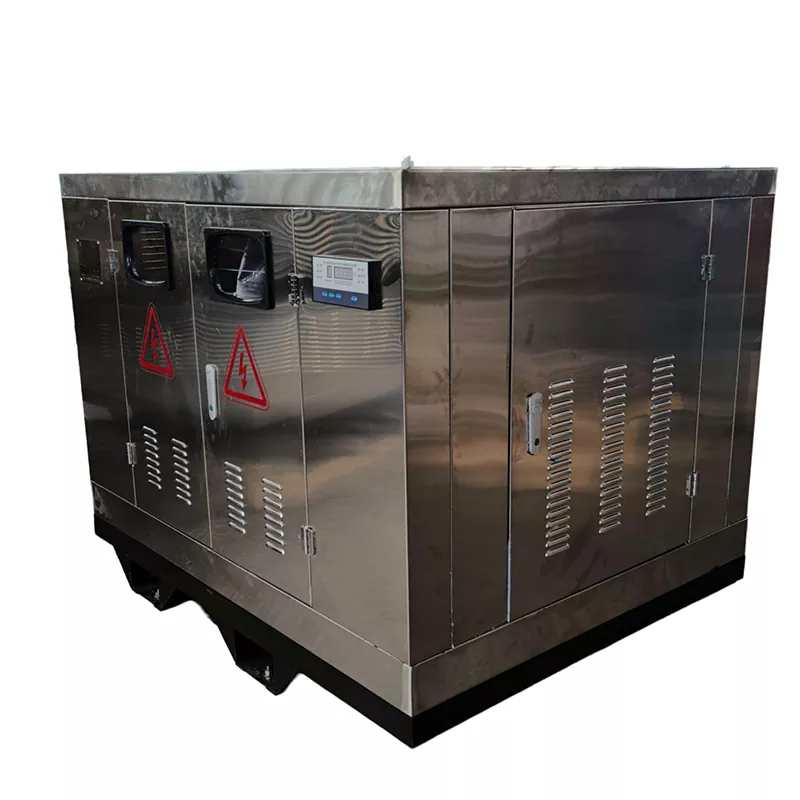

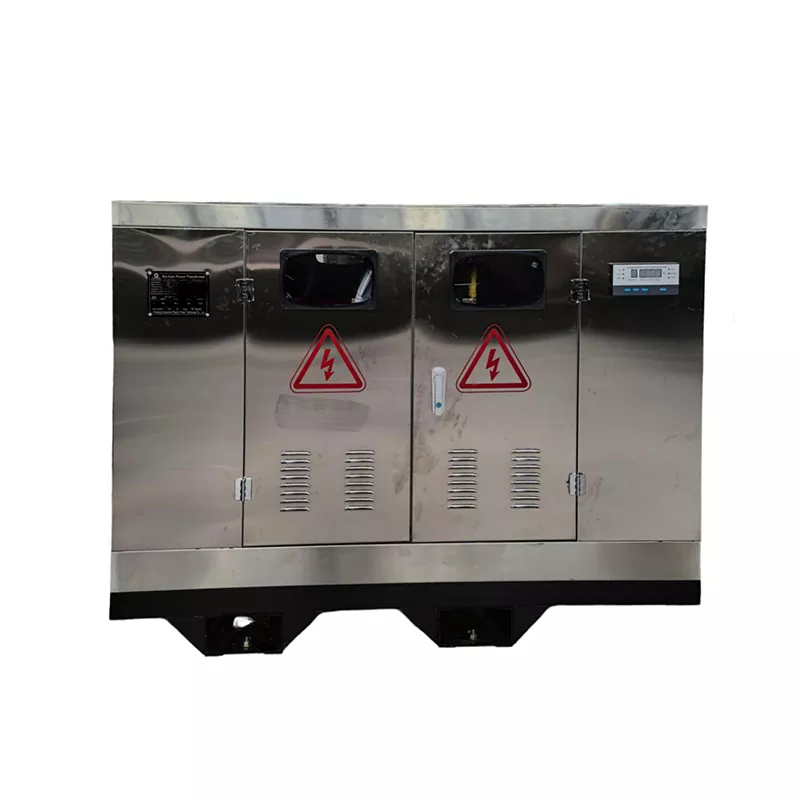

घेरा स्टेनलेस स्टील से बना है और इसकी IP43 रेटिंग है। आईईसी 60529 के अनुसार, आईपी43 का पहला अंक 1 मिमी से बड़ी ठोस विदेशी वस्तुओं के खिलाफ सुरक्षा को इंगित करता है, जबकि दूसरा अंक आईपीएक्स3 के लिए निर्दिष्ट शर्तों के तहत पानी के स्प्रे के खिलाफ सुरक्षा को इंगित करता है। रेटिंग इच्छित स्थापना वातावरण के लिए सुरक्षा प्रदान करती है लेकिन इसे पूरी तरह से धूलरोधी या जलरोधक के रूप में नहीं समझा जाना चाहिए।

बाहरी या आंशिक रूप से उजागर निर्माण स्थलों के लिए, स्थापना को अभी भी सीधे भारी बारिश, खड़े पानी, अत्यधिक धूल संचय और बाड़े के निर्दिष्ट सुरक्षा स्तर के बाहर अन्य स्थितियों से उचित सुरक्षा प्रदान करनी चाहिए।

तकनीकी विवरण और परियोजना चयन

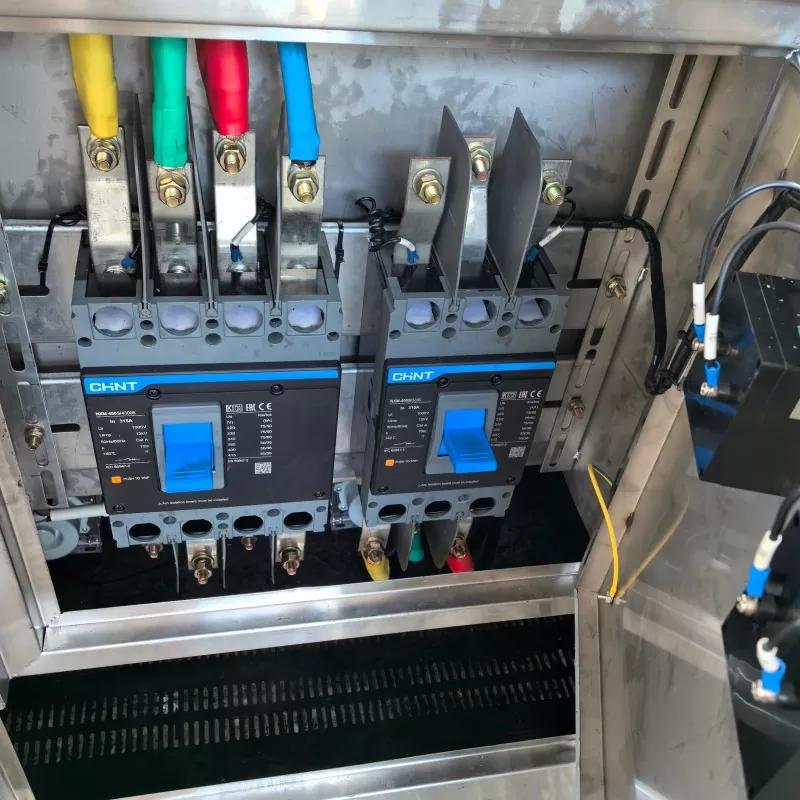

दो अतिरिक्त एमसीसीबी अलग डाउनस्ट्रीम सर्किट सुरक्षा और अलगाव प्रदान करते हैं। उनकी रेटिंग का चयन कनेक्टेड उपकरण, केबल आकार, अपेक्षित करंट और सुरक्षा समन्वय आवश्यकताओं के अनुसार किया जाना चाहिए। वे विशेष रूप से उपयोगी होते हैं जहां निर्माण भार के विभिन्न समूहों को ट्रांसफार्मर से जोड़ने की आवश्यकता होती है।

उत्पादन से पहले, आवश्यक इनपुट वोल्टेज, आउटपुट वोल्टेज, आवृत्ति, चरण विन्यास, लोड प्रकार, परिवेश तापमान, बाड़े की आवश्यकताएं, ग्राउंडिंग व्यवस्था और लागू विद्युत मानक की पुष्टि की जानी चाहिए। मोटर चालित उपकरणों की भी पहचान की जानी चाहिए क्योंकि स्टार्टिंग करंट ट्रांसफार्मर के आकार को प्रभावित कर सकता है, तब भी जब सामान्य चलने वाला लोड 150 केवीए के भीतर प्रतीत होता है।

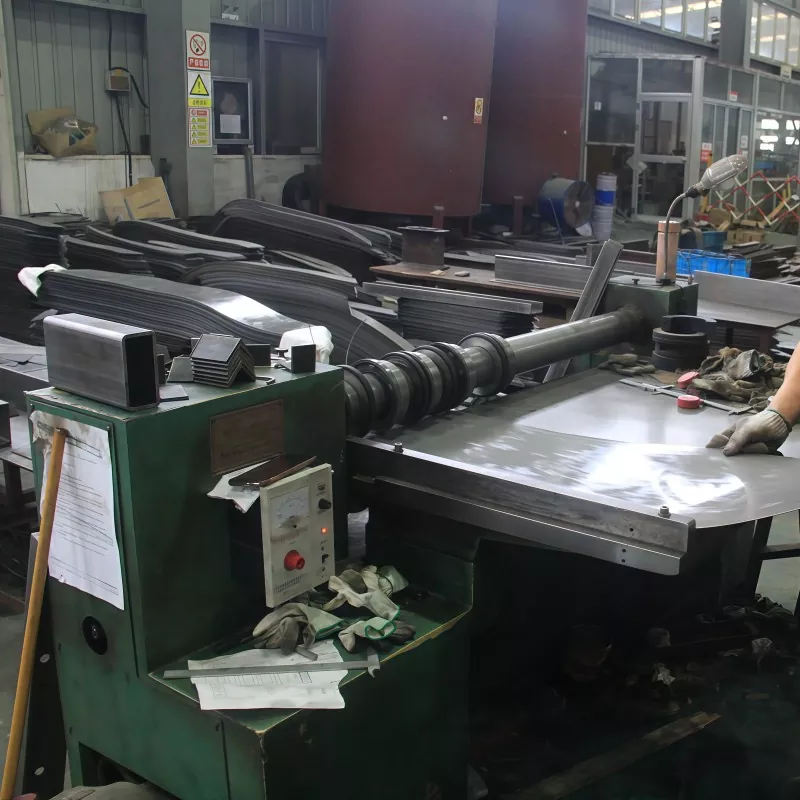

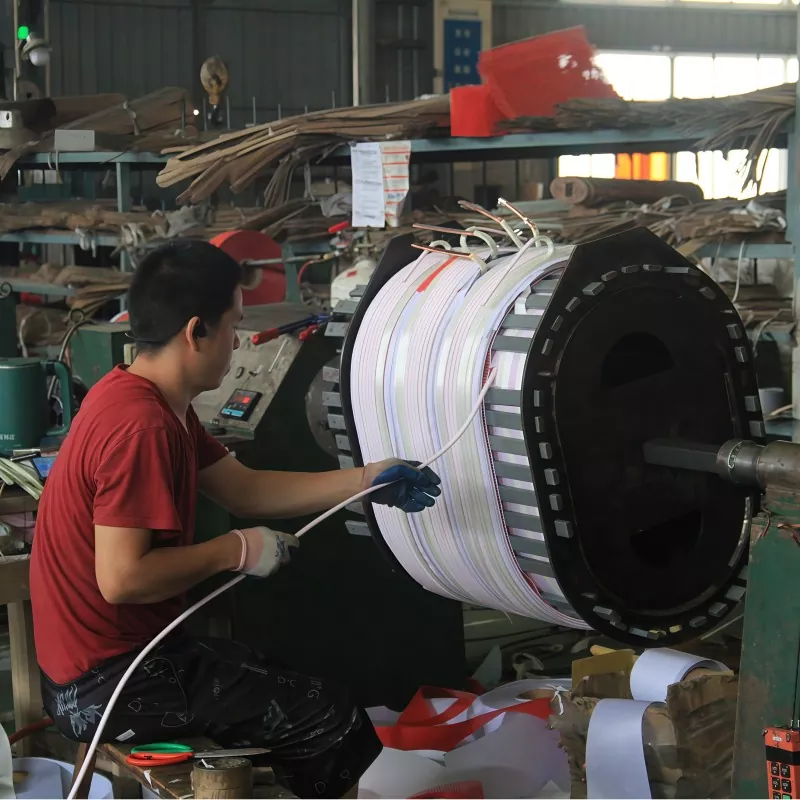

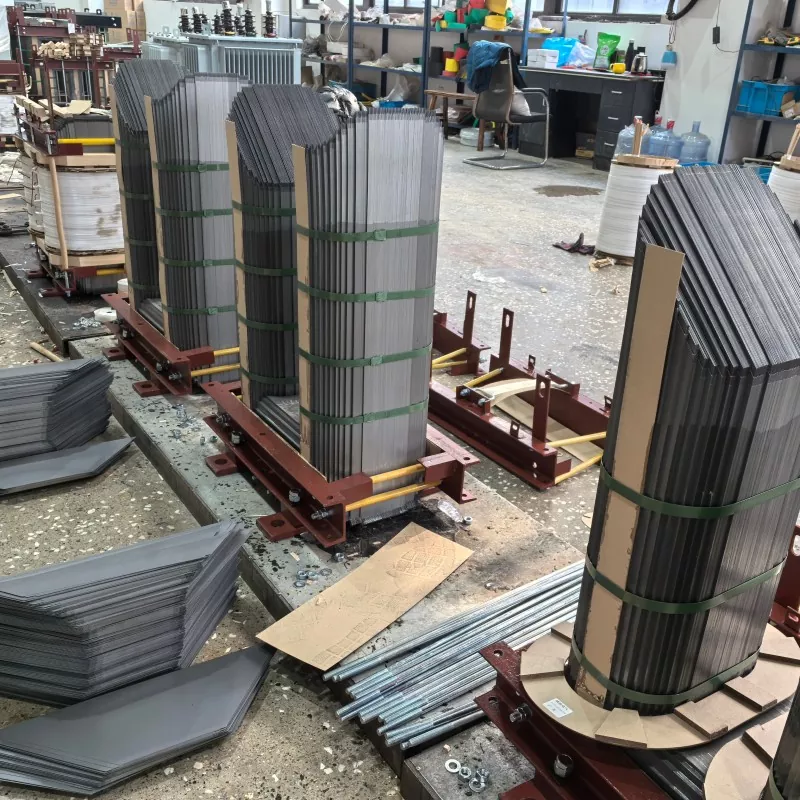

विनिर्माण, परीक्षण और अनुकूलन

GUANGBIAN प्रत्येक परियोजना के विद्युत विनिर्देश के अनुसार 150KVA ड्राई टाइप आइसोलेशन ट्रांसफार्मर का निर्माण करता है। इस कॉन्फ़िगरेशन के लिए, मुख्य आवश्यकताओं में 150 केवीए क्षमता, 400V/230V सेकेंडरी वितरण, कॉपर वाइंडिंग, डेल्टा-स्टार कनेक्शन, IP43 संलग्नक, स्वचालित पंखा कूलिंग और अतिरिक्त MCCB शामिल हैं।

आवश्यकता पड़ने पर अन्य विशिष्टताओं को बदला जा सकता है, जिसमें इनपुट और आउटपुट वोल्टेज, आवृत्ति, घुमावदार व्यवस्था, संलग्नक डिजाइन, शीतलन विधि और सुरक्षा कॉन्फ़िगरेशन शामिल हैं। अंतिम डिज़ाइन प्रत्येक परियोजना के लिए समान कॉन्फ़िगरेशन का उपयोग करने के बजाय विद्युत प्रणाली और स्थापना स्थितियों पर आधारित है।

फ़ैक्टरी परीक्षण सहमत तकनीकी विनिर्देश और लागू मानक के अनुसार किया जाता है। परियोजना द्वारा आवश्यकता पड़ने पर परीक्षण रिकॉर्ड और तृतीय-पक्ष निरीक्षण की व्यवस्था की जा सकती है।

अक्सर पूछे जाने वाले प्रश्न

इस ट्रांसफार्मर का आउटपुट वोल्टेज क्या है?

यह कॉन्फ़िगरेशन 400V तीन-चरण और 230V एकल-चरण आउटपुट प्रदान करता है। अन्य वोल्टेज संयोजन परियोजना आवश्यकताओं के अनुसार निर्मित किए जा सकते हैं।

क्या एक ही ट्रांसफार्मर द्वारा 400V और 230V लोड की आपूर्ति की जा सकती है?

हाँ। डेल्टा-स्टार कनेक्शन तीन-चरण माध्यमिक आपूर्ति और एकल-चरण वितरण के लिए एक तटस्थ बिंदु प्रदान करता है। कनेक्टेड लोड उचित रूप से वितरित होना चाहिए और ट्रांसफार्मर की निर्धारित क्षमता के भीतर रहना चाहिए।

कूलिंग फैन को कैसे नियंत्रित किया जाता है?

वाइंडिंग तापमान सेंसर ऑपरेटिंग तापमान की निगरानी करते हैं। जब पूर्व निर्धारित तापमान पहुँच जाता है, तो नियंत्रण प्रणाली शीतलन पंखे चालू कर देती है। नियंत्रण तापमान ट्रांसफार्मर के थर्मल डिज़ाइन के अनुसार सेट किया गया है।

IP43 का क्या मतलब है?

IP43 1 मिमी से बड़ी ठोस विदेशी वस्तुओं के खिलाफ सुरक्षा और IPX3 परीक्षण स्थितियों के तहत पानी के स्प्रे के खिलाफ सुरक्षा को इंगित करता है। यह पूरी तरह से धूलरोधी या जलरोधक घेरा नहीं है।

क्या 150 केवीए किसी निर्माण स्थल के लिए उपयुक्त है?

यह वास्तविक भार पर निर्भर करता है. गणना में सामान्य ऑपरेटिंग करंट के साथ-साथ मोटर स्टार्टिंग करंट, वेल्डिंग लोड, एक साथ संचालन और अन्य अस्थायी पीक लोड शामिल होना चाहिए। ट्रांसफार्मर की क्षमता की पुष्टि केवल कनेक्टेड मशीनों की संख्या के बजाय परियोजना के लोड शेड्यूल से की जानी चाहिए।

क्या ट्रांसफार्मर को अन्य विशिष्टताओं के अनुसार बनाया जा सकता है?

हाँ। इनपुट और आउटपुट वोल्टेज, आवृत्ति, कनेक्शन कॉन्फ़िगरेशन, संलग्नक, शीतलन और सुरक्षा आवश्यकताओं को परियोजना के अनुसार निर्दिष्ट किया जा सकता है। उत्पादन से पहले संपूर्ण विद्युत विनिर्देश की पुष्टि की जानी चाहिए।
