आधुनिक विद्युत वितरण प्रणालियों में शुष्क प्रकार के ट्रांसफार्मर का उपयोग क्यों किया जाता है?

अमूर्त

यह आलेख बताता है कि कैसे एशुष्क प्रकार ट्रांसफार्मरकार्य, इसकी मूल संरचना, परिचालन सिद्धांत, फायदे और वास्तविक दुनिया के अनुप्रयोग। इसे इंजीनियरों, खरीद प्रबंधकों और सुविधा संचालकों को यह समझने में मदद करने के लिए डिज़ाइन किया गया है कि आधुनिक विद्युत वितरण प्रणालियों में शुष्क प्रकार के ट्रांसफार्मर को क्यों तेजी से पसंद किया जा रहा है। सामग्री सुरक्षा, दक्षता, स्थापना वातावरण और रखरखाव आवश्यकताओं जैसी सामान्य चिंताओं को भी संबोधित करती है, जो सूचित निर्णय लेने के लिए एक व्यावहारिक मार्गदर्शिका प्रदान करती है।

---

विषयसूची

• परिचय
• ड्राई टाइप ट्रांसफार्मर प्रौद्योगिकी की रूपरेखा
• काम के सिद्धांत
• मुख्य घटक
• प्रमुख लाभ
• विशिष्ट अनुप्रयोग
• शुष्क प्रकार बनाम तेल में डूबे ट्रांसफार्मर की तुलना
• चयन मार्गदर्शिका
• रखरखाव और सुरक्षा संबंधी विचार
• सामान्य मुद्दे और समस्या निवारण
• अक्सर पूछे जाने वाले प्रश्न
• निष्कर्ष

---

रूपरेखा

यह लेख एक संरचित दृष्टिकोण का अनुसरण करता है: पहले शुष्क प्रकार के ट्रांसफार्मर की अवधारणा को प्रस्तुत करना, फिर उनके कार्य तंत्र की व्याख्या करना, उसके बाद घटक विश्लेषण, फायदे और पारंपरिक तेल-डूबे ट्रांसफार्मर के साथ तुलना करना। यह संपूर्ण तकनीकी अवलोकन प्रदान करने के लिए चयन मार्गदर्शन, रखरखाव अंतर्दृष्टि और अक्सर पूछे जाने वाले प्रश्नों के साथ समाप्त होता है।

---

परिचय

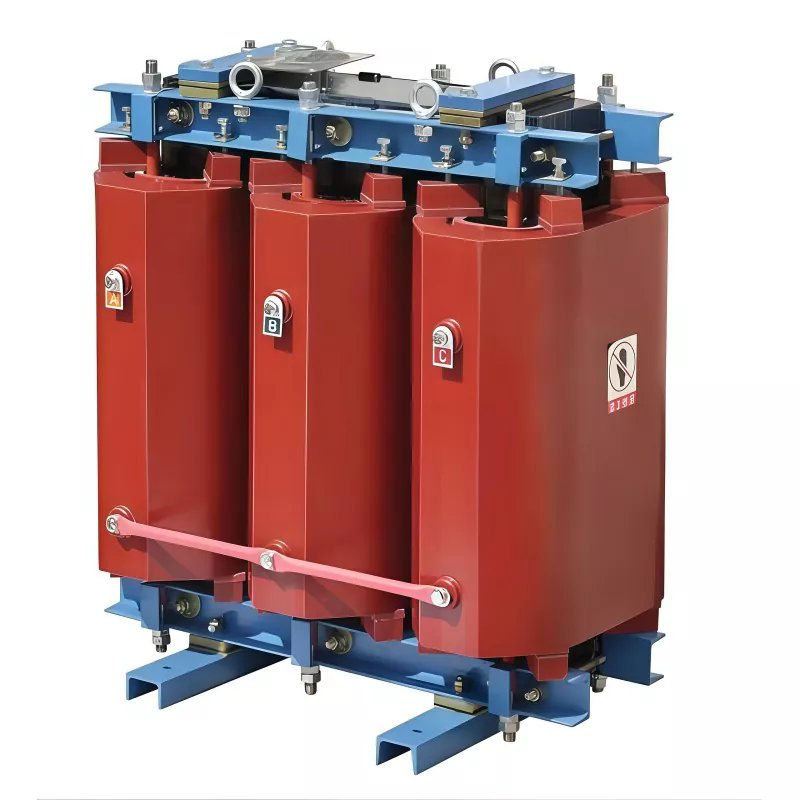

शुष्क प्रकार का ट्रांसफार्मर एक आधुनिक विद्युत उपकरण है जिसका उपयोग इन्सुलेट तेल का उपयोग किए बिना विद्युत चुम्बकीय प्रेरण के माध्यम से सर्किट के बीच विद्युत ऊर्जा को स्थानांतरित करने के लिए किया जाता है। तेल में डूबे ट्रांसफार्मर के विपरीत, यह हवा या एपॉक्सी राल जैसी ठोस इन्सुलेशन सामग्री पर निर्भर करता है। यह इसे इनडोर प्रतिष्ठानों, वाणिज्यिक भवनों, अस्पतालों और ऐसे वातावरणों के लिए अत्यधिक उपयुक्त बनाता है जहां अग्नि सुरक्षा और पर्यावरण संरक्षण प्राथमिकताएं हैं। सुरक्षित और स्वच्छ विद्युत बुनियादी ढांचे की बढ़ती मांग के साथ, शुष्क प्रकार के ट्रांसफार्मर उद्योगों में एक पसंदीदा समाधान बन गए हैं। झेजियांग गुआंगबियन इलेक्ट्रिक पावर टेक्नोलॉजी कंपनी लिमिटेड जैसे निर्माता आधुनिक ऊर्जा प्रणालियों के अनुरूप विश्वसनीय और कुशल ट्रांसफार्मर समाधान पेश करते हुए इस क्षेत्र में नवाचार करना जारी रखते हैं।

---

ड्राई टाइप ट्रांसफार्मर प्रौद्योगिकी की रूपरेखा

शुष्क प्रकार के ट्रांसफार्मर फैराडे के विद्युत चुम्बकीय प्रेरण के नियम के आधार पर काम करते हैं। प्राथमिक और द्वितीयक वाइंडिंग विद्युत रूप से पृथक हैं लेकिन चुंबकीय रूप से एक लेमिनेटेड लौह कोर के माध्यम से जुड़े हुए हैं। जब प्रत्यावर्ती धारा प्राथमिक वाइंडिंग से गुजरती है, तो यह एक चुंबकीय क्षेत्र बनाती है जो द्वितीयक वाइंडिंग में वोल्टेज प्रेरित करती है। तेल-ठंडा प्रणालियों के विपरीत, गर्मी अपव्यय प्राकृतिक वायु परिसंचरण या मजबूर वायु शीतलन प्रणालियों के माध्यम से प्राप्त किया जाता है। यह तेल रिसाव, आग के खतरों और पर्यावरण प्रदूषण से जुड़े जोखिमों को समाप्त करता है।

---

काम के सिद्धांत

शुष्क प्रकार के ट्रांसफार्मर के संचालन को निम्नलिखित चरणों में संक्षेपित किया जा सकता है:

1. प्रत्यावर्ती धारा प्राथमिक वाइंडिंग में प्रवेश करती है।
2. कोर में एक चुंबकीय प्रवाह उत्पन्न होता है।
3. चुंबकीय क्षेत्र द्वितीयक वाइंडिंग में वोल्टेज प्रेरित करता है।
4. वाइंडिंग अनुपात के आधार पर वोल्टेज को बढ़ाया या घटाया जाता है।
5. ऑपरेशन के दौरान उत्पन्न गर्मी को वायु शीतलन के माध्यम से नष्ट कर दिया जाता है।

तरल इन्सुलेशन की अनुपस्थिति प्रणाली को सरल बनाती है और परिचालन सुरक्षा को बढ़ाती है, खासकर बंद वातावरण में।

---

मुख्य घटक

शुष्क प्रकार के ट्रांसफार्मर में कई आवश्यक घटक होते हैं:

• मुख्य:भंवर धारा हानियों को कम करने के लिए लेमिनेटेड सिलिकॉन स्टील से बना है।
• वाइंडिंग्स:आमतौर पर तांबे या एल्यूमीनियम से बना, एपॉक्सी राल से अछूता रहता है।
• इन्सुलेशन प्रणाली:तेल आधारित प्रणालियों की जगह ठोस इन्सुलेशन।
• शीतलन प्रणाली:प्राकृतिक वायु शीतलन (एएन) या मजबूर वायु शीतलन (एएफ)।
• संलग्नक:सुरक्षात्मक आवरण यांत्रिक और पर्यावरण संरक्षण सुनिश्चित करता है।

---

प्रमुख लाभ

शुष्क प्रकार के ट्रांसफार्मर कई महत्वपूर्ण लाभ प्रदान करते हैं:

• तेल न होने के कारण आग लगने का कोई खतरा नहीं
• पर्यावरण के अनुकूल डिजाइन
• कम रखरखाव की आवश्यकताएं
• शॉर्ट सर्किट के लिए उच्च प्रतिरोध
• इनडोर स्थापना के लिए उपयुक्त
• पर्यावरणीय अनुपालन संबंधी चिंताएँ कम हुईं

ये फायदे उन्हें हवाई अड्डों, अस्पतालों और ऊंची इमारतों जैसे संवेदनशील स्थानों के लिए विशेष रूप से उपयुक्त बनाते हैं।

---

विशिष्ट अनुप्रयोग

शुष्क प्रकार के ट्रांसफार्मर व्यापक रूप से कई क्षेत्रों में उपयोग किए जाते हैं:

• वाणिज्यिक भवन और शॉपिंग सेंटर
• अस्पताल और स्वास्थ्य सुविधाएं
• डेटा केंद्र और आईटी अवसंरचना
• सख्त सुरक्षा आवश्यकताओं वाले औद्योगिक संयंत्र
• आवासीय गगनचुंबी परिसर
• परिवहन प्रणालियाँ जैसे रेलवे और मेट्रो स्टेशन

---

शुष्क प्रकार बनाम तेल में डूबे ट्रांसफार्मर की तुलना

विशेषता	ड्राई टाइप ट्रांसफार्मर	तेल में डूबा हुआ ट्रांसफार्मर
शीतलक माध्यम	वायु/राल	इन्सुलेशन तेल
आग का खतरा	बहुत कम	उच्च
रखरखाव	कम	मध्यम से उच्च
स्थापना स्थान	इनडोर उपयुक्त	मुख्यतः आउटडोर
पर्यावरणीय प्रभाव	पर्यावरण-हितैषी	तेल रिसाव का खतरा

---

चयन मार्गदर्शिका

सही शुष्क प्रकार के ट्रांसफार्मर का चयन करने के लिए कई कारकों के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है:

• भार क्षमता और वोल्टेज आवश्यकताएँ
• स्थापना वातावरण (इनडोर/आउटडोर)
• शीतलन विधि (एएन या एएफ)
• सुरक्षा और अग्नि सुरक्षा आवश्यकताएँ
• ऊर्जा दक्षता लक्ष्य

उचित चयन दीर्घकालिक परिचालन स्थिरता और कम जीवनचक्र लागत सुनिश्चित करता है।

---

रखरखाव और सुरक्षा संबंधी विचार

हालाँकि शुष्क प्रकार के ट्रांसफार्मर को कम रखरखाव की आवश्यकता होती है, फिर भी समय-समय पर निरीक्षण आवश्यक है:

• अधिक गर्मी से बचने के लिए नियमित रूप से धूल की सफाई करें
• इन्सुलेशन अखंडता की जाँच करना
• तापमान स्तर की निगरानी करना
• उचित वेंटिलेशन सुनिश्चित करना
• विद्युत कनेक्शनों को मजबूत करना

उचित रखरखाव सेवा जीवन को महत्वपूर्ण रूप से बढ़ाता है और लोड भिन्नता के तहत स्थिर प्रदर्शन सुनिश्चित करता है।

---

सामान्य मुद्दे और समस्या निवारण

कुछ विशिष्ट मुद्दों में शामिल हैं:

• ज़्यादा गरम होना:अक्सर खराब वेंटिलेशन या अधिभार की स्थिति के कारण होता है।
• शोर में वृद्धि:ढीले कोर लेमिनेशन या यांत्रिक कंपन का संकेत दे सकता है।
• इन्सुलेशन उम्र बढ़ने:लंबे समय तक थर्मल तनाव के कारण होता है।

शीघ्र पता लगाने और सुधारात्मक कार्रवाई से बड़ी सिस्टम विफलताओं को रोका जा सकता है।

---

अक्सर पूछे जाने वाले प्रश्न

1. शुष्क प्रकार के ट्रांसफार्मर का जीवनकाल कितना होता है?
परिचालन स्थितियों और रखरखाव की गुणवत्ता के आधार पर आमतौर पर 20-30 वर्ष।

2. क्या शुष्क प्रकार के ट्रांसफार्मर का उपयोग बाहर किया जा सकता है?
हां, लेकिन नमी और धूल के प्रवेश को रोकने के लिए उन्हें उचित सुरक्षात्मक बाड़ों की आवश्यकता होती है।

3. क्या शुष्क प्रकार के ट्रांसफार्मर अधिक महंगे हैं?
प्रारंभिक लागत अधिक हो सकती है, लेकिन कम रखरखाव और सुरक्षा लाभ दीर्घकालिक लागत को कम कर देते हैं।

4. शुष्क प्रकार के ट्रांसफार्मर सुरक्षित क्यों हैं?
क्योंकि वे ज्वलनशील इन्सुलेट तेल का उपयोग नहीं करते हैं, जिससे आग और रिसाव के जोखिम कम हो जाते हैं।

---

निष्कर्ष

शुष्क प्रकार के ट्रांसफार्मर विद्युत ऊर्जा वितरण के लिए एक आधुनिक, सुरक्षित और पर्यावरणीय रूप से जिम्मेदार समाधान का प्रतिनिधित्व करते हैं। उनका मजबूत डिज़ाइन, कम रखरखाव की आवश्यकताएं और उच्च सुरक्षा प्रदर्शन उन्हें महत्वपूर्ण बुनियादी ढांचे और शहरी प्रतिष्ठानों के लिए आदर्श बनाते हैं। जैसे-जैसे उद्योग स्थिरता और सुरक्षा को प्राथमिकता दे रहे हैं, उन्नत ट्रांसफार्मर प्रौद्योगिकियों की मांग बढ़ती जा रही है।झेजियांग गुआंगबियन इलेक्ट्रिक पावर टेक्नोलॉजी कंपनी लिमिटेडविभिन्न अनुप्रयोगों में विश्वसनीयता, दक्षता और दीर्घकालिक स्थिरता के लिए डिज़ाइन किए गए उच्च-प्रदर्शन वाले ड्राई टाइप ट्रांसफार्मर समाधान देने के लिए प्रतिबद्ध है। अधिक तकनीकी विवरण, परियोजना परामर्श, या अनुकूलित ट्रांसफार्मर समाधान के लिए कृपयाहमसे संपर्क करेंआज। हमारी इंजीनियरिंग टीम पेशेवर विशेषज्ञता और उत्तरदायी सेवा के साथ आपकी बिजली प्रणाली आवश्यकताओं का समर्थन करने के लिए तैयार है।
