तेल में डूबे ट्रांसफार्मर को बदलना

रिप्लेसमेंट ऑयल डूबे हुए ट्रांसफार्मर एक प्रकार का तेल से भरा पावर ट्रांसफार्मर है जिसे विशेष रूप से पुराने उपकरण, विफलता, क्षमता सीमाओं या दक्षता उन्नयन आवश्यकताओं के कारण ऑपरेटिंग पावर वितरण प्रणाली में मौजूदा ट्रांसफार्मर को बदलने के लिए डिज़ाइन किया गया है।

नए इंस्टॉलेशन में उपयोग किए जाने वाले ट्रांसफार्मर के विपरीत, एक प्रतिस्थापन ट्रांसफार्मर को सिस्टम अनुकूलता, भौतिक विनिमेयता और मौजूदा विद्युत बुनियादी ढांचे के साथ निर्बाध एकीकरण पर एक मजबूत फोकस के साथ इंजीनियर किया जाता है।

इंजीनियरिंग परिभाषा

इलेक्ट्रिकल इंजीनियरिंग के नजरिए से, एक रिप्लेसमेंट ऑयल डूबे ट्रांसफार्मर को इस प्रकार परिभाषित किया जा सकता है:

मौजूदा नेटवर्क स्थितियों - जैसे वोल्टेज स्तर, वेक्टर समूह, इंस्टॉलेशन आयाम और लोड प्रोफ़ाइल - के अनुसार डिजाइन या अनुकूलित एक पावर ट्रांसफार्मर ताकि यह मूल सिस्टम में बड़े संशोधन के बिना सीधे इन-सर्विस तेल डूबे ट्रांसफार्मर को प्रतिस्थापित कर सके।

प्रमुख तकनीकी विशेषताएँ

एक विशिष्ट प्रतिस्थापन तेल डूबे हुए ट्रांसफार्मर को निम्नलिखित तकनीकी आवश्यकताओं द्वारा परिभाषित किया गया है:

वोल्टेज अनुकूलता:मौजूदा सिस्टम स्तरों जैसे 6kV/0.4kV, 10kV/0.4kV, आदि से मेल खाता है।

स्थापना विनिमेयता:मौजूदा नींव, केबल प्रवेश बिंदु और सबस्टेशन लेआउट में फिट होने के लिए डिज़ाइन किया गया

वेक्टर समूह मिलान:आमतौर पर Dyn11 या मूल ट्रांसफार्मर कॉन्फ़िगरेशन के समान

शॉर्ट-सर्किट प्रतिबाधा समन्वय:सिस्टम स्थिरता सुनिश्चित करने के लिए आमतौर पर 5%-8% रेंज के भीतर डिज़ाइन किया गया है

प्रदर्शन अनुकूलन:प्रतिस्थापित इकाई की तुलना में दक्षता में सुधार हो सकता है, नुकसान कम हो सकता है, या थर्मल प्रदर्शन बढ़ सकता है

पहले सही आकार का पता लगाएं

यहां एक उदाहरण दिया गया है: आपका वर्तमान लोड 800kVA है, और आप 400kVA की नई मांग जोड़ रहे हैं। कुछ विकास मार्जिन में कारक, और 1250-1600kVA समझ में आता है। केवल आज के आंकड़ों को न देखें - कुछ गुंजाइश छोड़ना हमेशा एक सुरक्षित दांव होता है।

ट्रांसफार्मर क्षमता की गणना करते समय, इन मापदंडों को ध्यान में रखें: वोल्टेज स्तर आपके मौजूदा सिस्टम से मेल खाना चाहिए (जैसे 10kV/0.4kV), वेक्टर समूह Dyn11 अधिकांश व्यावसायिक अनुप्रयोगों के लिए काम करता है, और 5-8% की प्रतिबाधा मानक है। यदि आप अनिश्चित हैं, तो GUANGBIAN की चीन फ़ैक्टरी टीम आपके सेटअप की समीक्षा कर सकती है और निर्माण से पहले विशिष्टताओं की पुष्टि कर सकती है।

अदला-बदली से पहले क्या तैयारी करें?

जांचने योग्य तीन बातें:

1.विद्युत मूल्यांकन - क्या आपके बसबार और केबल उच्च धारा को संभाल सकते हैं? क्या सुरक्षा योजना में समायोजन की आवश्यकता है?

2. संरचनात्मक जांच - फाउंडेशन का आकार, यूनिट को अंदर ले जाने के लिए पहुंच मार्ग, वेंटिलेशन की स्थिति।

3. उपयोगिता समन्वय - क्षमता उन्नयन के लिए आपकी आने वाली आपूर्ति में बदलाव की आवश्यकता हो सकती है। बिजली शटडाउन परमिट का शीघ्र समाधान कराएं।

यदि आप ट्रांसफार्मर प्रतिस्थापन परियोजना की योजना बना रहे हैं, तो हमारे चीन कारखाने से GUANGBIAN की तकनीकी टीम इन वस्तुओं की समीक्षा करने में मदद कर सकती है। हमने अपनी विनिर्माण सुविधा में इसी तरह के मामलों को संभाला है और जानते हैं कि किन विवरणों को अक्सर अनदेखा कर दिया जाता है।

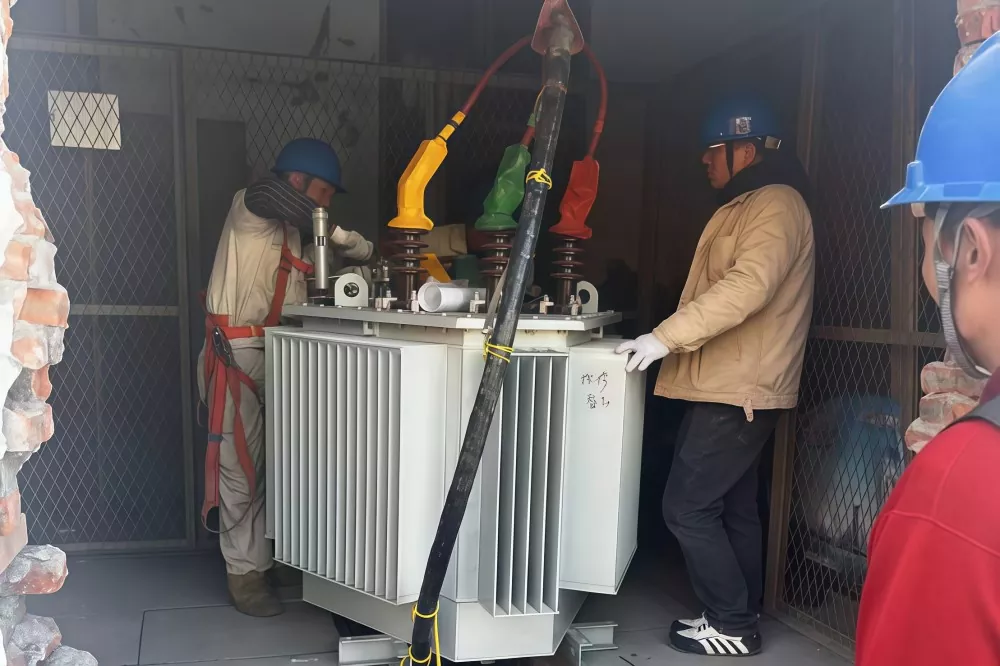

स्थापना और कमीशनिंग

बिजली बंद करें → डिस्कनेक्ट करें → पुरानी इकाई हटाएं → नए ट्रांसफार्मर की स्थिति → वायरिंग → परीक्षण → सक्रिय करें

परीक्षण चरण को न छोड़ें: अनुपात परीक्षण, इन्सुलेशन प्रतिरोध, वेक्टर समूह सत्यापन, प्रतिरोध माप। स्विच फ्लिप करने से पहले सब कुछ पारित करना होगा। पहले कुछ हफ्तों के दौरान, तापमान पर नज़र रखें, असामान्य शोर सुनें, कंपन की जाँच करें।

इसकी कीमत कितनी होती है?

1250kVA इकाई के लिए, ट्रांसफार्मर स्वयं $25,000-45,000 तक चलता है। स्थापना और संशोधनों के साथ, कुल परियोजना लागत लगभग $35,000-75,000 है। यदि आपकी मौजूदा इकाई लगभग 20 वर्षों से चल रही है, तो इसे एक नई इकाई से बदलना एक समानांतर इकाई जोड़ने की तुलना में अधिक सार्थक है - कम रखरखाव की परेशानी, बेहतर दक्षता।

स्थापना के बाद, परीक्षण रिपोर्ट और यथा-निर्मित चित्र फ़ाइल में रखें। तापमान की त्रैमासिक जाँच करें, सालाना तेल विश्लेषण करें (तेल से भरे प्रकारों के लिए)। उचित देखभाल के साथ, यह उपकरण 20-30 वर्षों तक सुचारू रूप से चलना चाहिए।

GUANGBIAN की चीन फैक्ट्री में, हम ऐसे ट्रांसफार्मर का निर्माण करते हैं जो लंबी अवधि के लिए बनाए जाते हैं। चाहे आप ट्रांसफार्मर चयन चरण में हों या विशिष्टताओं की समीक्षा की आवश्यकता हो, हमारी टीम सहायता कर सकती है।

मानक नए इंस्टालेशन ट्रांसफार्मर से अंतर

अक्सर पूछे जाने वाले प्रश्न

1. रिप्लेसमेंट ऑयल डूबे ट्रांसफार्मर क्या है?

यह एक तेल-डूबा हुआ ट्रांसफार्मर है जिसे ऑपरेटिंग पावर सिस्टम में मौजूदा ट्रांसफार्मर को बदलने के लिए डिज़ाइन किया गया है। इसे मूल विद्युत स्थितियों से मेल खाने के लिए बनाया गया है ताकि सिस्टम न्यूनतम संशोधन के साथ चलता रह सके।

2. ट्रांसफार्मर कब बदला जाना चाहिए?

प्रतिस्थापन की आवश्यकता तब होती है जब ट्रांसफार्मर पुराना हो (आमतौर पर 15-25+ वर्ष), बार-बार विफल हो जाता है, वर्तमान लोड मांग को पूरा नहीं कर सकता है, या उच्च रखरखाव लागत होती है

3. मैं प्रतिस्थापन के लिए सही क्षमता का चयन कैसे करूँ?

क्षमता का चयन वर्तमान भार, भविष्य के विस्तार (आमतौर पर 15-25% मार्जिन), और वोल्टेज स्तर और स्थापना सीमाओं जैसी सिस्टम स्थितियों के आधार पर किया जाता है।

4. क्या प्रतिस्थापन ट्रांसफार्मर की क्षमता बढ़ सकती है?

हाँ। एक प्रतिस्थापन इकाई को उच्च क्षमता में अपग्रेड किया जा सकता है, लेकिन मौजूदा केबल, स्विचगियर और सुरक्षा प्रणाली की अनुकूलता के लिए जाँच की जानी चाहिए।

5. ट्रांसफार्मर बदलते समय क्या मेल खाना चाहिए?

मुख्य मापदंडों में वोल्टेज अनुपात, वेक्टर समूह (आमतौर पर Dyn11), प्रतिबाधा (लगभग 5-8%), और भौतिक स्थापना आयाम शामिल हैं।

6. प्रतिस्थापन प्रक्रिया में कितना समय लगता है?

साइट की स्थितियों के आधार पर, स्थापना और प्रतिस्थापन में आमतौर पर 1-3 दिन लगते हैं, साथ ही परीक्षण और कमीशनिंग के लिए अतिरिक्त समय भी लगता है।
