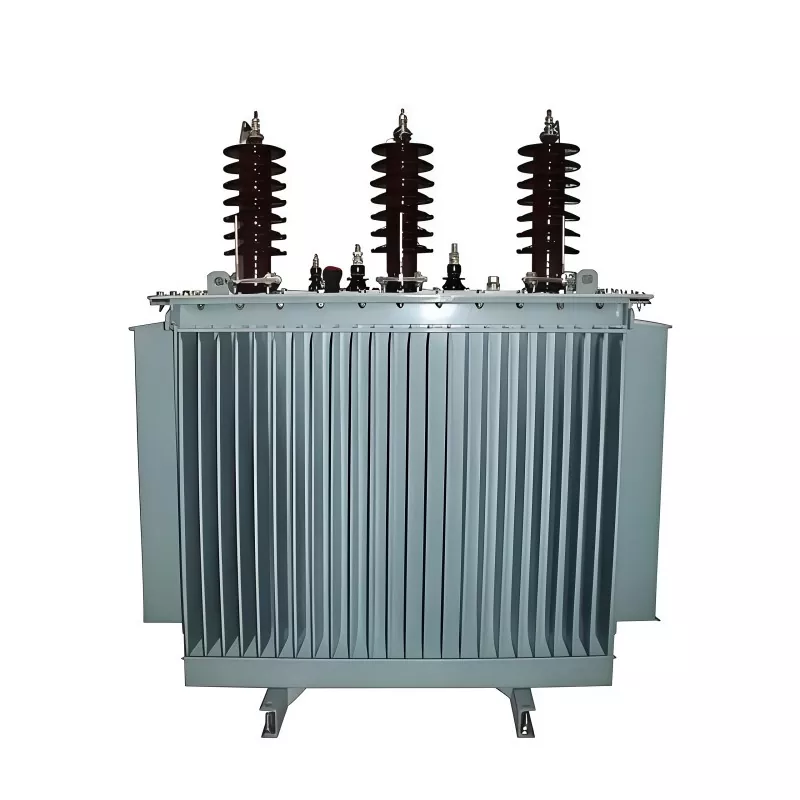

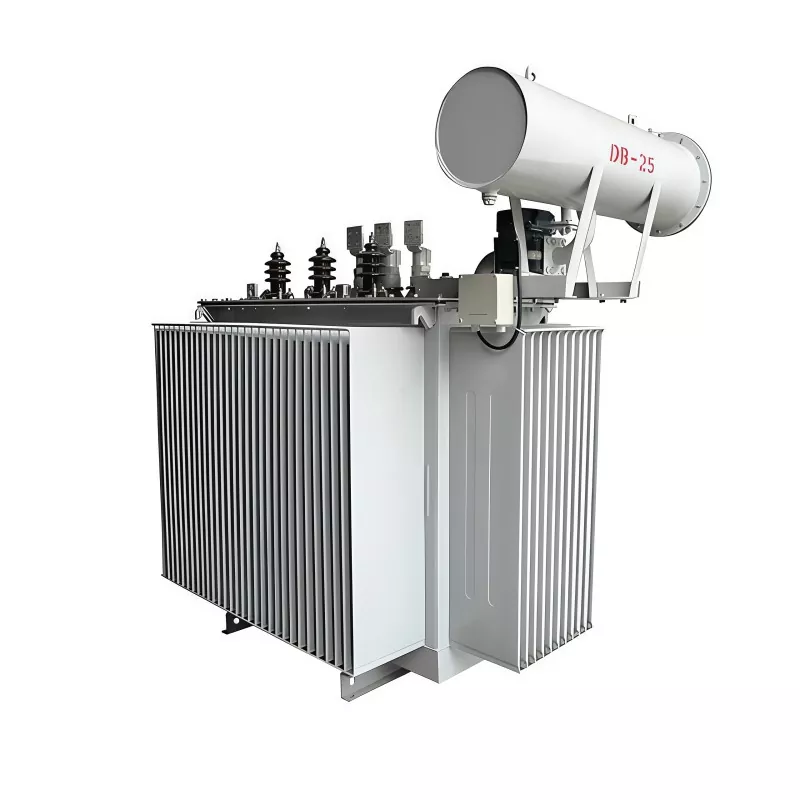

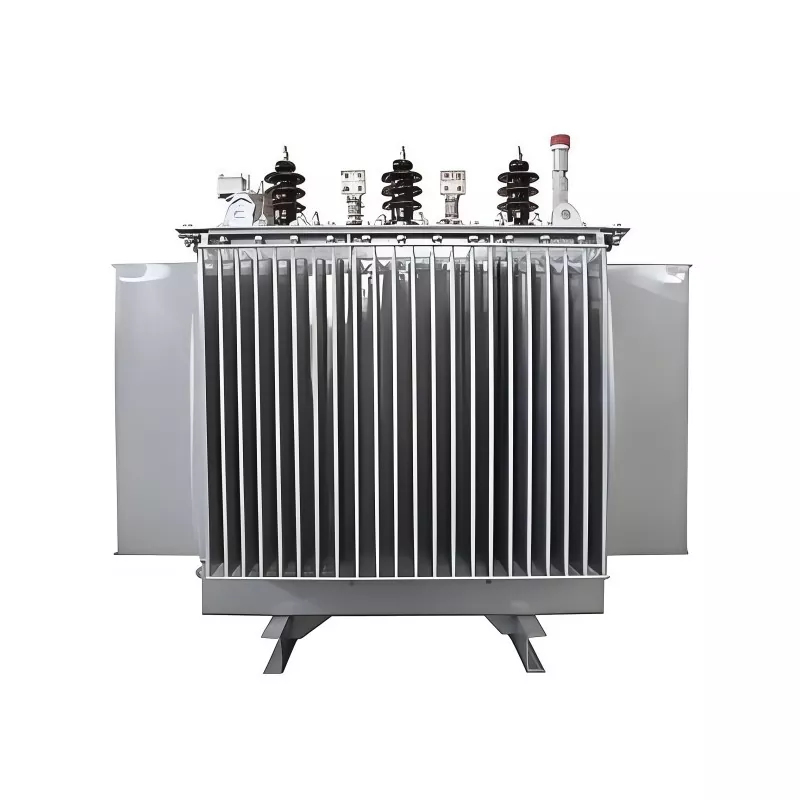

800KVA 35KV तीन चरण तेल डूबे हुए वितरण ट्रांसफार्मर

GUANGBIAN द्वारा निर्मित, यह 800KVA 35KV तीन चरण का तेल डूबा हुआ वितरण ट्रांसफार्मर एक मध्यम-वोल्टेज बिजली रूपांतरण उपकरण है जिसे अंतिम-उपयोगकर्ताओं द्वारा उपयोग के लिए उच्च-वोल्टेज बिजली (35kV) को कम-वोल्टेज स्तर (आमतौर पर 0.4kV या 0.415kV) तक ले जाने के लिए डिज़ाइन किया गया है।

यह इन्सुलेट तेल को शीतलन माध्यम और ढांकता हुआ माध्यम दोनों के रूप में नियोजित करता है, जो बाहरी और औद्योगिक वातावरण दोनों में उपकरणों के लिए स्थिर संचालन, कुशल गर्मी अपव्यय और लंबी सेवा जीवन सुनिश्चित करता है।

उत्पाद की यांत्रिक शक्ति और शॉर्ट-सर्किट झेलने की क्षमता को और बढ़ाने के लिए, हमने इस तेल में डूबे ट्रांसफार्मर के ऑयल डक्ट लेआउट और वाइंडिंग कनेक्शन कॉन्फ़िगरेशन के संबंध में अभिनव डिजाइन लागू किए हैं। इसके अलावा, उत्पाद के अन्य सभी घटकों के लिए, हम विशेष रूप से हमारे लंबे समय से चले आ रहे, अत्यधिक प्रतिष्ठित और उच्च गुणवत्ता वाले विक्रेताओं द्वारा आपूर्ति किए गए हिस्सों का उपयोग करते हैं। हमारे हर प्रयास का उद्देश्य यह सुनिश्चित करना है कि, विदेशी बाजारों में निर्यात करने पर, इस उत्पाद को स्थानीय पावर ग्रिड में सुरक्षित और निर्बाध रूप से एकीकृत किया जा सके, जिससे व्यापक जनता को प्रभावी ढंग से सेवा मिल सके।

प्रमुख लाभ

उच्च दक्षता प्रदर्शन:अनुकूलित कोर डिज़ाइन नो-लोड और लोड हानि को कम करता है

मजबूत अधिभार क्षमता:अल्पकालिक चरम मांग को प्रभावी ढंग से संभालता है

उत्कृष्ट थर्मल प्रबंधन:तेल परिसंचरण स्थिर तापमान नियंत्रण सुनिश्चित करता है

लंबी सेवा जीवन:आमतौर पर 20-30 वर्षों के संचालन के लिए डिज़ाइन किया गया

उच्च विश्वसनीयता:उतार-चढ़ाव वाली लोड स्थितियों के तहत स्थिर प्रदर्शन

लागत प्रभावी संचालन:कम ऊर्जा हानि से दीर्घकालिक परिचालन लागत कम हो जाती है

बाहरी स्थायित्व:उचित घेरे के साथ कठोर वातावरण के लिए उपयुक्त

तकनीकी दस्तावेज़

परिचालन लागत वातावरण

तापमान की स्थिति:

दीर्घकालिक परिचालन परिवेश तापमान: -25℃ ~ +45℃।

अधिकतम परिचालन परिवेश तापमान: +50℃ से अधिक नहीं।

भंडारण और परिवहन तापमान:

-40℃ ~ +60℃.

आर्द्रता की स्थिति:

सापेक्ष आर्द्रता: ≤95% 25℃ पर

ऊंचाई आवश्यकताएँ:

रेटेड ऊंचाई अनुकूलन रेंज: ≤1000 मीटर

हमारी फ़ैक्टरी

शीट धातु कार्यशाला

फ़ॉइल वाइंडिंग कार्यशाला

घुमावदार कार्यशाला

घुमावदार ओवन कार्यशाला

ट्रांसफार्मर असेंबली कार्यशाला

ट्रांसफार्मर कमीशनिंग कार्यशाला

रखरखाव दिशानिर्देश

उचित रखरखाव दीर्घकालिक विश्वसनीयता और सुरक्षा सुनिश्चित करता है:

नियमित निरीक्षण

● नियमित रूप से तेल के स्तर और तेल के तापमान की जाँच करें

● तेल रिसाव या असामान्य ध्वनि का निरीक्षण करें

● लोड की स्थिति और वोल्टेज स्थिरता की निगरानी करें

तेल परीक्षण

● ढांकता हुआ शक्ति परीक्षण (बीडीवी परीक्षण)

● नमी सामग्री विश्लेषण

● दोष का पता लगाने के लिए विघटित गैस विश्लेषण (डीजीए)।

विद्युतीय रखरखाव

● टर्मिनल कनेक्शनों को समय-समय पर कसें

● इन्सुलेशन प्रतिरोध को मापें

● वाइंडिंग प्रतिरोध संतुलन की जाँच करें

शीतलन प्रणाली की जाँच

● सुनिश्चित करें कि रेडिएटर पंख साफ हैं

● ठंडी सतहों से धूल और मलबा हटा दें

अनुशंसित रखरखाव चक्र

● बुनियादी निरीक्षण: मासिक

● तेल परीक्षण: हर 6-12 महीने में

● व्यापक ओवरहाल: हर 3-5 साल में (लोड की स्थिति के आधार पर)

अनुप्रयोग

800KVA 35KV तीन चरण का तेल डूबे हुए वितरण ट्रांसफार्मर मध्यम से बड़ी बिजली मांग परिदृश्यों की एक विस्तृत श्रृंखला के लिए उपयुक्त है:

● औद्योगिक विनिर्माण संयंत्र

● खनन कार्य और भारी मशीनरी स्थल

● वाणिज्यिक परिसर और शॉपिंग सेंटर

● नवीकरणीय ऊर्जा प्रणालियाँ (सौर एवं पवन सबस्टेशन)

● ग्रामीण और शहरी पावर ग्रिड वितरण

● बुनियादी ढांचा परियोजनाएं (रेलवे, राजमार्ग, निर्माण स्थल)

● उपयोगिता सबस्टेशन और क्षेत्रीय वितरण स्टेशन

अक्सर पूछे जाने वाले प्रश्न

Q1: 800KVA 35KV ट्रांसफार्मर का मुख्य कार्य क्या है?

यह औद्योगिक और वाणिज्यिक खपत के लिए 35kV मध्यम वोल्टेज बिजली को उपयोग योग्य कम वोल्टेज में बदल देता है।

Q2: तेल में डूबे और सूखे प्रकार के ट्रांसफार्मर के बीच क्या अंतर है?

तेल में डूबे हुए ट्रांसफार्मर शीतलन और इन्सुलेशन के लिए इन्सुलेट तेल का उपयोग करते हैं, जो शुष्क प्रकार के ट्रांसफार्मर की तुलना में बेहतर गर्मी लंपटता और उच्च अधिभार क्षमता प्रदान करते हैं।

Q3: क्या इस ट्रांसफार्मर का उपयोग बाहर किया जा सकता है?

हाँ। यह विशेष रूप से बाहरी सबस्टेशनों और कठोर पर्यावरणीय परिस्थितियों के लिए डिज़ाइन किया गया है।

Q4: कौन से कारक ट्रांसफार्मर की दक्षता को प्रभावित करते हैं?

कोर सामग्री की गुणवत्ता, लोड दर, वाइंडिंग सामग्री (तांबा/एल्यूमीनियम), और रखरखाव की स्थिति सभी दक्षता को प्रभावित करती हैं।

Q5: क्या अनुकूलन उपलब्ध है?

हाँ। वोल्टेज अनुपात, वाइंडिंग सामग्री, नल परिवर्तक प्रकार और टैंक डिज़ाइन को परियोजना आवश्यकताओं के आधार पर अनुकूलित किया जा सकता है।
