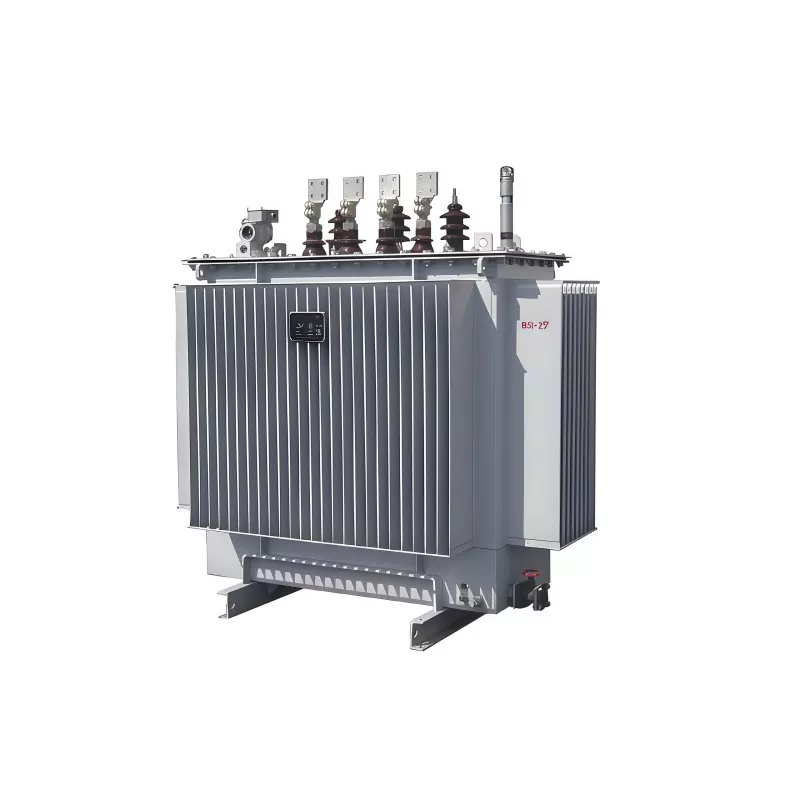

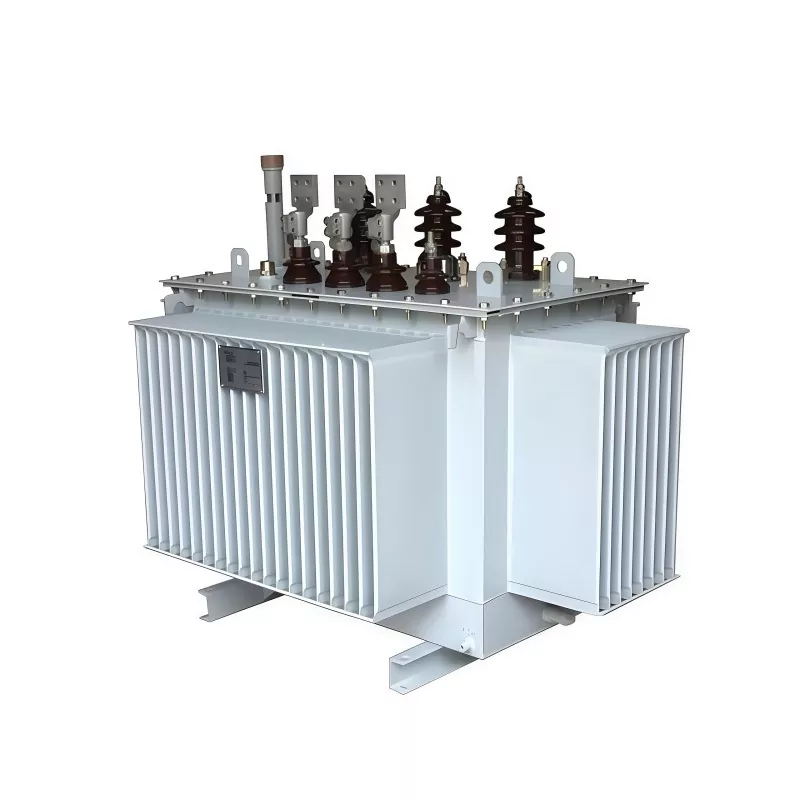

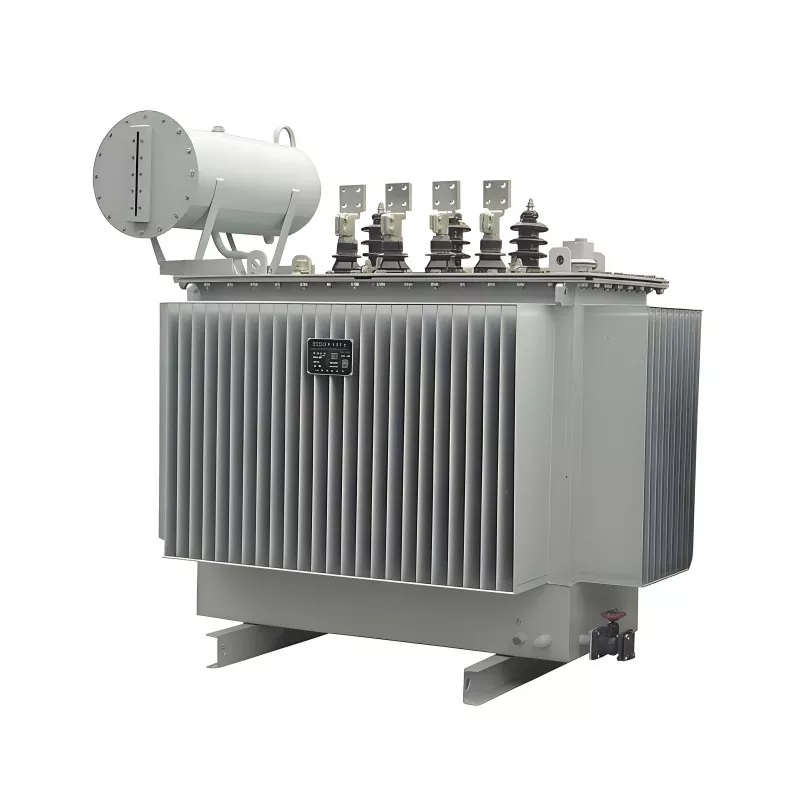

800KVA 15KV तेल डूबा हुआ ट्रांसफार्मर

800kVA 15kV तेल में डूबा ट्रांसफार्मर एक तीन-चरण बिजली वितरण ट्रांसफार्मर है जिसे औद्योगिक, वाणिज्यिक और उपयोगिता अनुप्रयोगों के लिए मध्यम वोल्टेज (15kV वर्ग) को प्रयोग करने योग्य निम्न वोल्टेज स्तर तक ले जाने के लिए डिज़ाइन किया गया है।

यह इन्सुलेशन और शीतलन माध्यम दोनों के रूप में ट्रांसफार्मर तेल (खनिज या वैकल्पिक इन्सुलेट तेल) का उपयोग करता है। तेल वाइंडिंग्स द्वारा उत्पन्न गर्मी को खत्म करने के लिए स्वाभाविक रूप से प्रसारित होता है, जिससे निरंतर लोड स्थितियों के तहत स्थिर प्रदर्शन सुनिश्चित होता है।

प्रमुख विशेषताओं में शामिल हैं:

रेटेड क्षमता: 800kVA

प्राथमिक वोल्टेज: 15kV वर्ग (आमतौर पर 13.8kV / 15kV सिस्टम)

ठंडा करने की विधि: तेल में डूबा हुआ स्व-शीतलन (ओएनएएन)

उच्च दक्षता और कम हानि वाला डिज़ाइन

मजबूत अधिभार क्षमता और लंबी सेवा जीवन

इसका व्यापक रूप से बिजली वितरण नेटवर्क में उपयोग किया जाता है जहां विश्वसनीयता, गर्मी अपव्यय और स्थायित्व महत्वपूर्ण हैं।

फ़ैक्टरी परीक्षण मानक

घुमावदार प्रतिरोध परीक्षण

वाइंडिंग प्रतिरोध की जांच के लिए प्रत्येक इकाई का परीक्षण डीसी प्रतिरोध परीक्षक और डबल-आर्म ब्रिज का उपयोग करके किया जाता है। यह सुनिश्चित करता है कि 800kVA 15kV तेल में डूबे ट्रांसफार्मर के अंदर विनिर्माण में कोई दोष या ढीला कनेक्शन नहीं है।

वोल्टेज अनुपात और चरण शिफ्ट सत्यापन

यह पुष्टि करने के लिए कि प्राथमिक और द्वितीयक वोल्टेज अनुपात डिज़ाइन मानों से मेल खाते हैं और वेक्टर समूह कनेक्शन सही है, एक ट्रांसफार्मर अनुपात परीक्षक, औद्योगिक आवृत्ति बिजली आपूर्ति और वोल्टमीटर का उपयोग किया जाता है।

शॉर्ट-सर्किट प्रतिबाधा एवं भार हानि परीक्षण

प्रतिबाधा विशेषताओं और लोड हानियों को सत्यापित करने के लिए शॉर्ट-सर्किट परीक्षण किया जाता है। यह सुनिश्चित करता है कि ट्रांसफार्मर का प्रदर्शन डिजाइन और परिचालन आवश्यकताओं को पूरा करता है।

नो-लोड लॉस और नो-लोड करंट टेस्ट

द्वितीयक पक्ष के खुले होने और प्राथमिक पक्ष पर लागू रेटेड वोल्टेज के साथ, सहमत प्रदर्शन डेटा के अनुपालन की पुष्टि करने के लिए नो-लोड हानि और करंट को मापा जाता है।

सभी परीक्षण पूरे होने के बाद, प्रत्येक इकाई के लिए एक फ़ैक्टरी परीक्षण रिपोर्ट जारी की जाती है। किसी भी गैर-अनुरूपता वाली वस्तु पर दोबारा काम किया जाता है और उसका दोबारा परीक्षण किया जाता है।

GUANGBIAN यह सुनिश्चित करने के लिए सख्त गुणवत्ता नियंत्रण रखता है कि प्रत्येक ट्रांसफार्मर कारखाने से पूरी तरह से परीक्षण किया गया हो और विश्वसनीय दीर्घकालिक संचालन के लिए तैयार हो।

गुआंगबियन ट्रांसफार्मर फैक्टरी परीक्षण उपकरण

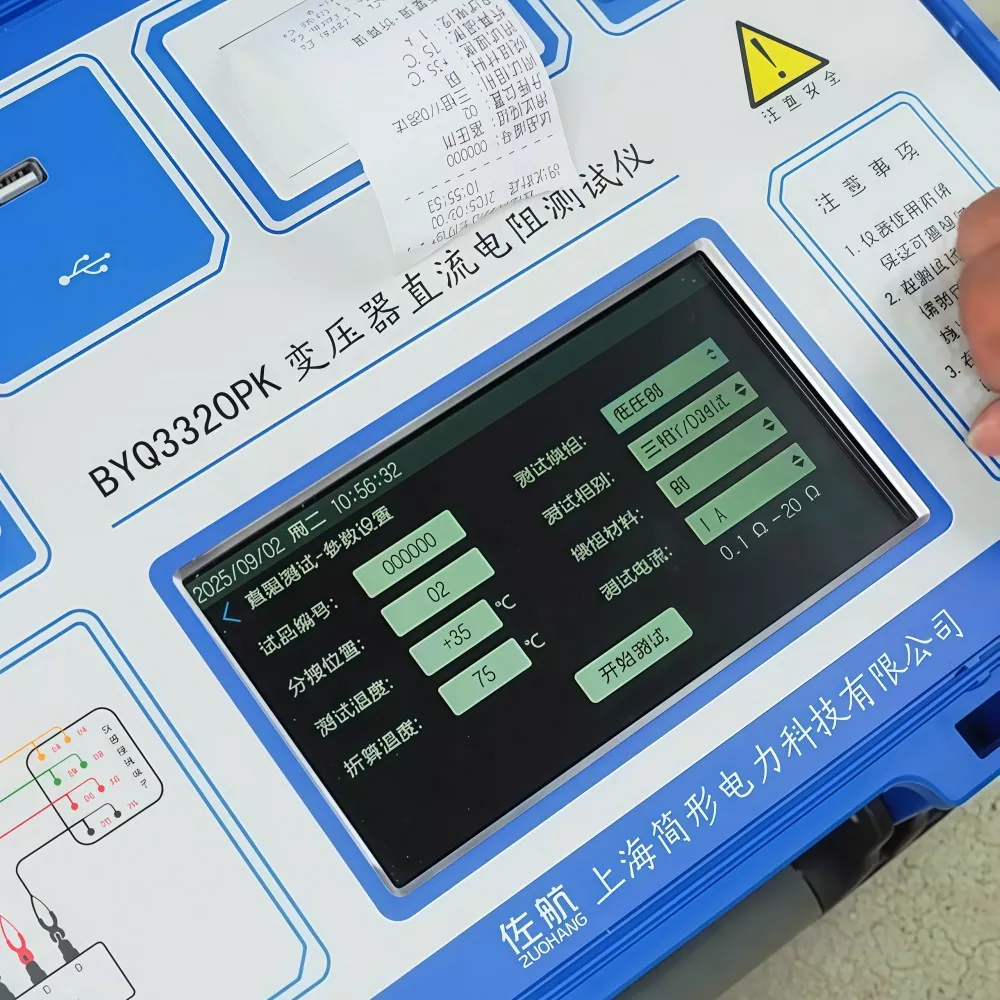

डीसी प्रतिरोध परीक्षक

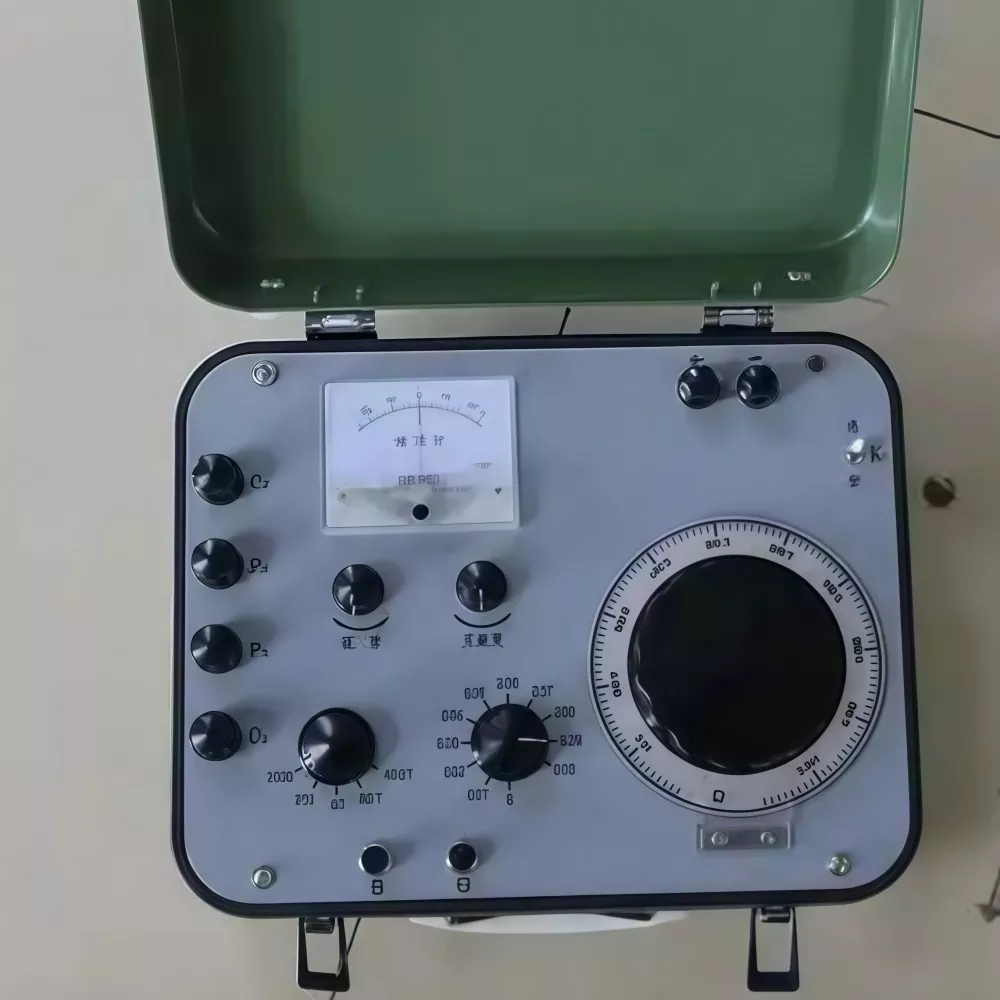

केल्विन ब्रिज

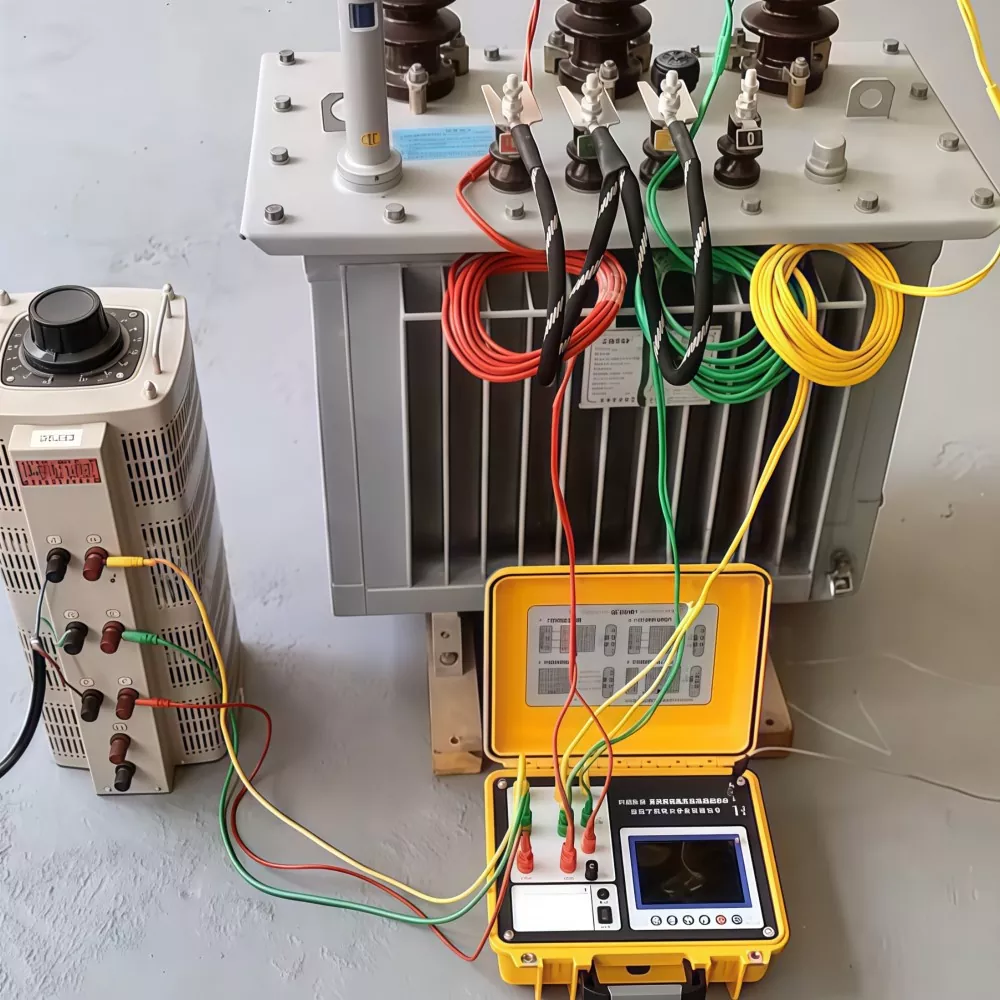

ट्रांसफार्मर अनुपात परीक्षक और एडजस्टेबल पावर-फ़्रीक्वेंसी वोल्टेज रेगुलेटिंग पावर सप्लाई

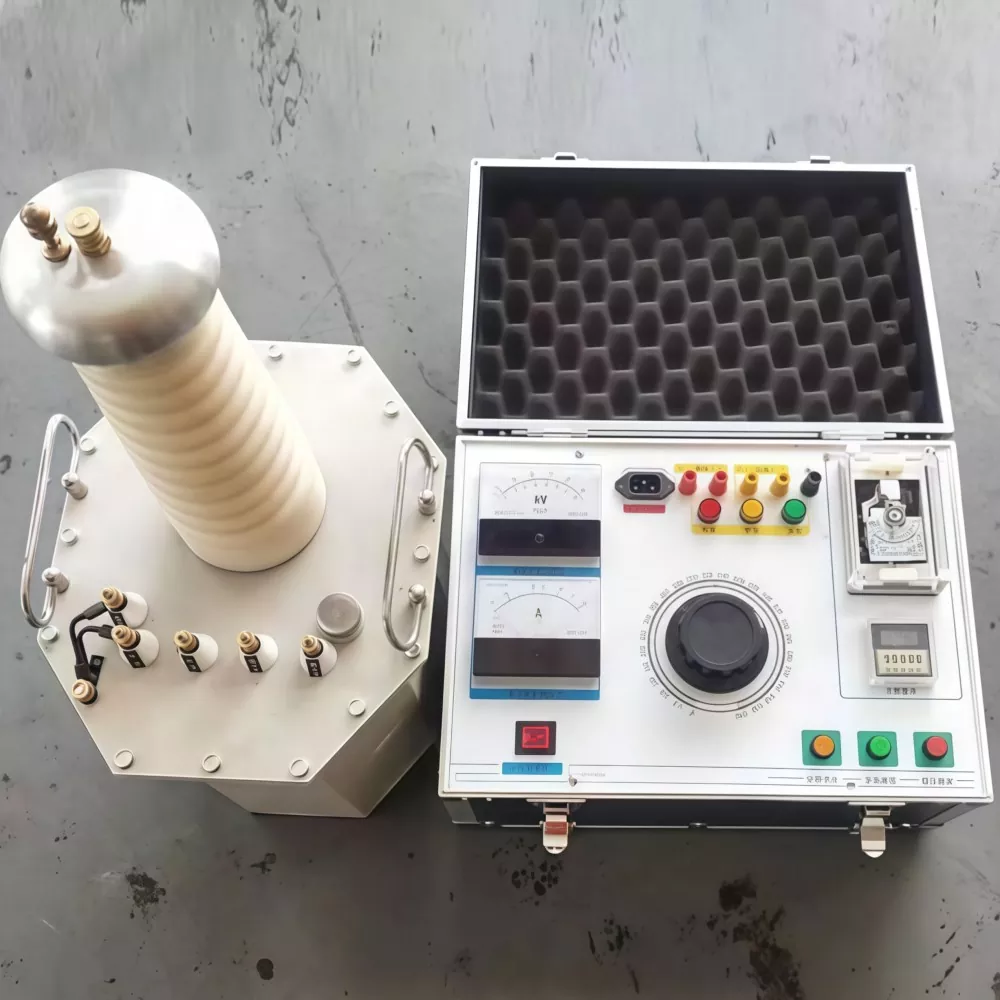

उत्तेजना ट्रांसफार्मर और बहु-आवृत्ति पावर जेनरेटर

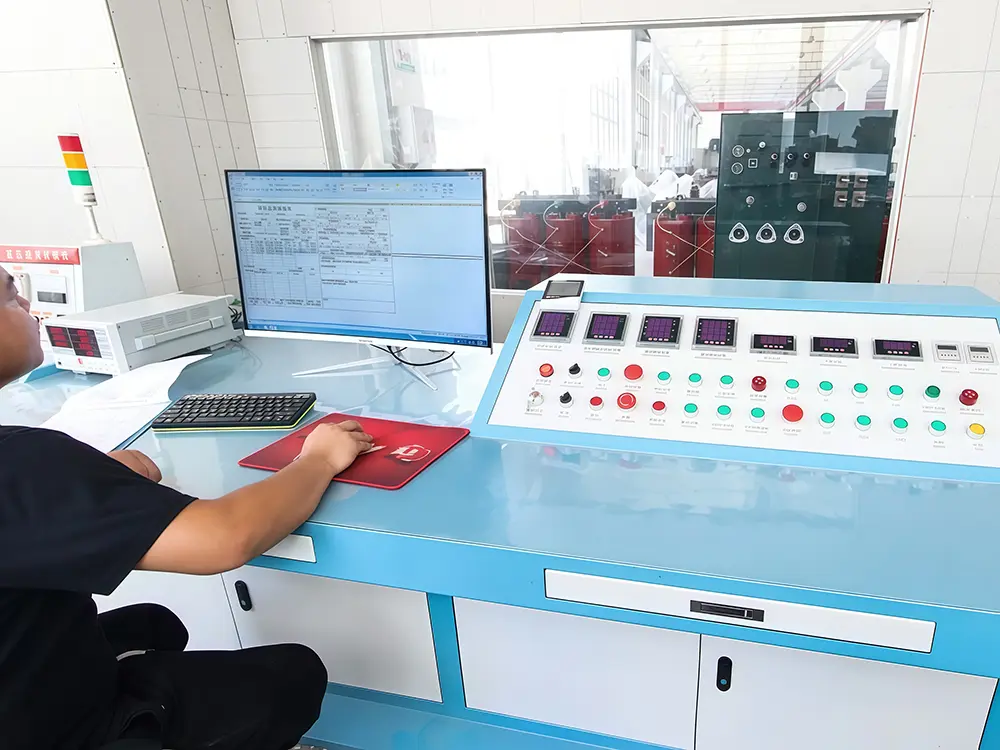

गुआंगबियन ट्रांसफार्मर व्यापक परीक्षण कार्यशाला

तकनीकी दस्तावेज़

हमारी फ़ैक्टरी

शीट धातु कार्यशाला

फ़ॉइल वाइंडिंग कार्यशाला

घुमावदार कार्यशाला

घुमावदार ओवन कार्यशाला

ट्रांसफार्मर असेंबली कार्यशाला

ट्रांसफार्मर कमीशनिंग कार्यशाला

अक्सर पूछे जाने वाले प्रश्न

Q1: 800kVA 15kV ट्रांसफार्मर का मुख्य कार्य क्या है?

यह औद्योगिक और वाणिज्यिक प्रणालियों में अंतिम उपयोगकर्ता की खपत के लिए उपयुक्त मध्यम-वोल्टेज बिजली (15kV वर्ग) को निम्न-वोल्टेज स्तर तक ले जाता है।

Q2: सूखे प्रकार के बजाय तेल में डूबे ट्रांसफार्मर का उपयोग क्यों करें?

तेल में डूबे ट्रांसफार्मर प्रदान करते हैं:

● बेहतर ताप अपव्यय

● अधिक अधिभार क्षमता

● लंबा इन्सुलेशन जीवन

● भारी भार के तहत परिचालन हानि कम

इन्हें बाहरी और उच्च क्षमता वाले अनुप्रयोगों के लिए प्राथमिकता दी जाती है।

Q3: क्या यह ट्रांसफार्मर बाहरी स्थापना के लिए उपयुक्त है?

हाँ। तेल में डूबे ट्रांसफार्मर को सीलबंद टैंकों, संक्षारण संरक्षण और मौसम प्रतिरोधी निर्माण के साथ बाहरी उपयोग के लिए डिज़ाइन किया गया है।

Q4: किस रखरखाव की आवश्यकता है?

नियमित रखरखाव में शामिल हैं:

● तेल स्तर और तेल गुणवत्ता की जांच

● इन्सुलेशन प्रतिरोध परीक्षण

● तापमान की निगरानी

● बुशिंग और टर्मिनल निरीक्षण

Q5: क्या यह अधिभार स्थितियों को संभाल सकता है?

हां, डिज़ाइन और शीतलन स्थितियों के आधार पर अल्पकालिक अधिभार क्षमता का समर्थन किया जाता है, लेकिन निरंतर अधिभार की अनुशंसा नहीं की जाती है।
