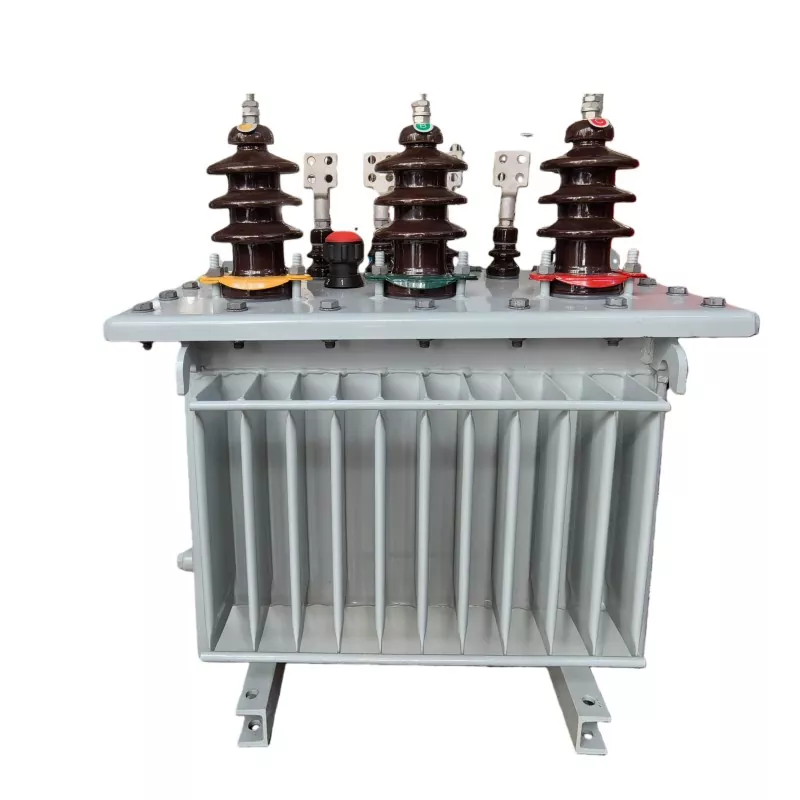

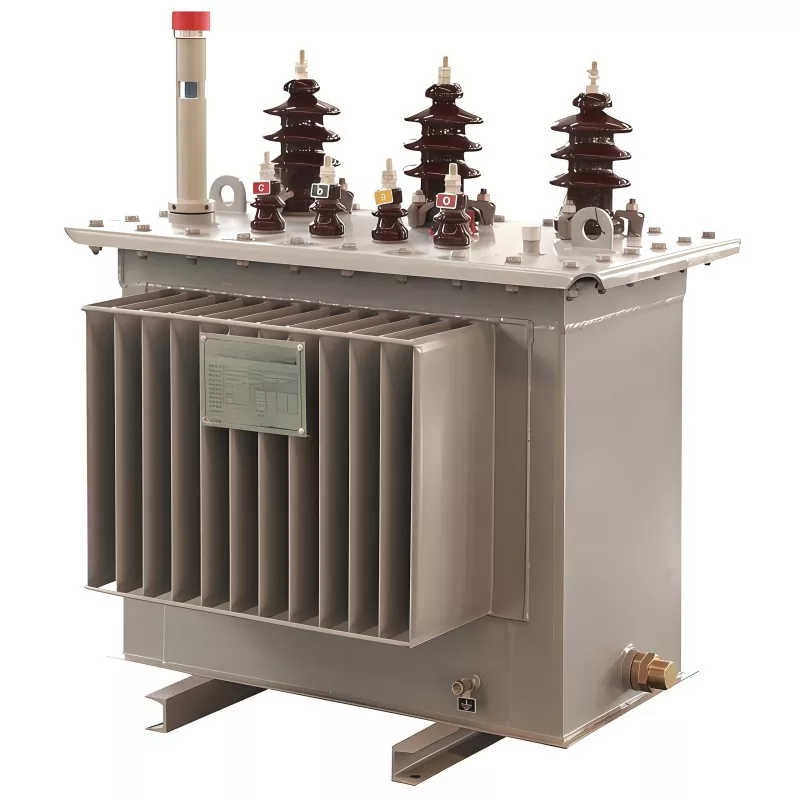

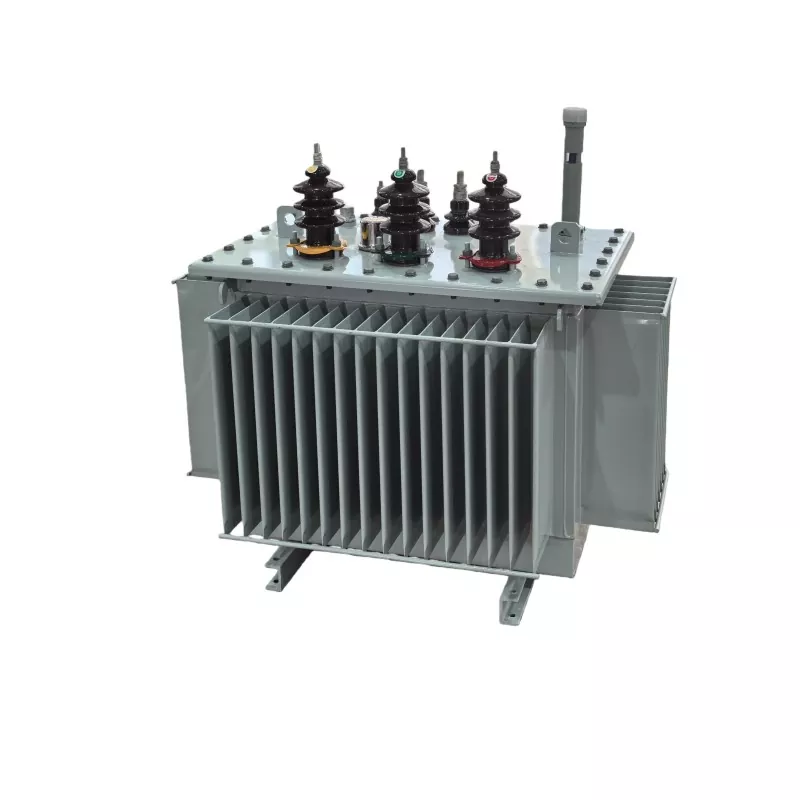

100KVA 11KV तेल डूबा हुआ ट्रांसफार्मर

100KVA 11KV ऑयल डूबे हुए ट्रांसफार्मर एक मध्यम-वोल्टेज वितरण ट्रांसफार्मर है जिसे औद्योगिक, वाणिज्यिक और उपयोगिता बिजली वितरण प्रणालियों के लिए 11kV प्राथमिक वोल्टेज को कम-वोल्टेज स्तर (आमतौर पर 400V / 415V / 0.4kV) तक ले जाने के लिए डिज़ाइन किया गया है।

यह खनिज इन्सुलेटिंग तेल को शीतलन और इन्सुलेटिंग माध्यम दोनों के रूप में उपयोग करता है, जो निरंतर लोड स्थितियों के तहत स्थिर थर्मल प्रदर्शन और उच्च ढांकता हुआ ताकत सुनिश्चित करता है।

आवेदन मामला

GUANGBIAN द्वारा निर्मित 100KVA 11KV तेल में डूबे हुए ट्रांसफार्मर को हाल ही में एक अफ्रीकी ग्राहक द्वारा एक विफल ट्रांसफार्मर को बदलने के लिए तैनात किया गया था, जिसने स्थानीय बिजली वितरण प्रणाली में शॉर्ट-सर्किट क्षति का अनुभव किया था।

इस परियोजना में, मूल ट्रांसफार्मर में एल्यूमीनियम वाइंडिंग्स का उपयोग किया गया था, जिन्हें लागत-बचत कारणों से चुना गया था। हालाँकि, अस्थिर ग्रिड स्थितियों और उपयोगकर्ता की ओर से लगातार वोल्टेज के उतार-चढ़ाव के कारण, ट्रांसफार्मर को बार-बार ओवरलोड और शॉर्ट-सर्किट तनाव का सामना करना पड़ा, जिससे अत्यधिक हीटिंग हुई और अंततः वाइंडिंग विफल हो गई।

100KVA ट्रांसफार्मर के लिए कॉपर बनाम एल्युमीनियम वाइंडिंग

100KVA वितरण ट्रांसफार्मर के लिए, GUANGBIAN दोनों प्रदान करता है:

● कॉपर वाइंडिंग विकल्प

● एल्यूमिनियम वाइंडिंग विकल्प

जबकि एल्युमीनियम वाइंडिंग्स कम प्रारंभिक लागत प्रदान करते हैं, तांबे की वाइंडिंग्स की तुलना में उनकी तापीय सहनशक्ति और यांत्रिक शक्ति अपेक्षाकृत कम होती है।

अस्थिर विद्युत वातावरण में - जैसे:

● बार-बार वोल्टेज का उतार-चढ़ाव होना

● उच्च दबाव वाली वर्तमान स्थितियाँ

● बार-बार शॉर्ट-सर्किट की घटनाएं होना

एल्युमीनियम वाइंडिंग्स का खतरा अधिक होता है:

● अधिभार की स्थिति में अत्यधिक गरम होना

● इन्सुलेशन का क्षरण

● कठोर ग्रिड अनुप्रयोगों में जीवनकाल कम हो गया

लागत बनाम विश्वसनीयता पर विचार

यद्यपि एल्यूमीनियम वाइंडिंग ट्रांसफार्मर की प्रारंभिक खरीद लागत कम है, वास्तविक दुनिया के अनुप्रयोगों से पता चलता है कि अस्थिर ग्रिड वातावरण में, कुल जीवनचक्र लागत बढ़ सकती है:

● रखरखाव आवश्यकताएँ

● अप्रत्याशित असफलताएँ

● प्रतिस्थापन लागत

इसलिए, दीर्घकालिक सिस्टम स्थिरता सुनिश्चित करने और अनियोजित डाउनटाइम को कम करने के लिए, सामग्री का चयन केवल प्रारंभिक कीमत के बजाय वास्तविक परिचालन स्थितियों पर आधारित होना चाहिए।

तकनीकी दस्तावेज़

परिचालन लागत वातावरण

तापमान की स्थिति:

दीर्घकालिक परिचालन परिवेश तापमान: -25℃ ~ +45℃।

अधिकतम परिचालन परिवेश तापमान: +50℃ से अधिक नहीं।

भंडारण और परिवहन तापमान:

-40℃ ~ +60℃.

आर्द्रता की स्थिति:

सापेक्ष आर्द्रता: ≤95% 25℃ पर

ऊंचाई आवश्यकताएँ:

रेटेड ऊंचाई अनुकूलन रेंज: ≤1000 मीटर

तकनीकी स्थिति निर्धारण बनाम प्रतिस्पर्धी

तेल में डूबे हुए बनाम सूखे प्रकार के ट्रांसफार्मर

तेल में डूबे ट्रांसफार्मर हेवी-ड्यूटी, आउटडोर और लंबे जीवन वाले अनुप्रयोगों के लिए अधिक उपयुक्त हैं।

निचले मानकों की तुलना में (S9 / S11 / S13 श्रृंखला प्रवृत्ति)

● S9: अधिक हानि, पुराना दक्षता मानक

● S11: आधारभूत आधुनिक दक्षता

● S13: कम हानि, उच्च दक्षता डिजाइन (निर्यात बाजारों में पसंदीदा)

S13 कोर तकनीक के साथ डिज़ाइन किया गया 100KVA ट्रांसफार्मर, S11 की तुलना में नो-लोड हानि को 15-30% तक कम कर सकता है, जिससे दीर्घकालिक संचालन पर ROI में सुधार होता है।

बाज़ार-स्तरीय प्रतिस्पर्धी स्थिति

जेनेरिक निर्माताओं की तुलना में:

● बेहतर हानि नियंत्रण (नो-लोड + लोड हानि अनुकूलन)

● मजबूत शॉर्ट-सर्किट झेलने की क्षमता

● बेहतर सीलिंग तकनीक (तेल रिसाव की रोकथाम)

● निर्यात बाजारों के लिए बेहतर अनुपालन दस्तावेज

हमारी फ़ैक्टरी

शीट धातु कार्यशाला

फ़ॉइल वाइंडिंग कार्यशाला

घुमावदार कार्यशाला

घुमावदार ओवन कार्यशाला

ट्रांसफार्मर असेंबली कार्यशाला

ट्रांसफार्मर कमीशनिंग कार्यशाला

अक्सर पूछे जाने वाले प्रश्न

Q1: 100KVA तेल में डूबे ट्रांसफार्मर का जीवनकाल कितना होता है?

आमतौर पर 20-30 वर्ष, लोड की स्थिति, रखरखाव और स्थापना वातावरण पर निर्भर करता है।

Q2: क्या इसे बाहर इस्तेमाल किया जा सकता है?

हाँ। तेल में डूबे ट्रांसफार्मर विशेष रूप से बाहरी सबस्टेशनों और कठोर वातावरण के लिए डिज़ाइन किए गए हैं।

Q3: किस रखरखाव की आवश्यकता है?

● नियमित तेल स्तर निरीक्षण

● आवधिक तेल ढांकता हुआ परीक्षण

● बुशिंग और कनेक्शन कसना

● तापमान की निगरानी

रखरखाव अंतराल आमतौर पर शुष्क-प्रकार के ट्रांसफार्मर से अधिक लंबा होता है।

Q4: 11KV और 10KV ट्रांसफार्मर के बीच क्या अंतर है?

11KV एक उच्च सिस्टम वोल्टेज स्तर है, जिसका उपयोग आमतौर पर अंतर्राष्ट्रीय वितरण नेटवर्क में किया जाता है। प्रदर्शन सिद्धांत समान रहते हैं, लेकिन इन्सुलेशन आवश्यकताएँ सख्त हैं।

Q5: क्या यह नवीकरणीय ऊर्जा परियोजनाओं के लिए उपयुक्त है?

हाँ। इसकी स्थिरता और अधिभार सहनशीलता के कारण इसका व्यापक रूप से सौर और पवन स्टेप-डाउन वितरण प्रणालियों में उपयोग किया जाता है।
